Beschreibung

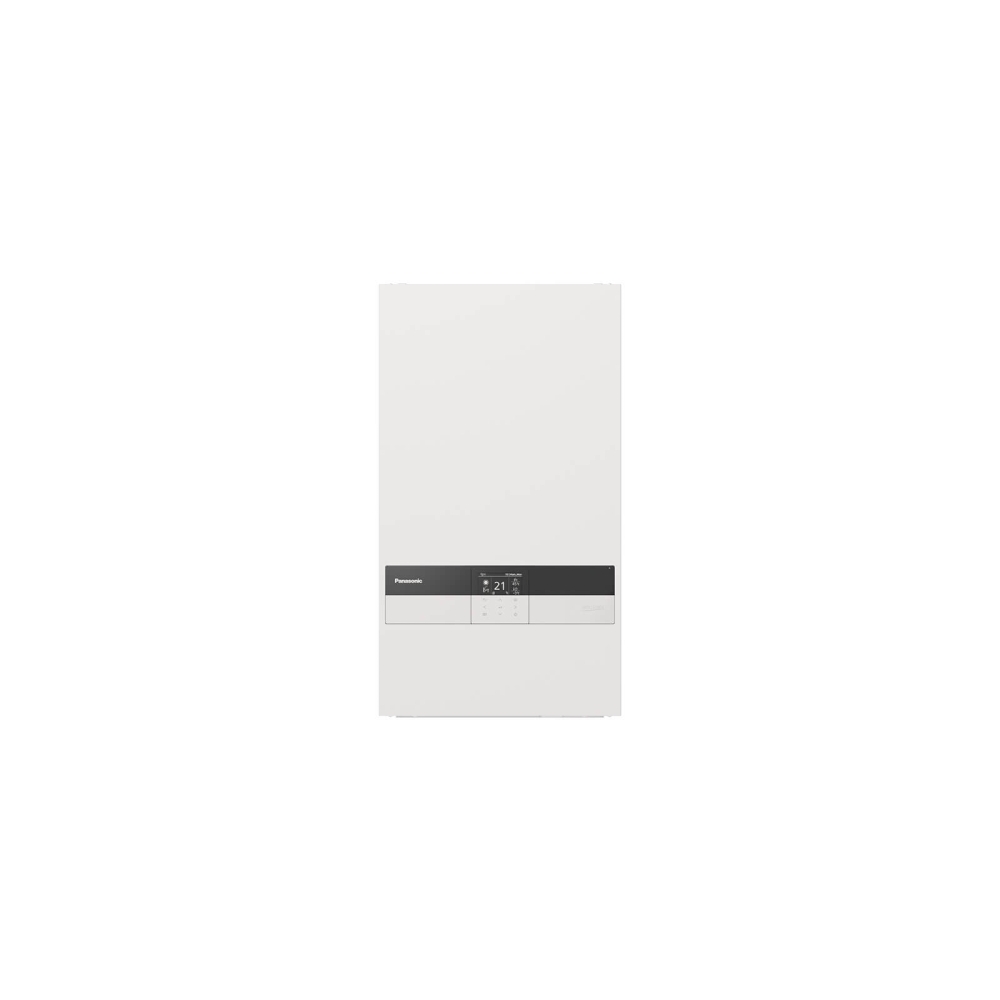

Panasonic Aquarea LT/HP Hydromodul, 5 bis 9 kW, Gen. L – für eine Hydraulik-Splitwärmepumpe
Hydromodul, 5 bis 9 kW, Gen. L
Panasonic Artikelnr.: WH-SDC0509L3E5
HINWEIS: Dieses Produkt enthält nur das Hydromodul der Splitwärmepumpe. Zum Betrieb wird eine kompatible Außeneinheit benötigt. Die technischen Daten und Funktionen beziehen sich auf ein Set aus Innen- und Außeneinheit.
Kompatibele Außeneinheiten:
- LT/HP Außeneinheit, 5 kW, Gen. L, 230 V – Artikelnr.: WH-WDG05LE5
- LT/HP Außeneinheit, 7 kW, Gen. L, 230 V – Artikelnr.: WH-WDG07LE5
- LT/HP Außeneinheit, 9 kW, Gen. L, 230 V – Artikelnr.: WH-WDG09LE5
Für Neubauten und Niedrigenergiehäuser
Die Modellreihe Aquarea LT eignet sich für verschiedene Projekte und Anwendungsfälle. Mit Wasservorlauftemperaturen von bis zu 75 °C bei der Generation L sind die Geräte ideal für Flächenheizungen und Heizkörper. Entsprechend gut sind sie dann für Neubauten sowie Niedrigenergiehäuser geeignet. Die Hydraulikverbindung bei Geräten der Generation L ermöglichen eine einfache Installation und Wartung, da keine Kältemittelleitungen von der Außeneinheit zur Inneneinheit verlegt werden müssen.
Mit Kältemittel R290, Hocheffizienzpumpe und Inverter-Plus-System
Das natürliche Kältemittel R290 hat mit einem GWP-Wert von lediglich 0,02 ein äußerst niedriges Treibhauspotenzial und trägt so zur Senkung der CO2-Emissionen und der Umweltbelastung bei. it serienmäßig integrierter Hocheffizienzpumpe zur Umwälzung des Wassers im Heizungssystem. Dank der Panasonic Inverter-Plus-Technologie erzielen die Geräte höchste Energieeffizienzen. In der Inneneinheit ist bereits ein WLAN-Adapter integriert.
Hinweis: Für manche der hier gezeigten Funktionen/Eigenschaften wird weiteres Zubehör benötigt (nicht im Lieferumfang enthalten).
Eigenschaften der Aquarea Wärmepumpe
- Hydraulikverbindung zwischen Außen- und Innengerät
- Betrieb ohne Elektroheizstab bis -25 °C Außentemperatur
- Wasservorlauftemperatur bis 75 °C bei -10 °C Außentemperatur
- Wasservorlauftemperatur bis 55 °C bei -25 °C Außentemperatur
- Kein Kältemittel in der Inneneinheit / dem Gebäude
- Integrierter WLAN-Adapter
- Integrierter Magnetfilter
Technische Daten – Tabellen
Technische Daten des Hydromoduls
| Hydromodul der Hydraulik-Splitwärmepumpe | Einheit | Aquarea LT, Gen. L, 5 bis 9 kW | ||
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-SDC0509L3E5 | |||
| Grunddaten | ||||
| Schalldruckpegel (Heizen/Kühlen) | kW | 28 / 28 | ||
| Wasserseitiger Anschluss | Zoll | R 1¼ | ||
| Pumpe: Drehzahlstufen | variabel | |||
| Pumpe: Leistungsaufnahme (min. / max.) | W | 30 / 145 | ||
| Warmwasservolumenstrom (A7/W35, ΔT = 5 K) | l/min | 14,3 | ||
| Wasserleitungsanschlüsse (am IG / AG) | Zoll | 1 / 1 | ||
| Leitungslänge (Standard / max.) | m | 5 / 30 | ||
| Höhenunterschied IG/AG (max.) | m | 10 | ||
| Leistung des Heizstabs | kW | 3,00 | ||
| Empfohlene Absicherung für Netzanschluss 1 / 2 1) | A | 16 / 16 | ||
| Empfohlener Kabelquerschnitt für Netzanschluss 1 / 2 1) | mm² | 3 × 2,5 / 3 × 2,5 | ||
| Abmessungen | ||||
| Höhe | mm | 892 | ||
| Breite | mm | 500 | ||
| Tiefe | mm | 348 | ||
| Nettogewicht | kg | 33 | ||
|
1) Örtlich geltende Vorschriften beachten. EER-/COP-Werte werden in Übereinstimmung mit EN14511 berechnet. Dieses Produkt erfüllt die Richtlinie (EU) 2020/2184 des Rates über die Qualität von Wasser für den menschlichen Gebrauch. Die Lebensdauer des Produkts kann bei Verwendung von Grundwasser wie z. B. Brunnenwasser, von Leitungswasser, welches Salze oder andere Verunreinigungen enthält, und von Wasser mit saurer Qualität nicht gewährleistet werden. Durch Verwendung solcher Wasserqualitäten entstehende Wartungs- und Gewährleistungskosten liegen in der Verantwortung des Kunden. |
