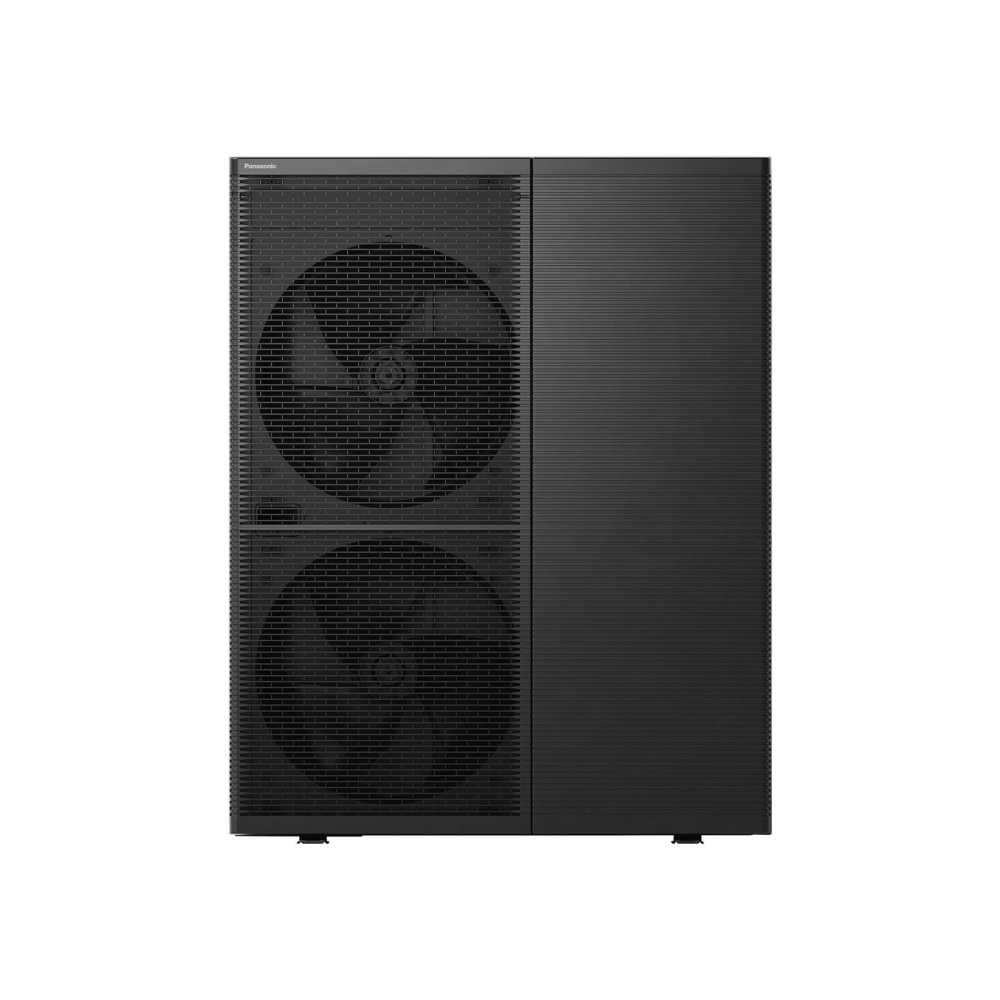

Panasonic Aquarea T-CAP Außeneinheit, 16 kW, Gen. M, 400 V – für eine Hydraulik-Splitwärmepumpe
Außeneinheit, 16 kW, Gen. M
Panasonic Artikelnr.: WH-WXG16ME8
HINWEIS: Dieses Produkt enthält nur die Außeneinheit der Splitwärmepumpe. Zum Betrieb wird eine kompatible Inneneinheit benötigt. Die technischen Daten und Funktionen beziehen sich auf ein Set aus Innen- und Außeneinheit.
Kompatibele Inneneinheiten:
- T-CAP Reglermodul, 9 bis 16 kW, Gen. M – Artikelnr.: WH-CME8
- T-CAP Hydromodul, 9 bis 16 kW, Gen. M – Artikelnr.: WH-SDC0316M9E8
- T-CAP Kombi-Hydromodul mit 185l, 9 bis 16 kW, Gen. M – Artikelnr.: WH-ADC0316M9E8AN2
- T-CAP Kombi-Hydromodul mit 260l, 9 bis 16 kW, Gen. M – Artikelnr.: WH-ADC0316M9E8AN3
Die umweltfreundliche, energieeffiziente Alternative
Die neusten Wärmepumpen der Generation M wurden speziell für den Einsatz mit dem branchenführenden, natürlichen Kältemittel R290 entwickelt, das mit einem GWP-Wert von lediglich 0,02 ein äußerst niedriges Treibhauspotenzial hat und so zur Senkung der CO2-Emissionen und der Umweltbelastung beiträgt. Serienmäßig ist eine Hocheffizienzpumpe zur Umwälzung des Wassers im Heizungssystem integriert. Dank der Panasonic Inverter-Plus-Technologie erzielen die Geräte höchste Energieeffizienzen. Bei der Generation M ist ein WLAN-Adapter serienmäßig integriert. Da er über die Frontblende der Innengeräte oder des Reglermoduls direkt zugänglich ist, können die Geräte einfach und flexibel in Konnektivitätslösungen eingebunden werden.
Modernste Technik von Panasonic
Da von den Außengeräten nur einfache Wasserleitungen ins Innere des Gebäudes führen, ist für den Systemanschluss lediglich eine reine Hydraulikinstallation erforderlich. Um die Nachbarn in dicht besiedelten Wohngebieten vor Lärm zu schützen, ist der Verdichter als wesentliche Schallquelle auf einer speziell konstruierten Schwingungsdämpfer-Vorrichtung montiert. Die Außengeräte sind mit einem für R290 ausgelegten Scrollverdichter von Panasonic ausgestattet. Der Verdichter wird mit der besonderen T-CAP-Konstruktion und Einspritztechnologie von Panasonic selbst gefertigt. Zum Schutz vor harschen Witterungsbedingungen wird der Außenwärmeübertrager mit einer Bluefin-Antikorrosionsbeschichtung versehen. Da im Gebäude keine Sicherheitsmaßnahmen für Kältemittel- und Brenngasleitungen erforderlich sind, ist die Installation äußerst platzsparend.
Hinweis: Für manche der hier gezeigten Funktionen/Eigenschaften wird weiteres Zubehör benötigt (nicht im Lieferumfang enthalten).
Eigenschaften der Aquarea Wärmepumpe
- Hydraulikverbindung zwischen Außen- und Innengerät
- Edelstahl-Warmwasserspeicher mit U-Vacua™-Wärmedämmung
- Volle Heizleistung bis -20 °C
- Einsatzbereich im Heizbetrieb bis -28 °C
- Wasservorlauftemperaturen bis 75 °C
- Wasservorlauftemperatur bis 55 °C bei –25 °C Außentemperatur
- Kein Kältemittel in der Inneneinheit / dem Gebäude
- Integriertes 10-Liter-Ausdehnungsgefäß
- Integrierter Strömungswächter
- Integrierter WLAN-Adapter
- Integrierter Magnetfilter
- Niedriger Schallpegel
Technische Daten – Tabellen
Technische Daten der Außeneinheit
| Außengerät der Hydraulik-Splitwärmepumpe | Einheit | Aquarea T-CAP, Gen. M, 9 kW | Aquarea T-CAP, Gen. M, 12 kW | Aquarea T-CAP, Gen. M, 16 kW |
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-WXG09ME8 | WH-WXG12ME8 | WH-WXG16ME8 | |
| Energieeffizienzklasse (Mittleres Klima) | ||||
| Raumheizungs-Energieeffizienzklasse, W35 |  |
 |
|
|
| Raumheizungs-Energieeffizienzklasse, W55 | |
 |
|
|
| Raumheizungs-Energieeffizienz (ηs,h), W35/W55 | % | 197 / 137 | 145 / 143 | 187 / 145 |
| SCOP Raumheizung, W35/W55 | 5,00 / 3,50 | 4,73 / 3,65 | 4,75 / 3,70 | |
| Grunddaten | ||||
| Heizleistung / COP (A7/W35) | kW / - | 9,00 / 5,23 | 12,00 / 5,06 | 16,00 / 4,89 |
| Heizleistung / COP (A7/W55) | kW / - | 9,00 / 3,24 | 12,00 / 3,23 | 16,00 / 3,20 |
| Heizleistung / COP (A2/W35) | kW / - | 9,00 / 3,81 | 12,00 / 3,54 | 16,00 / 3,30 |
| Heizleistung / COP (A2/W55) | kW / - | 9,00 / 2,54 | 12,00 / 2,42 | 16,00 / 2,37 |
| Heizleistung / COP (A–7/W35) | kW / - | 9,00 / 3,45 | 12,00 / 3,00 | 16,00 / 2,53 |
| Heizleistung / COP (A–7/W55) | kW / - | 9,00 / 2,35 | 12,00 / 2,17 | 16,00 / 1,97 |
| Kühlleistung / EER (A35/W7) im Effizienzmodus (Standardeinstellung) |
kW / – | 9,00 / 3,61 | 9,00 / 3,61 | 9,00 / 3,61 |
| Netzspannung | Dreiphasig (400 V / 50 Hz) | |||
| Schallleistungspegel (Heizen) 1) | dB(A) | 52 | 53 | 57 |
| Warmwasservolumenstrom (A7/W35, ΔT = 5 K) | l/min | 25,8 | 34,4 | 45,9 |
| Vorgefüllte Kältemittelmenge (R290) / CO2-Äquivalent 2) | kg / t | 1,78 / 0,0000356 | 1,78 / 0,0000356 | 1,77 / 0,0000354 |
| Empfohlene Sicherung für Netzanschluss 3) | A | 20 | 20 | 25 |
| Empfohlener Kabelquerschnitt (min.) für Netzanschluss 3) | mm² | 5 × 1,5 | 5 × 1,5 | 5 × 2,5 |
| Hocheffizienzpumpe | ||||
| Drehzahlstufen | variabel | |||
| Leistungsaufnahme (min. / max.) | W | 30 / 175 | ||
| Außentemperatur-Grenzwerte | ||||
| Heizen (min. / max.) | °C | -28 / +35 | ||
| Kühlen (min. / max.) | °C | +10 / +43 | ||
| Wasseraustrittstemperatur | ||||
| Heizen (min. / max.) | °C | +25 / +75 | ||
| Kühlen (min. / max.) | °C | +5 / +20 | ||
| Abmessungen | ||||
| Höhe | mm | 1520 | ||
| Breite | mm | 1200 | ||
| Tiefe | mm | 430 | ||
| Nettogewicht | kg | 163 | 163 | 165 |
|
1) Schallleistungspegel gemäß EN 12102 unter Bedingungen gemäß EN 14825 (Teillast). 2) WH-WXG-Modelle sind hermetisch abgeschlossen. 3) Örtlich geltende Vorschriften beachten. EER-/COP-Werte werden in Übereinstimmung mit EN 14511 berechnet. Dieses Produkt erfüllt die Richtlinie (EU) 2020/2184 des Rates über die Qualität von Wasser für den menschlichen Gebrauch. Die Lebensdauer des Produkts kann bei Verwendung von Grundwasser wie z. B. Brunnenwasser, von Leitungswasser, welches Salze oder andere Verunreinigungen enthält, und von Wasser mit saurer Qualität nicht gewährleistet werden. Durch Verwendung solcher Wasserqualitäten entstehende Wartungs- und Gewährleistungskosten liegen in der Verantwortung des Kunden. |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
EEK1: B (A+ bis F)
EEK2: A (A+ bis F)
EEK1: B (A+ bis F)
EEK1: B (A+ bis F)
EEK1: C (A+ bis F)
EEK1: C (A+ bis F)
EEK1: C (A+ bis F)
EEK1: B (A+ bis F)
EEK1: C (A+ bis F)
EEK1: C (A+ bis F)
EEK1: B (A+ bis F)
EEK2: A (A+ bis F)
EEK1: A (A+ bis F)
EEK1: A (A+ bis F)
EEK1: B (A+ bis F)
EEK1: B (A+ bis F)
EEK1: B (A+ bis F)
Installationsanleitung Außengerät
Bedienungsanleitung
