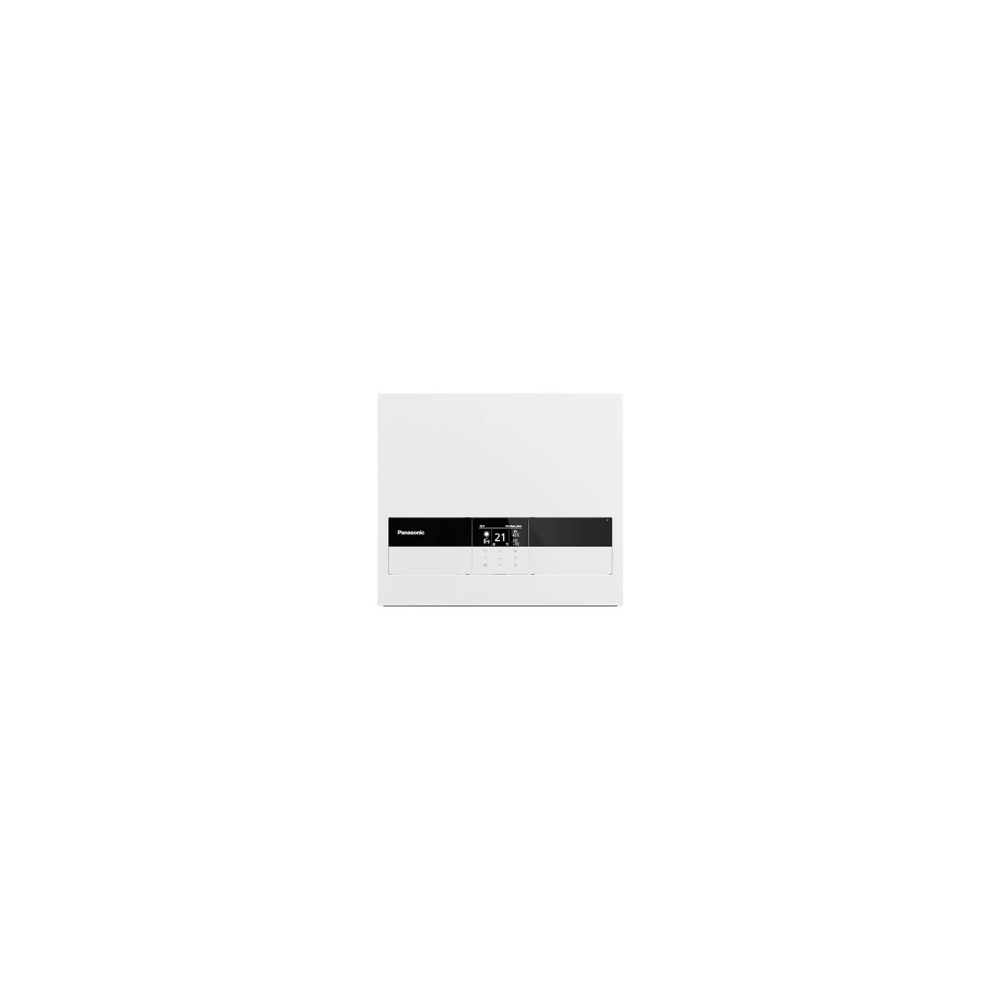

Panasonic Aquarea T-CAP Reglermodul, 9 bis 16 kW, Gen. M – für eine Hydraulik-Splitwärmepumpe
Reglermodul, 9 bis 16 kW, Gen. M
Panasonic Artikelnr.: WH-CME8
HINWEIS: Dieses Produkt enthält nur das Reglermodul der Splitwärmepumpe. Zum Betrieb wird eine kompatible Außeneinheit benötigt. Die technischen Daten und Funktionen beziehen sich auf ein Set aus Innen- und Außeneinheit.
Kompatibele Außeneinheiten:
- T-CAP Außeneinheit, 9 kW, Gen. M, 400 V – Artikelnr.: WH-WXG09ME8
- T-CAP Außeneinheit, 12 kW, Gen. M, 400 V – Artikelnr.: WH-WXG12ME8
- T-CAP Außeneinheit, 16 kW, Gen. M, 400 V – Artikelnr.: WH-WXG16ME8
Die umweltfreundliche, energieeffiziente Alternative
Die neusten Wärmepumpen der Generation M wurden speziell für den Einsatz mit dem branchenführenden, natürlichen Kältemittel R290 entwickelt, das mit einem GWP-Wert von lediglich 0,02 ein äußerst niedriges Treibhauspotenzial hat und so zur Senkung der CO2-Emissionen und der Umweltbelastung beiträgt. Serienmäßig ist eine Hocheffizienzpumpe zur Umwälzung des Wassers im Heizungssystem integriert. Dank der Panasonic Inverter-Plus-Technologie erzielen die Geräte höchste Energieeffizienzen. Bei der Generation M ist ein WLAN-Adapter serienmäßig integriert. Da er über die Frontblende der Innengeräte oder des Reglermoduls direkt zugänglich ist, können die Geräte einfach und flexibel in Konnektivitätslösungen eingebunden werden.
Modernste Technik von Panasonic
Da von den Außengeräten nur einfache Wasserleitungen ins Innere des Gebäudes führen, ist für den Systemanschluss lediglich eine reine Hydraulikinstallation erforderlich. Um die Nachbarn in dicht besiedelten Wohngebieten vor Lärm zu schützen, ist der Verdichter als wesentliche Schallquelle auf einer speziell konstruierten Schwingungsdämpfer-Vorrichtung montiert. Die Außengeräte sind mit einem für R290 ausgelegten Scrollverdichter von Panasonic ausgestattet. Der Verdichter wird mit der besonderen T-CAP-Konstruktion und Einspritztechnologie von Panasonic selbst gefertigt. Zum Schutz vor harschen Witterungsbedingungen wird der Außenwärmeübertrager mit einer Bluefin-Antikorrosionsbeschichtung versehen. Da im Gebäude keine Sicherheitsmaßnahmen für Kältemittel- und Brenngasleitungen erforderlich sind, ist die Installation äußerst platzsparend.
Hinweis: Für manche der hier gezeigten Funktionen/Eigenschaften wird weiteres Zubehör benötigt (nicht im Lieferumfang enthalten).
Eigenschaften der Aquarea Wärmepumpe
- Hydraulikverbindung zwischen Außen- und Innengerät
- Volle Heizleistung bis -20 °C
- Einsatzbereich im Heizbetrieb bis -28 °C
- Wasservorlauftemperaturen bis 75 °C
- Wasservorlauftemperatur bis 55 °C bei –25 °C Außentemperatur
- Kein Kältemittel in der Inneneinheit / dem Gebäude
- Integrierter Strömungswächter
- Integrierter WLAN-Adapter
- Integrierter Magnetfilter
- Niedriger Schallpegel
Technische Daten – Tabellen
Technische Daten des Reglermoduls
| Reglermodul der Hydraulik-Splitwärmepumpe | Einheit | Aquarea T-CAP, Gen. M, 9 bis 16 kW | ||
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-CME8 | |||
| Grunddaten | ||||
| Bauseitiger Heizstab | kW | bis 9 kW | ||
| Empfohlene Absicherung für Netzanschluss 1) | A | 20 | ||
| Empfohlener Kabelquerschnitt (min.) für Netzanschluss 1) | mm² | 5 × 1,5 | ||
| Querschnitt des Verbindungskabels zum Außengerät | mm² | 2 × 0,75 | ||
| Abmessungen | ||||
| Höhe | mm | 454 | ||
| Breite | mm | 520 | ||
| Tiefe | mm | 116 | ||
| Nettogewicht | kg | 7 | ||
|
1) Örtlich geltende Vorschriften beachten. EER-/COP-Werte werden in Übereinstimmung mit EN 14511 berechnet. |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
