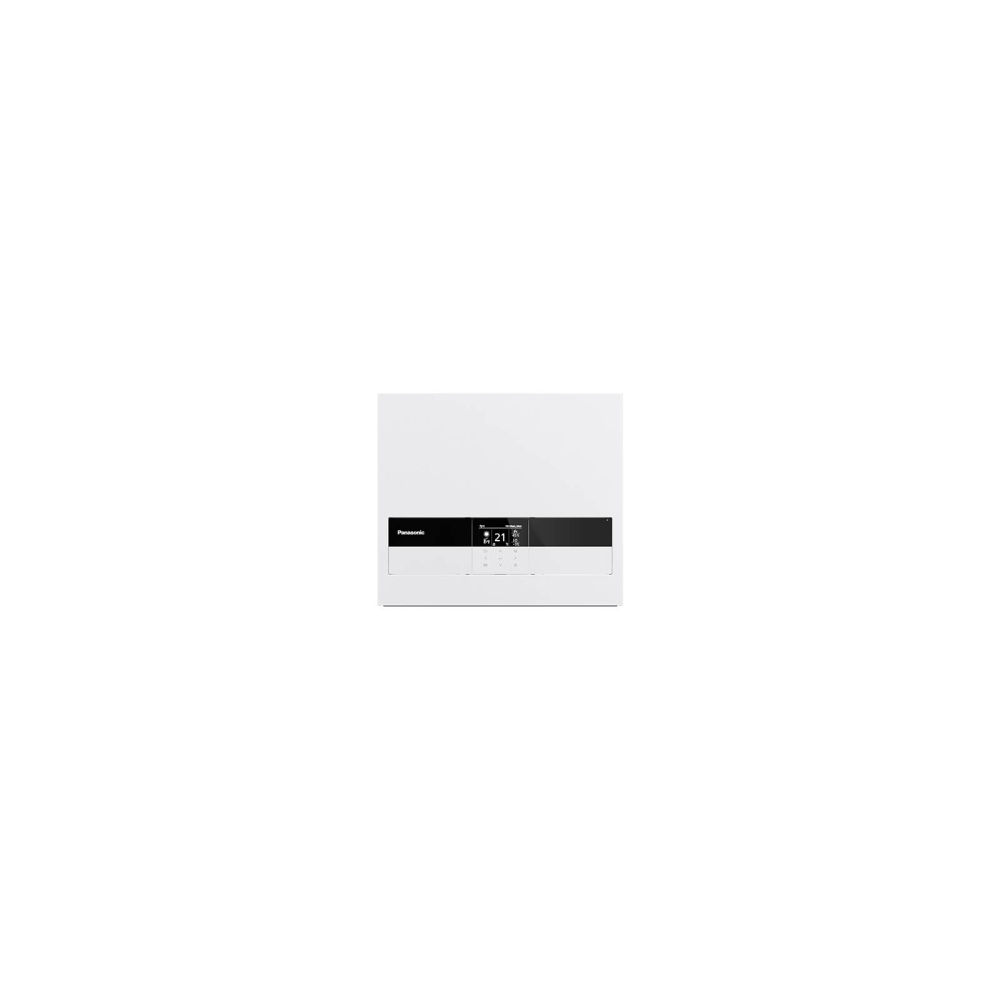

Panasonic Aquarea T-CAP Reglermodul, 20 bis 30 kW, Gen. BIG M – für eine Hydraulik-Splitwärmepumpe
Reglermodul, 20 bis 30 kW, Gen. BIG M
Panasonic Artikelnr.: WH-CME8L
HINWEIS: Dieses Produkt enthält nur das Reglermodul der Splitwärmepumpe. Zum Betrieb wird eine kompatible Außeneinheit benötigt. Die technischen Daten und Funktionen beziehen sich auf ein Set aus Innen- und Außeneinheit.
Kompatibele Außeneinheiten:
- T-CAP Außeneinheit, 20 kW, Gen. BIG M, 400 V – Artikelnr.: WH-WXG20ME8
- T-CAP Außeneinheit, 25 kW, Gen. BIG M, 400 V – Artikelnr.: WH-WXG25ME8
- T-CAP Außeneinheit, 30 kW, Gen. BIG M, 400 V – Artikelnr.: WH-WXG30ME8
Optimale Lösung für zentrale Heizungs- und Brauchwarmwasseranlagen
Die neue Big Aquarea M-Serie bietet eine flexible, kompakte und energieeffiziente Lösung für die zentrale Beheizung und/oder Brauchwarmwasserbereitung in Mehrfamilienhäusern oder Geschäftsgebäuden. Die Lösung ist für Neubauten und Sanierungen gleichermaßen geeignet, denn sie ist eine nachhaltigere Alternative zu herkömmlichen Heizungsanlagen auf Basis fossiler Brennstoffe und kann problemlos in bestehende Hydrauliksysteme integriert werden durch Anschlussmöglichkeiten für Gebläsekonvektoren, Flächenheizung, Brauchwarmwasserspeicher usw.
Die umweltfreundliche, energieeffiziente Alternative
Das natürliche Kältemittel R290 hat mit einem GWP-Wert von lediglich 0,02 ein äußerst niedriges Treibhauspotenzial und trägt so zur Senkung der CO2-Emissionen und der Umweltbelastung bei. Serienmäßig ist eine Hocheffizienzpumpe zur Umwälzung des Wassers im Heizungssystem integriert. Dank der Panasonic Inverter-Plus-Technologie erzielen die Geräte höchste Energieeffizienzen. Bei der Generation BIG M ist ein WLAN-Adapter serienmäßig integriert. Da er über die Frontblende der Innengeräte oder des Reglermoduls direkt zugänglich ist, können die Geräte einfach und flexibel in Konnektivitätslösungen eingebunden werden.
Hinweis: Für manche der hier gezeigten Funktionen/Eigenschaften wird weiteres Zubehör benötigt (nicht im Lieferumfang enthalten).
Eigenschaften der Aquarea Wärmepumpe
- Hydraulikverbindung zwischen Außen- und Innengerät
- Volle Heizleistung bis -20 °C
- Einsatzbereich im Heizbetrieb bis -25 °C
- Wasservorlauftemperaturen bis 75 °C
- Wasservorlauftemperatur bis 55 °C bei –25 °C Außentemperatur
- Kein Kältemittel in der Inneneinheit / dem Gebäude
- Integrierter Strömungswächter
- Integrierter WLAN-Adapter
- Integrierter Magnetfilter
- Niedriger Schallpegel
Technische Daten – Tabellen
Technische Daten des Reglermoduls
| Reglermodul der Hydraulik-Splitwärmepumpe | Einheit | Aquarea T-CAP, Gen. BIG M, 20 bis 30 kW | ||
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-CME8L | |||
| Grunddaten | ||||
| Bauseitiger Heizstab | kW | bis 18 kW | ||
| Empfohlene Absicherung für Netzanschluss 1) | A | ≤ 9 kW = 20 9 kW < ≤ 18 kW = 40 |
||
| Empfohlener Kabelquerschnitt (min.) für Netzanschluss 1) | mm² | ≤ 12 kW = 5 × 2,5 12 kW < ≤ 15 kW = 5 × 4,0 15 kW < ≤ 18 kW = 5 × 6,0 |
||
| Querschnitt des Verbindungskabels zum Außengerät | mm² | 2 × 0,75 | ||
| Abmessungen | ||||
| Höhe | mm | 450 | ||
| Breite | mm | 450 | ||
| Tiefe | mm | 116 | ||
| Nettogewicht | kg | 7 | ||
|
1) Örtlich geltende Vorschriften beachten. EER-/COP-Werte werden in Übereinstimmung mit EN 14511 berechnet. |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
