VIESSMANN Vitodens 100-W Gas-Brennwert-Therme, Typ B1HF, 19 kW
Therme
Vitodens 100-W, Typ B1HF, 19 kW
Viessmann Best.-Nr.: Z020619
3,2 - 19,0 kW bei 50/30 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min - Max)
2,9 - 17,5 kW bei 80/60 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min - Max)
Das Spitzenprodukt unter den Gas-Brennwert-Wandgeräten ist der Vitodens 100-W. Der MatriX-Plus Gasbrenner und die Inox-Radial-Heizfläche aus Edelstahl sind in dieser Kombination die Garanten für hohe Energieeffizienz und langfristig hohen Wärmekomfort. Der Vitodens 100-W besitzt in allen Leistungsgrößen die automatische Verbrennungsregelung Lambda Pro. Modulationsbereich bis 1:10 (32 kW). Die integrierte, drehzahlgeregelte Hocheffizienz-Umwälzpumpe, reduziert den Stromverbrauch um bis zu 70 %.
Vorteile der Vitodens 100-W
- Stromsparende Hocheffizienz-Umwälzpumpe
- Einfache Bedienung über Regelung mit Touchdisplay
- MatriX-Plus Gasbrenner mit Lambda Pro Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte
- Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl
- Internetfähig durch integrierte WLAN-Schnittstelle
Ausstattung
- Modulierender und gebläseunterstützter Vormischbrenner mit Lambda Pro
- Regelung mit integrierter WLAN-Schnittstelle
- Sicherheitsarmaturen eingebaut
- Drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege-Ventil (für Anschluss eines Speicher-Wassererwärmers)
- Ausdehnungsgefäß (8 Liter)
- Anschlussfertig verrohrt und verdrahtet
- Kesselanschluss-Stück
Lieferumfang
- 1 × 7544688 Vitodens 100-W B1HF-19 3,2-19 kW
- 1 × 7721493 TU-Set Vitodens B1HF/B1KF DE + Exp.

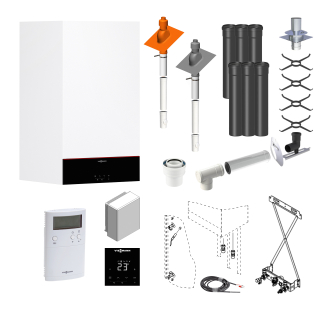

Auswahlmöglichkeiten für Zubehör
-
Regelung: Raumtemperaturgeführte Regelung (mit Vitotrol 100) oder witterungsgeführte Regelung (mit Außentemperatursensor)
-
Anschlüsse: Ohne Anschlüsse oder mit Anschlüsse Aufputz
-
Abgassystem: Ohne Abgassystem, mit Systempaket starr, mit Systempaket flex oder Grundpaket Dachdurchführung
-
Speicheranschlüsse: Ohne Speicheranschlüsse, mit Anschluss-Set nebengesteller Speicher oder untergestellter Speicher
Auslieferungszustand
Gas-Brennwert-Wandgerät mit Inox-Radial-Heizfläche, modulierendem MatriX-Plus Gasbrenner für Erdgas und Flüssiggas nach DVGW-Arbeitsblatt G260, Hydraulik und drehzahlgeregelter Hocheffizienz-Umwälzpumpe. Regelung für witterungsgeführten Betrieb oder angehobenen Betrieb mit eingebauter WLAN-Schnittstelle. Anschlussfertig verrohrt und verdrahtet. Farbe der epoxidharzbeschichteten Verkleidung: Vitopearlwhite. Eingebautes Membran-Druckausdehnungsgefäß (8 Liter Inhalt).
Hinweis: Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich (weiterhin ist der Betrieb mit Erdgas mit einer Wasserstoffbeimischung von bis zu 20 Vol-% möglich). Die Umstellung auf Flüssiggas erfolgt an der Regelung (kein Umstellsatz erforderlich).
Regelung (an der Therme)
In Therme integrierte Regelung (7-Segment LED-Display)
Die Regelung ist in der Vitodens 100-W eingebaut und verfügt über ein detailliertes 7-Segment LED-Display mit Bedienung über Touch-Buttons, das sich durch seine sehr einfache und verständliche Bedienung und eine dezente "Black Panel"-Optik auszeichnet. Heizungsanlagen mit direktem und/oder gemischtem Heizkreis können bequem darüber gesteuert werden.
Dank neuer Elektronik-Plattform verfügt die Vitodens über eine integrierte WLAN-Schnittstelle. Diese verbindet die Heizungsanlage direkt mit dem Internet, falls gewünscht. Mit der ViCare App ist die Bedienung der Heizung einfach und intuitiv. Sie macht den Weg frei für weitere digitale Dienste wie die Fernüberwachung der Heizungsanlage durch den Heizungsbauer vor Ort und informiert über den aktuellen Betriebszustand der Energieanlage und ermöglicht die schnelle Steuerung von Zeitprogrammen für Heizung und Warmwasser und trägt damit zur Energiekosteneinsparung bei. Die ViCare-App ist mit fast allen iOS- und Android-Geräten kompatibel.
Regelung (für raumtemperatugeführten Betrieb)
Raumtemperaturgeführte Regelung Vitotrol 100, Typ UTDB
Viessmann Best.-Nr.: Z007691
Das Raumthermostat für raumtemperaturgeführten Betrieb Vitotrol 100 (Typ UTA) steuert ihre Therme bequem über eine digitale Schaltuhr mit Tages- und Wochenprogramm, im Hauptwohnraum. Es verfügt über einen Schaltausgang (2-Punkt-Ausgang).
Technische Daten
- Netzunabhängig (Batteriebetrieb 3V)
- Nennbelastbarkeit des potenzialfreien Kontakts: 6 A/230 V~
- Gangreserve während Batteriewechsel: 3 Min.
- Umgebungstemperatur bei Betrieb: 0 bis 40 °C
- mit Tasten für Party- und Sparbetrieb
- mit menügeführter Bedienung (3 voreingestellte Zeitprogramme (individuell einstellbar), dauernd manueller Betrieb mit einstellbarem Raumtemperatur-Sollwert, Frostschutzbetrieb, Ferienprogramm)
Außentemperatursensor
Außentemperatursensor (NTC 10 kOhm)
Viessmann Best.-Nr.: ZK04306
Zur Befestigung an der Außenwand gedacht. In der Farbe weiß.
Montageort
- Nord- oder Nordwestwand des Gebäudes
- 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der oberen Hälfte des 2. Geschosses
Anschluss
- 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquerschnitt von 1,5 mm² Kupfer
- Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt werden
Anschlüsse
Montagehilfe für Aufputz-Montage
Viessmann Best.-Nr.: ZK04307
für Gas-Brennwertheizgerät
Bestehend aus
- Befestigungselementen
- Armaturen Heizungsvorlauf/Heizungsrücklauf R¾
- Kesselfüll- und Entleerungshahn
- Entlüftungshahn
- Gasabsperrhahn R¾ mit thermischem Sicherheitsabsperrventil
- Manometer
Abgassystem
Abgassystempaket, starr, mit Edelstahl Schachtabdeckung
Auswahl - Größe: DN 60/100-DN 60 oder DN 60/100-DN 80
Auswahl - Länge: 8, 10 oder 12 m
Das Abgassystempaket enthält die wichtigsten Teile, um den Abgas-Anschluss einer Brennwerttherme in einem Schornstein zu ermöglichen. Es besteht aus Teilen aus mehrschaliger, konzentrischer Verbindungsleitung für die Verbindung zum Schornstein (System TWIN - PL) und aus Teilen aus einwandiger, starrer Abgasleitung für die Verlegung im Schornstein (System EW - PPS). Ergänzt wird das Abgassystempaket durch entsprechende Längenelemente.
Bestehend aus
- 1 × Universalkopfabdeckung, inklusive Mündungsrohr aus Edelstahl und Wetterkragen
- 4 × Montageschellen / Abstandshalter im Schacht Kunststoff
- 1 × Winkel 87°, mit Stützfuß und Auflageschiene – System EW - PPS
- 1 × Wetterkragen / Wandrosette
- 1 × Längenelement 500 mm DN 60/100 – System TWIN - PL
- 1 × T-Stück 87°, mit Revisionsdeckel DN 60/100 – System TWIN - PL
- 8 / 10 / 12 × Längenelement 1000 mm – System EW - PPS (DN 60 oder 80)
- 1 × Erweiterung PPS 60 mm - 80 mm (nur bei DN 60/100-DN 80)
Abgassystempaket, flex, mit Edelstahl Schachtabdeckung
Auswahl - Größe: DN 60/100-DN 60 oder DN 60/100-DN 80
Auswahl - Länge: 10 oder 15 m
Das Abgassystempaket Flex enthält die wichtigsten Teile, um den Abgas-Anschluss einer Brennwerttherme mit einem Flexrohr in einem Schornstein zu ermöglichen. Es besteht aus Teilen aus mehrschaliger, konzentrischer Verbindungsleitung für die Verbindung zum Schornstein (System TWIN - PL) und aus Teilen für einwandige, flexible Abgasleitung für die Verlegung im Schornstein (System EW - PP-FLEX). Ergänzt wird das Abgassystempaket durch Flexrohr.
Bestehend aus
- 1 × Universalkopfabdeckung, inklusive Mündungsrohr aus Edelstahl und Wetterkragen (DN 60 oder 80)
- 1 × Kupplung für Flexrohr – System EW - PP - FLEX (DN 60 oder 80)
- 4 × Montageschellen , als Abstandshalter im Schacht – System EW - PP - FLEX
- 1 × Winkel 87°, mit Stützfuß und Auflageschiene – System EW - PP - FLEX (DN 60 oder 80)
- 1 × Flexrohrhülse für – System EW - PP - FLEX (DN 60 oder 80)
- 2 × Zweiteilige Fixschelle für Flexverbindung – System EW - PP - FLEX (DN 60 oder 80)
- 1 × Wetterkragen / Wandrosette, DN 100 – System TWIN - PL
- 1 × Längenelement 500 mm DN 60/100 – System TWIN - PL
- 1 × T-Stück 87°, mit Revisionsdeckel und integriertem Kesselanschlussstutzen, DN 60/100 – System TWIN - PL
- 1 × Flexibles Abgasrohr / Flexrohr 10 / 15 m – System EW - PP - FLEX (DN 60 oder 80)
- 1 × Erweiterung PPS 60 mm - 80 mm (nur bei DN 60/100-DN 80)
Grundpaket Schrägdach DN 80/125-DN 80, mit Dachdurchführung
Auswahl - Farbe: Kunststoff schwarz oder rot
Das Abgas Grundpaket für die Dachdurchführung bei einem Schrägdach enthält die wichtigsten Teile, um den Abgas-Anschluss einer Brennwerttherme durch ein Schrägdach hindurch zu ermöglichen. Es besteht aus Teilen aus mehrschaliger, konzentrischer Verbindungsleitung für die Verbindung zur Dachdurchführung (System TWIN - PL) und aus Teilen aus konzentrischer, druckdichter Abgasleitung mit Kunststoff-Innenrohr und Edelstahl-Außenrohr für den Außenbereich (System TWIN - P). Ergänzt durch entsprechende Längenelemente (nicht Bestandteil dieses Artikels), um ihre Anforderungen bezüglich notwendiger Länge der Zuleitung zu erfüllen, haben sie dann alles, was sie für den Abgas-Anschluss benötigen.
Bestehend aus
- 1 × Dachhochführung konzentrisch L=650 mm, inkl. Befestigungsschelle (schwarz oder rot)
- 1 × Wetterkragen / Wandrosette
- 1 ×Dachdurchführung 0-48° Wakaflex, unabhängig von der Dacheindeckung, 500 x 560 mm (schwarz oder rot)
- 1 × Längenelement 500mm DN 80/125 – System TWIN - PL
- 1 × Reinigungselement mit Drehverschluss innen und Schnappverschluss außen (bis 120°/5000Pa)
- 1 × AZ-Adapter für Übergang Abgassystem 60/100 mm auf Abgassystem 80/125 mm (Viessmann Best.-Nr.: 7373240)
Speicheranschlüsse
Anschluss-Set für nebengestellten Speicher-Wassererwärmer Vitocell 100-V
Viessmann Best.-Nr.: ZK04710
Schraubausführung, inklusive Speichertemperatursensor
Bestehend aus
- Speichertemperatursensor
- Anschlussverschraubungen Speicher-Wassererwärmer links oder rechts neben der Vitodens
Anschluss-Set für untergestellten Speicher-Wassererwärmer Vitocell 100-W, 120/150 Liter
Viessmann Best.-Nr.: ZK04709
mit Verbindungsleitungen, inklusive Speichertemperatursensor
Bestehend aus
- Speichertemperatursensor
- Heizwasserseitigen Verbindungsleitungen
- Trinkwasserseitigen Verbindungsleitungen
Technische Daten – Tabellen
Technische Daten (Therme)
| Vitodens 100-W Typ B1HF |
Einheit |
11,0 kW |
19,0 kW |
25,0 kW |
| Viessmann Best.-Nr. |
Z020618 |
Z020619 |
Z020620 |
| Energieeffizienzklasse |
| Energieeffizienzklasse Raumheizung |
 |
 |
|
|
| Energieeffizienzklasse Warmwasserbereitung |
 |
– |
– |
– |
| Grunddaten |
| Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) |
| TV/TR = 50/30 °C |
| Erdgas |
kW |
3,2 - 11,0 |
3,2 - 19,0 |
3,2 - 25,0 |
| Flüssiggas |
kW |
3,2 - 11,0 |
3,2 - 19,0 |
3,2 - 25,0 |
| TV/TR = 80/60 °C |
| Erdgas |
kW |
2,9 - 10,1 |
2,9 - 17,5 |
2,9 - 23,0 |
| Flüssiggas |
kW |
2,9 - 10,1 |
2,9 - 17,5 |
2,9 - 23,0 |
| Nenn-Wärmeleistung bei Trinkwassererwärmung |
| Erdgas |
kW |
2,9 - 17,5 |
2,9 - 26,8 |
2,9 - 31,1 |
| Flüssiggas |
kW |
2,9 - 17,5 |
2,9 - 26,8 |
2,9 - 31,1 |
| Nenn-Wärmebelastung (Qn) |
| Erdgas |
kW |
3,0 - 10,3 |
3,0 - 17,8 |
3,0 - 23, 4 |
| Flüssiggas |
kW |
3,0 - 10,3 |
3,0 - 17,8 |
3,0 - 23,4 |
| Nenn-Wärmebelastung bei Trinkwassererwärmung (Qnw) |
| Erdgas |
kW |
3,0 - 17,8 |
3,0 - 17,8 |
3,0 - 23, 4 |
| Flüssiggas |
kW |
3,0 - 17,8 |
3,0 - 17,8 |
3,0 - 23,4 |
| Gasanschlussdruck |
| Erdgas |
mbar |
20 |
| kPa |
2 |
| Flüssiggas |
mbar |
50 |
| kPa |
5 |
| Max. zul. Gasanschlussdruck*1
|
| Erdgas |
mbar |
13,0 - 25,0 |
| kPa |
1,3 - 2,5 |
| Flüssiggas |
mbar |
25,0 - 57,5 |
| kPa |
2,5 - 5,75 |
| Schall-Leistungspegel (Angaben nach EN ISO 15036-1) |
| bei Teillast |
dB(A) |
31,9 |
| bei Nenn-Wärmeleistung (Trinkwassererwärmung) |
dB(A) |
42,3 |
46,1 |
| Elektrische Leistungsaufnahme |
| – im Auslieferungszustand) |
W |
40 |
48 |
67 |
| Nennspannung |
V |
230 |
| Nennfrequenz |
Hz |
50 |
| Geräteabsicherung |
A |
4 |
| Vorsicherung (Netz) |
A |
16 |
| Schutzart gemäß EN 60529 |
IPX4 |
| Kommunikationsmodul (eingebaut) |
| Frequenzband WiFi |
MHz |
2400 - 2483,5 |
| Max. Sendeleistung |
dBm |
20 |
| Frequenzband Low-Power Funk |
MHz |
2400 - 2483,5 |
| Max. Sendeleistung |
dBm |
10 |
| Versorgungsspannung |
V⎓ |
24 |
| Leistungsaufnahme |
W |
4 |
|
| Einstellung elektronischer Temperaturwächter (TN) |
°C |
91 |
| Einstellung elektronischer Temperaturbegrenzer |
°C |
110 |
| Einstellung elektronischer Abgastemperaturbegrenzer |
°C |
110 |
| Membran-Druckausdehnungsgefäß |
| Inhalt |
l |
8 |
| Vordruck |
bar |
0,75 |
| kPa |
75 |
|
| Zul. Betriebsdruck |
bar |
3 |
| MPa |
0,3 |
| Abmessungen |
| Länge |
mm |
360 |
| Breite |
mm |
400 |
| Höhe |
mm |
700 |
| Gewicht |
| – ohne Heizwasser und Verpackung |
kg |
32,0 |
| – mit Heizwasser |
kg |
37,6 |
| Wasserinhalt (ohne Membran-Druckausdehnungsgefäß) |
l |
3,0 |
| Max. Vorlauftemperatur |
°C |
82 |
| Nenn-Umlaufwassermenge bei TV/TR = 80/60 °C |
l/h |
434 |
752 |
988 |
| Gasanschluss |
R |
¾ |
| Anschlusswerte (bezogen auf die max. Belastung und 1013 mbar/15 °C) |
| Erdgas E |
m³/h |
1,88 |
2,48 |
| Erdgas LL |
m³/h |
2,19 |
2,88 |
| Flüssiggas |
kg/h |
1,38 |
1,38 |
1,82 |
| Abgaskennwerte |
| Temperatur (bei Rücklauftemperatur von 30 °C) |
| – bei Nenn-Wärmeleistung |
°C |
39 |
41 |
46 |
| – bei Teillast |
°C |
38 |
| Temperatur (bei Rücklauftemperatur von 60 °C, bei Trinkwassererwärmung) |
°C |
64 |
65 |
67 |
| Massestrom (bei Trinkwassererwärmung) |
| Erdgas |
| – bei Nenn-Wärmeleistung |
kg/h |
31,7 |
41,6 |
| – bei Teillast |
kg/h |
5,6 (9,8) |
| Flüssiggas |
| – bei Nenn-Wärmeleistung |
kg/h |
30,1 |
30,1 |
41,0 |
| – bei Teillast |
kg/h |
5,1 |
5,1 |
5,1 |
| Verfügbarer Förderdruck*2
|
Pa |
116 |
168 |
| mbar |
1,16 |
1,68 |
| Max. Kondenswassermenge nach DWA-A 251 |
l/h |
3,8 |
4,4 |
| Kondenswasseranschluss (Schlauchtülle) |
Ø mm |
20 - 24 |
| Abgasanschluss |
Ø mm |
60 |
| Zuluftanschluss |
Ø mm |
100 |
| Norm-Nutzungsgrad bei TV/TR = 40/30 °C |
% |
bis 98 (Hs) |
| Kategorie |
| Erdgas, Flüssiggas |
II2N3P
|
|
| Produkt-ID-Nummer (CE) |
CE-0085DL0217 |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
