VIESSMANN Vitodens 100-W, Typ B1HG, 25 kW – Heiztherme mit Regelung
Therme

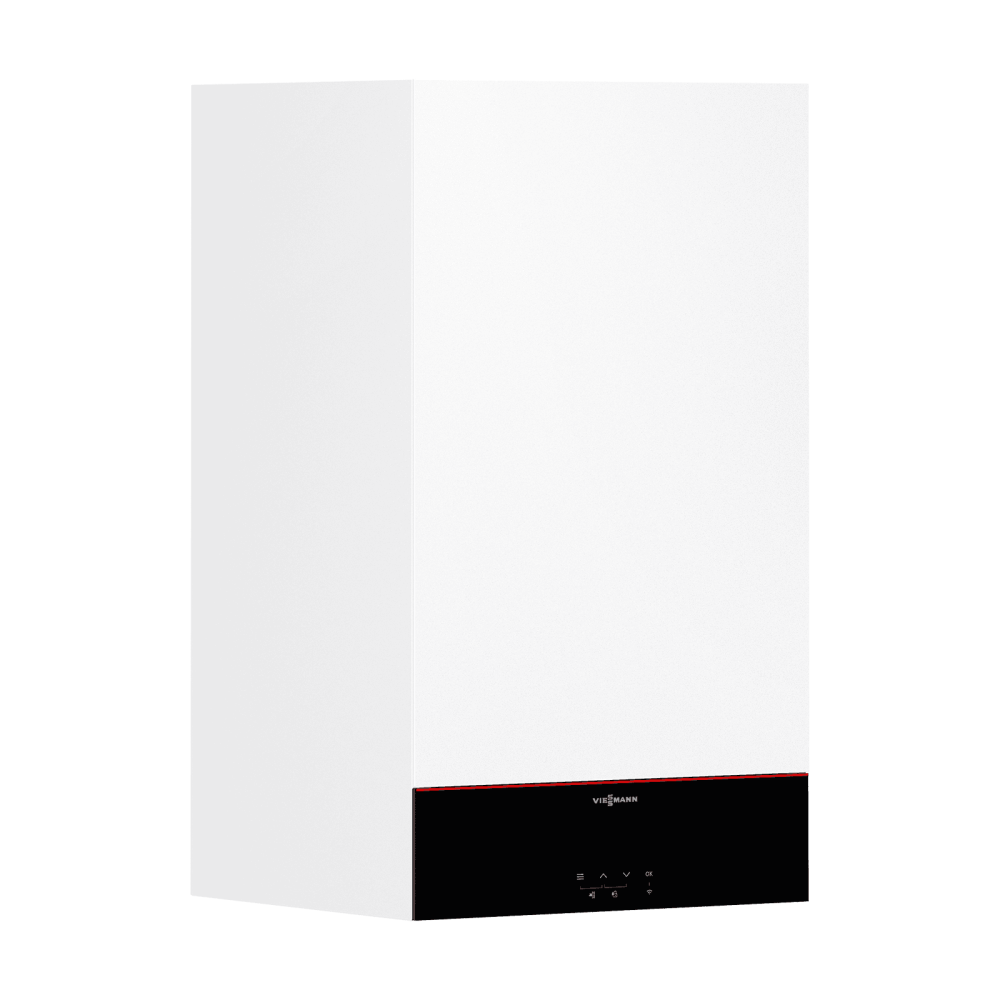

Vitodens 100-W, Typ B1HG, 25 kW
Viessmann Best.-Nrn.: Z029763
Nachfolger der Vitodens 100-W, Typ B1HF – Viessmann Best.-Nrn.: Z020620
3,2 - 25,0 kW bei 50/30 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min – Max)
2,9 - 23,0 kW bei 80/60 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min – Max)
Die Vitodens 100-W (Typ B1HG) ist ein Gas-Brennwertheizgerät für die Raumbeheizung und Trinkwassererwärmung in Verbindung mit einem separaten Speicher-Wassererwärmer. Sie eignet sich für die Modernisierung ebenso wie für den Neubau und kommt auch beim Austausch von Altgeräten in Mehrfamilienhäusern oder Fertighäusern infrage. Durch die Wandmontage lässt sich das Gerät platzsparend integrieren. Die anschlussfertige Verrohrung und Verdrahtung erleichtert die Einbindung in bestehende oder neue Heizsysteme. Optisch fügt sich die epoxidharzbeschichtete Verkleidung in Vitopearlwhite unaufdringlich in den Technikraum ein.
Für effizienten Betrieb kombiniert die Vitodens 100-W den MatriX-Plus Gasbrenner mit der Inox-Radial-Heizfläche aus Edelstahl. Diese Verbindung sorgt für einen dauerhaft hohen Wirkungsgrad und unterstützt langfristig zuverlässigen Wärmekomfort. Die automatische Verbrennungsregelung Lambda Pro ist in allen Leistungsgrößen integriert und trägt zu niedrigen Emissionswerten bei. Der große Modulationsbereich von bis zu 1:8 (25 kW) sorgt für eine geringe Takthäufigkeit, auch wenn nur wenig Wärme benötigt wird. Zusätzlich unterstützt die Pausenzeitenoptimierung einen gleichmäßigen und bedarfsgerechten Heizbetrieb.
Auch beim Stromverbrauch setzt das Gerät auf Effizienz. Die integrierte, drehzahlgeregelte Hocheffizienz-Umwälzpumpe kann den Stromverbrauch um bis zu 70 % reduzieren. Im Alltag ist die Bedienung bewusst einfach gehalten: Die Regelung verfügt über ein LED-Display und Touch-Buttons. Sie ist für den witterungsgeführten Betrieb oder den angehobenen Betrieb ausgelegt. Durch die eingebaute WLAN-Schnittstelle ist die Vitodens 100-W internetfähig und kann für Bedienung und Service über Viessmann Apps genutzt werden.
Für Service und Inbetriebnahme ist zudem ein lokaler Zugriff über Viessmann Apps möglich, auch ohne aktive Internetverbindung. Außerdem ist das Gerät für den Betrieb mit einer Wasserstoffbeimischung bis 20 Vol.% geeignet.
Anwendungsempfehlungen der Therme
- Neubau
- Modernisierung
- Altgerätetausch
Vorteile der Therme
- Lambda Pro Verbrennungsregelung
- Geringe Takthäufigkeit auch bei geringer Wärmeabnahme
- Wasserstoffbeimischung von bis zu 20 Vol.% möglich
- Großer Modulationsbereich von bis zu 1:8 (25 kW)
- Integrierte Regelung mit LED-Display und Touch-Buttons
- Integrierte Hocheffizienz-Umwälzpumpe
- Integrierte WLAN-Schnittstelle
- Anschlussfertig verrohrt und verdrahtet
Lieferumfang der Therme
- 1 × 7988395 Vitodens 100-W B1HG-25 3,2-25kW
- 1 × 7958885 TU-Set Vitodens B1HG/B1KG DE + Exp.
Hinweise: Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich. Die Umstellung auf Flüssiggas erfolgt an der Regelung (kein Umstellsatz erforderlich).
Regelung (an der Therme)
Integrierte Regelung
Diese moderne Heizungssteuerung bietet ein klar ablesbares 7-Segment-LED-Display, intuitive Touch-Buttons und eine integrierte WLAN-Schnittstelle für komfortable Bedienung per Smartphone. Sie eignet sich sowohl für den witterungsgeführten als auch für den angehobenen Betrieb und sorgt dadurch für eine effiziente, anpassungsfähige und zuverlässige Regelung der Heizungsanlage.
Eigenschaften
- mit 7-Segment-LED-Display
- mit Touch-Buttons
- mit eingebauter WLAN-Schnittstelle
- für witterungsgeführten Betrieb
- für angehobenen Betrieb
Zubehör für raumtemperatur- oder witterungsgeführten Betrieb

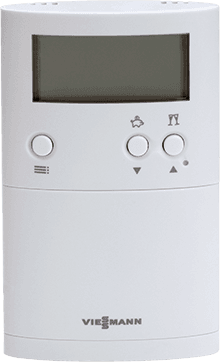

Vitotrol 100, Typ UTDB, für raumtemperaturgeführten Betrieb
Viessmann Best.-Nrn.: Z007691
Das Raumthermostat für raumtemperaturgeführten Betrieb Vitotrol 100 (Typ UTA) steuert ihre Therme bequem über eine digitale Schaltuhr mit Tages- und Wochenprogramm, im Hauptwohnraum. Es verfügt über einen Schaltausgang (2-Punkt-Ausgang).
Technische Daten
- Netzunabhängig (Batteriebetrieb 3V)
- Nennbelastbarkeit des potenzialfreien Kontakts: 6 A/230 V~
- Gangreserve während Batteriewechsel: 3 Min.
- Umgebungstemperatur bei Betrieb: 0 bis 40 °C
- mit Tasten für Party- und Sparbetrieb
- mit menügeführter Bedienung (3 voreingestellte Zeitprogramme (individuell einstellbar), dauernd manueller Betrieb mit einstellbarem Raumtemperatur-Sollwert, Frostschutzbetrieb, Ferienprogramm)
Außentemperatursensor (ATS) für witterungsgeführten Betrieb
Viessmann Best.-Nrn.: ZK04306
Zur Befestigung an der Außenwand gedacht. In der Farbe weiß. NTC 10 kOhm.
Montageort
- Nord- oder Nordwestwand des Gebäudes
- 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der oberen Hälfte des 2. Geschosses
Anschluss
- 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquerschnitt von 1,5 mm² Kupfer
- Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt werden
Anschlüsse
Montagehilfe für Aufputz-Montage
Viessmann Best.-Nrn.: ZK04307
Für Gas-Umlaufwasserheizer mit Befestigungselementen, Armaturen und Gasabsperrhahn R¾ mit eingebautem thermischem Sicherheitsabsperrventil.
Bestehend aus
- Befestigungselementen
- Armaturen Heizungsvorlauf/Heizungsrücklauf R¾
- Kesselfüll- und Entleerungshahn
- Entlüftungshahn
- Gasabsperrhahn R¾ mit thermischem Sicherheitsabsperrventil
- Manometer
Abgassystem

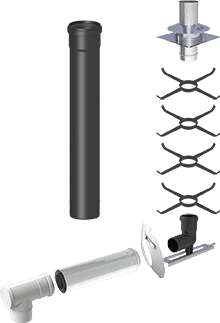

Abgassystempaket, starr, mit Edelstahl Schachtabdeckung
Auswahl - Größe: DN 60/100-DN 60 oder DN 60/100-DN 80
Auswahl - Länge: 8, 10 oder 12 m
Das Abgassystempaket enthält die wichtigsten Teile, um den Abgas-Anschluss einer Brennwerttherme in einem Schornstein zu ermöglichen. Es besteht aus Teilen aus mehrschaliger, konzentrischer Verbindungsleitung für die Verbindung zum Schornstein (System TWIN - PL) und aus Teilen aus einwandiger, starrer Abgasleitung für die Verlegung im Schornstein (System EW - PPS). Ergänzt wird das Abgassystempaket durch entsprechende Längenelemente.
Bestehend aus
- 1 × Universalkopfabdeckung, inklusive Mündungsrohr aus Edelstahl und Wetterkragen
- 4 × Montageschellen / Abstandshalter im Schacht Kunststoff
- 1 × Winkel 87°, mit Stützfuß und Auflageschiene – System EW - PPS
- 1 × Wetterkragen / Wandrosette
- 1 × Längenelement 500 mm DN 60/100 – System TWIN - PL
- 1 × T-Stück 87°, mit Revisionsdeckel DN 60/100 – System TWIN - PL
- 8 / 10 / 12 × Längenelement 1000 mm – System EW - PPS (DN 60 oder 80)
- 1 × Erweiterung PPS 60 mm - 80 mm (nur bei DN 60/100-DN 80)

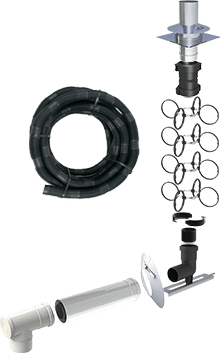

Abgassystempaket, flex, mit Edelstahl Schachtabdeckung
Auswahl - Größe: DN 60/100-DN 60 oder DN 60/100-DN 80
Auswahl - Länge: 10 oder 15 m
Das Abgassystempaket Flex enthält die wichtigsten Teile, um den Abgas-Anschluss einer Brennwerttherme mit einem Flexrohr in einem Schornstein zu ermöglichen. Es besteht aus Teilen aus mehrschaliger, konzentrischer Verbindungsleitung für die Verbindung zum Schornstein (System TWIN - PL) und aus Teilen für einwandige, flexible Abgasleitung für die Verlegung im Schornstein (System EW - PP-FLEX). Ergänzt wird das Abgassystempaket durch Flexrohr.
Bestehend aus
- 1 × Universalkopfabdeckung, inklusive Mündungsrohr aus Edelstahl und Wetterkragen (DN 60 oder 80)
- 1 × Kupplung für Flexrohr – System EW - PP - FLEX (DN 60 oder 80)
- 4 × Montageschellen , als Abstandshalter im Schacht – System EW - PP - FLEX
- 1 × Winkel 87°, mit Stützfuß und Auflageschiene – System EW - PP - FLEX (DN 60 oder 80)
- 1 × Flexrohrhülse für – System EW - PP - FLEX (DN 60 oder 80)
- 2 × Zweiteilige Fixschelle für Flexverbindung – System EW - PP - FLEX (DN 60 oder 80)
- 1 × Wetterkragen / Wandrosette, DN 100 – System TWIN - PL
- 1 × Längenelement 500 mm DN 60/100 – System TWIN - PL
- 1 × T-Stück 87°, mit Revisionsdeckel und integriertem Kesselanschlussstutzen, DN 60/100 – System TWIN - PL
- 1 × Flexibles Abgasrohr / Flexrohr 10 / 15 m – System EW - PP - FLEX (DN 60 oder 80)
- 1 × Erweiterung PPS 60 mm - 80 mm (nur bei DN 60/100-DN 80)
Grundpaket Schrägdach DN 80/125-DN 80, mit Dachdurchführung
Auswahl - Farbe: Kunststoff schwarz oder rot
Das Abgas Grundpaket für die Dachdurchführung bei einem Schrägdach enthält die wichtigsten Teile, um den Abgas-Anschluss einer Brennwerttherme durch ein Schrägdach hindurch zu ermöglichen. Es besteht aus Teilen aus mehrschaliger, konzentrischer Verbindungsleitung für die Verbindung zur Dachdurchführung (System TWIN - PL) und aus Teilen aus konzentrischer, druckdichter Abgasleitung mit Kunststoff-Innenrohr und Edelstahl-Außenrohr für den Außenbereich (System TWIN - P). Ergänzt durch entsprechende Längenelemente (nicht Bestandteil dieses Artikels), um ihre Anforderungen bezüglich notwendiger Länge der Zuleitung zu erfüllen, haben sie dann alles, was sie für den Abgas-Anschluss benötigen.
Bestehend aus
- 1 × Dachhochführung konzentrisch L=650 mm, inkl. Befestigungsschelle (schwarz oder rot)
- 1 × Wetterkragen / Wandrosette
- 1 × Dachdurchführung 0-48° Wakaflex, unabhängig von der Dacheindeckung, 500 x 560 mm (schwarz oder rot)
- 1 × Längenelement 500mm DN 80/125 – System TWIN - PL
- 1 × Reinigungselement mit Drehverschluss innen und Schnappverschluss außen (bis 120°/5000Pa)
- 1 × AZ-Adapter für Übergang Abgassystem 60/100 mm auf Abgassystem 80/125 mm (Viessmann Best.-Nr.: 7373240)
Speicheranschlüsse
Anschluss-Set für nebengestellten Speicher-Wassererwärmer Vitocell 100-V
Viessmann Best.-Nr.: ZK04710
Schraubausführung, inklusive Speichertemperatursensor
Bestehend aus
- Speichertemperatursensor
- Anschlussverschraubungen Speicher-Wassererwärmer links oder rechts neben der Vitodens
Anschluss-Set für untergestellten Speicher-Wassererwärmer Vitocell 100-W, 120/150 Liter
Viessmann Best.-Nr.: ZK04709
mit Verbindungsleitungen, inklusive Speichertemperatursensor
Bestehend aus
- Speichertemperatursensor
- Heizwasserseitigen Verbindungsleitungen
- Trinkwasserseitigen Verbindungsleitungen
Technische Daten (Therme)
| Vitodens 100-W, Typ B1HG | Einheit | 11,0 kW | 19,0 kW | 25,0 kW |
|---|---|---|---|---|
| Viessmann Best.-Nrn. | Z029761 | Z029762 | Z029763 | |
| Energieeffizienz | ||||
| Jahreszeitbedingte Raumheizungsenergie-Effizienz ηS | % | 93 | 93 | 94 |
| Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) | ||||
| TV/TR = 50/30 °C | ||||
| Erdgas | kW | 3,2 bis 11,0 | 3,2 bis 19,0 | 3,2 bis 25,0 |
| Flüssiggas | kW | 3,2 bis 11,0 | 3,2 bis 19,0 | 3,2 bis 25,0 |
| TV/TR = 80/60 °C | ||||
| Erdgas | kW | 2,9 bis 10,1 | 2,9 bis 17,5 | 2,9 bis 23,0 |
| Flüssiggas | kW | 2,9 bis 10,1 | 2,9 bis 17,5 | 2,9 bis 23,0 |
| Nenn-Wärmeleistung bei Trinkwassererwärmung | ||||
| Erdgas | kW | 2,9 bis 17,5 | 2,9 bis 17,5 | 2,9 bis 23,0 |
| Flüssiggas | kW | 2,9 bis 17,5 | 2,9 bis 17,5 | 2,9 bis 23,0 |
| Nenn-Wärmebelastung (Qn) | ||||
| Erdgas | kW | 3,0 bis 10,3 | 3,0 bis 17,8 | 3,0 bis 23,4 |
| Flüssiggas | kW | 3,0 bis 10,3 | 3,0 bis 17,8 | 3,0 bis 23,4 |
| Nenn-Wärmebelastung bei Trinkwassererwärmung (Qnw) | ||||
| Erdgas | kW | 3,0 bis 17,8 | 3,0 bis 17,8 | 3,0 bis 23,4 |
| Flüssiggas | kW | 3,0 bis 17,8 | 3,0 bis 17,8 | 3,0 bis 23,4 |
| Grunddaten | ||||
| Produkt-ID-Nummer | CE-0085DL0217 | |||
| Schutzart gemäß EN 60529 | IPX4 gemäß EN 60529 | |||
| NOx | 6 | 6 | 6 | |
| Elektr. Leistungsaufnahme (im Auslieferungszustand) | W | 40 | 48 | 67 |
| Nennspannung | V | 230 | ||
| Nennfrequenz | Hz | 50 | ||
| Geräteabsicherung | A | 4,0 | ||
| Vorsicherung (Netz) | A | 16 | ||
| Einstellung elektronischer Temperaturwächter (TN) | °C | 91 | ||
| Einstellung elektronischer Temperaturbegrenzer | °C | 110 | ||
| Einstellung elektronischer Abgastemperaturbegrenzer | °C | 110 | ||
| Wasserinhalt (ohne Membran-Druckausdehnungsgefäß) | l | 3,0 | 3,0 | 3,0 |
| Max. Vorlauftemperatur | °C | 82 | 82 | 82 |
| Zul. Betriebsdruck | bar | 3 | 3 | 3 |
| MPa | 0,3 | 0,3 | 0,3 | |
| Gasanschluss | R | ¾ | ¾ | ¾ |
| Verfügbarer Förderdruck für die Art B23P | Pa | 232 | 527 | 698 |
| Max. Kondenswassermenge nach DWA-A 251 | l/h | 2,5 | 2,5 | 3,3 |
| Kondenswasseranschluss (Schlauchtülle) | Ø mm | 20 bis 24 | 20 bis 24 | 20 bis 24 |
| Abgasanschluss | Ø mm | 60 | 60 | 60 |
| Zuluftanschluss | Ø mm | 100 | 100 | 100 |
| Norm-Nutzungsgrad bei TV/TR = 40/30 °C | % | Bis 98 (Hs) | ||
| Gasanschlussdruck | ||||
| Erdgas | mbar | 20 | 20 | 20 |
| kPa | 2 | 2 | 2 | |
| Flüssiggas | mbar | 50 | 50 | 50 |
| kPa | 5 | 5 | 5 | |
| Max. zul. Gasanschlussdruck 1) | ||||
| Erdgas | mbar | 13 bis 25,0 | 13 bis 25,0 | 13 bis 25,0 |
| kPa | 1,3 bis 2,5 | 1,3 bis 2,5 | 1,3 bis 2,5 | |
| Flüssiggas | mbar | 25 bis 57,5 | 25 bis 57,5 | 25 bis 57,5 |
| kPa | 2,5 bis 5,75 | 2,5 bis 5,75 | 2,5 bis 5,75 | |
| Schall-Leistungspegel (Angaben nach EN ISO 15036-1) | ||||
| – Bei Teillast | dB(A) | 31,9 | 31,9 | 31,9 |
| – Bei Nenn-Wärmeleistung (Trinkwassererwärmung) | dB(A) | 42,3 | 42,3 | 46,1 |
| Kommunikationsmodul (eingebaut) | ||||
| Frequenzband WiFi | MHz | 2400 bis 2483,5 | ||
| Max. Sendeleistung | dBm | 20 | ||
| Frequenzband Low-Power Funk | MHz | 2400 bis 2483,5 | ||
| Max. Sendeleistung | dBm | 10 | ||
| Versorgungsspannung | V | 24 | ||
| Leistungsaufnahme | W | 4 | ||
| Zulässige Umgebungstemperatur | ||||
| – Bei Betrieb | Frostfrei, trockene und beheizte Räume | |||
| – Bei Lagerung und Transport | °C | –5 bis +60 | ||
| Nenn-Umlaufwassermenge | ||||
| Bei TV/TR = 80/60 °C | l/h | 434 | 752 | 988 |
| Membran-Druckausdehnungsgefäß | ||||
| Inhalt | l | 8 | 8 | 8 |
| Vordruck | bar | 0,75 | 0,75 | 0,75 |
| kPa | 75 | 75 | 75 | |
| Anschlüsse (mit Anschlusszubehör) | ||||
| Kesselvorlauf und -rücklauf | R | ¾ | ¾ | ¾ |
| Kalt- und Warmwasser | G | ½ | ½ | ½ |
| Anschlusswerte (Bezogen auf die max. Belastung und 1013 mbar/15 °C mit Gas) | ||||
| Erdgas E | m³/h | 1,88 | 1,88 | 2,48 |
| Erdgas LL | m³/h | 2,19 | 2,19 | 2,88 |
| Flüssiggas | kg/h | 1,38 | 1,38 | 1,82 |
| Abgaskennwerte | ||||
| Temperatur (bei Rücklauftemperatur von 30 °C) | ||||
| – Bei Nenn-Wärmeleistung | °C | 39 | 41 | 46 |
| – Bei Teillast | °C | 38 | 38 | 38 |
| Temperatur (bei Rücklauftemperatur von 60 °C, bei Trinkwassererwärmung) | °C | 64 | 65 | 67 |
| Überhitzungstemperatur der Abgase | °C | 120 | 120 | 120 |
| Massestrom (bei Trinkwassererwärmung) | ||||
| Erdgas | ||||
| – Bei maximaler Wärmeleistung | kg/h | 31,7 | 31,7 | 41,6 |
| – Bei Teillast | kg/h | 5,6 | 5,6 | 5,6 |
| Flüssiggas | ||||
| – Bei maximaler Wärmeleistung | kg/h | 30,1 | 30,1 | 41,0 |
| – Bei Teillast | kg/h | 5,1 | 5,1 | 5,1 |
| Verfügbarer Förderdruck | Pa | 116 | 116 | 168 |
| mbar | 1,16 | 1,16 | 1,68 | |
| Abmessungen | ||||
| Länge | mm | 360 | ||
| Breite | mm | 400 | ||
| Höhe | mm | 700 | ||
| Gewicht | ||||
| – Ohne Heizwasser und Verpackung | kg | 32,0 | ||
| – Mit Heizwasser | kg | 37,6 | ||
| 1) Liegt der Gasanschlussdruck über dem max. zul. Gasanschlussdruck, muss ein separater Gasdruckregler der Anlage vorgeschaltet werden. |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Datenblatt
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
Deutschland
