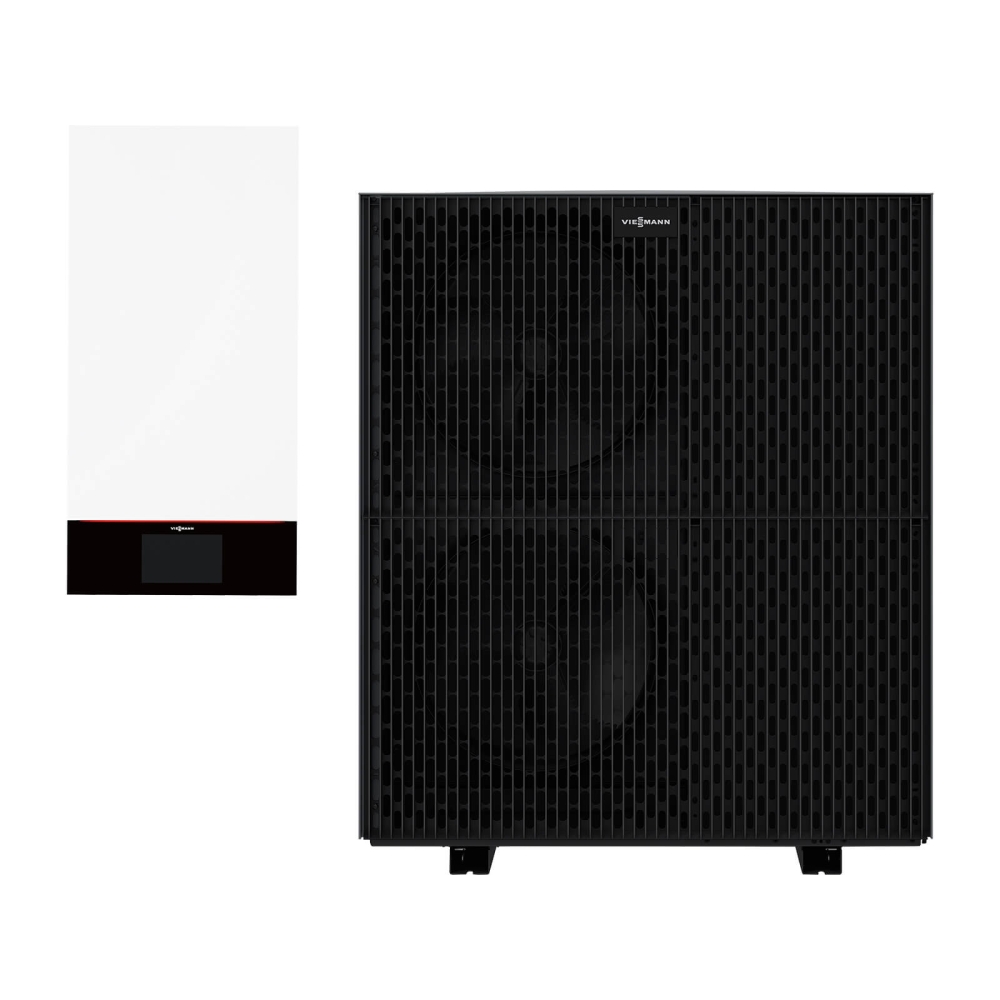

VIESSMANN Vitocal 250-A Modular, A10, 400V, V101, 7,4 kW – Luft/Wasser-Wärmepumpe für Heiz- und Kühlbetrieb als Antifreeze-Variante, mit LAN-Modul
Viessmann Best.-Nrn.: Z032472
Für Raumbeheizung, Raumkühlung und Trinkwassererwärmung in Heizungsanlagen
Die Vitocal 250-A Modular von Viessmann setzt neue Maßstäbe in Effizienz und Flexibilität. Dank eines herausragenden COP-Wertes von bis zu 5,3 bei A7/W35 nach EN 14511 überzeugt sie durch besonders geringe Betriebskosten und eine starke Leistung selbst im Teillastbetrieb – ermöglicht durch moderne DC-Inverter-Technologie. Mit einer maximalen Vorlauftemperatur von bis zu 70 °C bei –10 °C Außentemperatur eignet sich diese Wärmepumpe ideal sowohl für energieeffiziente Neubauten als auch für die anspruchsvolle Modernisierung. Das natürliche Kältemittel R290 mit extrem niedrigem GWP von nur 0,02 macht die Anlage zudem zu einer besonders klimafreundlichen Wahl.
Neben hoher Energieeffizienz punktet die Vitocal 250-A Modular mit maximalem Komfort und smarter Bedienbarkeit. Die reversible Ausführung sorgt für zuverlässiges Heizen und Kühlen, während das Advanced Acoustics Design+ (AAD+) einen außergewöhnlich leisen Betrieb gewährleistet. Durch integriertes WLAN oder optionalen LAN-Anschluss ist die Wärmepumpe mühelos internetfähig und lässt sich bequem über die ViCare App oder ViGuide steuern, optimieren und warten. Eine geführte Inbetriebnahme erleichtert den Start, und die Kaskadenfunktion ermöglicht die Kombination von bis zu fünf Wärmepumpen zur Raumheizung, Kühlung und Trinkwassererwärmung – perfekt für größere Gebäude und hohe Leistungsanforderungen.
In der Antifreeze-Ausführung ist die Außeneinheit der Vitocal 250-A Modular noch mit einer Ventilatorringheizung und einer elektrischen Begleitheizung für die Kondenswasserwanne ausgestattet. Dadurch ist diese Ausführung besonders für kältere Regionen geeignet.
Auslieferungszustand der Inneneinheit
- Eingebautes 4/3-Wege-Ventil Heizen/Trinkwassererwärmung/Bypass
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis/Heiz-/Kühlkreis 1
- Eingebauter Heizwasser-Durchlauferhitzer
- Eingebauter Pufferspeicher 16 l
- Eingebautes Sicherheitsventil und Digital-Manometer
- Witterungsgeführte Wärmepumpenregelung mit Außentemperatursensor
- Erweiterungsmodul LAN zur Integration in die Inneneinheit
- Volumenstromerfassung
- Wandhalterung
Auslieferungszustand der Außeneinheit
- Invertergesteuerter Verdichter, 4-Wege-Umschaltventil, elektronisches Expansionsventil, Verdampfer, Verflüssiger, EC-Ventilator
- Mit Kältemittel-Betriebsfüllung R290
- Heizwasserfilter vor Verflüssiger
- Tragehilfe
- Integrierte Ventilatorringheizung
- Elektrische Begleitheizung für die Kondenswasserwanne
Lieferumfang der Wärmepumpe
- 1 × 7988232 ODU 250-A AWMOF-251.A1.10-400-V002
- 1 × 7098468 IDU-A Modular AWMIW.A1.19-V051
- 1 × 7055257 TU-Set Vitocal 250-A
- 1 × 7977285 Beipack Elektrik ODU
- 1 × 7984901 LAN-Erweiterung
Erforderliches Zubehör: Montagehilfe Basic oder Comfort (nicht im Lieferumfang enthalten).
Technische Daten (Wärmepumpe)
| Luft/Wasser-Wärmepumpe Vitocal 250-A Modular (400V) | Einheit | A10 | A13 | A16 | A19 |
|---|---|---|---|---|---|
| Viessmann Best.-Nrn. (Normale Ausführung) | Z032357 | Z032358 | Z032359 | Z032360 | |
| Viessmann Best.-Nrn. (Antifreeze Ausführung) | Z032472 | Z032473 | Z032474 | Z032475 | |
| Energieeffizienz | |||||
| Energieeffizienzklasse (W35) |  |
 |
|
|
|
| Energieeffizienzklasse (W55) | |
|
|
|
|
| Schall-Leistung bei Nenn-Wärmeleistung 1) | |||||
| Inneneinheit | |||||
| - ErP | dB(A) | 40 | 40 | 40 | 40 |
| Außeneinheit | |||||
| - ErP | dB(A) | 49 | 50 | 48 | 48 |
| - Max. | dB(A) | 58 | 58 | 56 | 57 |
| - Geräuschreduzierter Betrieb, Stufe 2 | dB(A) | 53 | 53 | 49 | 50 |
| Leistungsdaten Heizen nach EN 14511 (A2/W35) | |||||
| Nenn-Wärmeleistung | kW | 5,8 | 6,5 | 7,6 | 8,6 |
| Drehzahl Ventilator | 1/min | 425 | 440 | 483 | 520 |
| Elektrische Leistungsaufnahme | kW | 1,31 | 1,68 | 1,76 | 2,13 |
| Leistungszahl ε bei Heizbetrieb (COP) | 4,46 | 3,98 | 4,30 | 4,06 | |
| Leistungsregelung | kW | 2,20 bis 11,0 | 2,60 bis 12,3 | 6,28 bis 12,8 | 6,28 bis 13,2 |
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5K) | |||||
| Nenn-Wärmeleistung | kW | 7,4 | 8,1 | 8,5 | 9,0 |
| Drehzahl Ventilator | 1/min | 430 | 440 | 422 | 432 |
| Luftvolumenstrom | m³/h | 4045 | 4188 | 3608 | 3693 |
| Elektrische Leistungsaufnahme | kW | 1,34 | 1,51 | 1,60 | 1,71 |
| Leistungszahl ε bei Heizbetrieb (COP) | 5,50 | 5,39 | 5,31 | 5,27 | |
| Leistungsregelung | kW | 2,6 bis 12,0 | 3,0 bis 13,4 | 7,4 bis 17,1 2) | 7,4 bis 18,5 2) |
| Leistungsdaten Heizen nach EN 14511 (A–7/W35) | |||||
| Nenn-Wärmeleistung | kW | 10,0 | 11,1 | 11,7 | 12,3 |
| Elektrische Leistungsaufnahme | kW | 3,07 | 3,75 | 4,00 | 4,24 |
| Leistungszahl ε bei Heizbetrieb (COP) | 3,16 | 2,97 | 2,95 | 2,87 | |
| Leistungsdaten Heizen nach EN 14511 (A–7/W55) | |||||
| Nenn-Wärmeleistung | kW | 9,18 | 10,6 | 11,8 | 12,5 |
| Elektrische Leistungsaufnahme | kW | 4,31 | 4,60 | 5,13 | 5,60 |
| Leistungszahl ε bei Heizbetrieb (COP) | 2,13 | 2,30 | 2,30 | 2,20 | |
| Leistungsdaten Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnisse) | |||||
| Niedertemperaturanwendung (W35) | |||||
| - Energieeffizienz ηS | % | 206 | 201 | 190 | 191 |
| - Nenn-Wärmeleistung Prated | kW | 10,0 | 12,5 | 13,3 | 13,6 |
| - Saisonale Leistungszahl (SCOP) | 5,22 | 5,09 | 4,85 | 4,86 | |
| Mitteltemperaturanwendung (W55) | |||||
| - Energieeffizienz ηS | % | 163 | 162 | 153 | 152 |
| - Nenn-Wärmeleistung Prated | kW | 9,6 | 12,2 | 12,1 | 13,2 |
| - Saisonale Leistungszahl (SCOP) | 4,15 | 4,12 | 3,92 | 3,89 | |
| Leistungsdaten Kühlen nach EN 14511 (A35/W7) | |||||
| Nenn-Kühlleistung | kW | 3,90 | 5,15 | 6,58 | 7,38 |
| Drehzahl Ventilator | 1/min | 550 | 550 | --- | --- |
| Elektrische Leistungsaufnahme | kW | 1,18 | 1,21 | 1,72 | 1,96 |
| Leistungszahl bei Kühlbetrieb (EER) | 3,30 | 4,25 | 3,83 | 3,78 | |
| Leistungsregelung | kW | 3,90 bis 6,4 | 4,20 bis 7,7 | 6,41 bis 11,8 | 7,19 bis 13,3 |
| Leistungsdaten Kühlen durchschnittliche Klimaverhältnisse (A35/W7) | |||||
| Nenn-Kühlleistung Prated | kW | 6,53 | 8,00 | 11,90 | 13,30 |
| Saisonale Kühlleistungszahl (SEER) | 4,59 | 5,68 | 4,38 | 4,48 | |
| Leistungsdaten Kühlen nach EN 14511 (A35/W18) | |||||
| Nenn-Kühlleistung | kW | 6,50 | 8,08 | 9,49 | 10,54 |
| Drehzahl Ventilator | 1/min | 550 | 550 | --- | --- |
| Elektrische Leistungsaufnahme | kW | 1,23 | 1,31 | 1,77 | 2,03 |
| Leistungszahl bei Kühlbetrieb (EER) | 5,30 | 6,15 | 5,37 | 5,20 | |
| Leistungsregelung | kW | 6,50 bis 13,0 | 6,80 bis 15,1 | 9,49 bis 16,8 | 10,50 bis 18,7 |
| Leistungsdaten Kühlen durchschnittliche Klimaverhältnisse (A35/W18) | |||||
| Nenn-Kühlleistung Prated | kW | 9,05 | 11,00 | 16,80 | 18,70 |
| Saisonale Kühlleistungszahl (SEER) | 6,65 | 6,50 | 5,73 | 5,68 | |
| Lufteintrittstemperatur | |||||
| Kühlbetrieb | |||||
| - Min. | °C | +15 | |||
| - Max. | °C | +45 | |||
| Heizbetrieb | |||||
| - Min. | °C | -20 | |||
| - Max. | °C | +40 | |||
| Heizwasser (Sekundärkreis) | |||||
| Inhalt ohne Ausdehnungsgefäß | l | 18 | |||
| Mindestvolumenstrom Wärmepumpenkreis (Abtauen) | l/h | 1000 | |||
| Max. Vorlauftemperatur | °C | 70 | |||
| Elektrische Werte – Außeneinheit | |||||
| Nennspannung | 3/N/PE 400 V~/50 Hz | ||||
| Max. Betriebsstrom | A | 12,0 | 12,0 | 14,0 | 14,0 |
| Cos φ | 0,96 | 0,96 | 0,85 | 0,85 | |
| Anlaufstrom Verdichter, invertergeregelt | A | < 10 | < 10 | < 10 | < 10 |
| Anlaufstrom Verdichter bei blockiertem Rotor | A | < 10 | < 10 | < 10 | < 10 |
| Absicherung | B16A | B16A | B16A | B16A | |
| Schutzart | IPX4 | IPX4 | IPX4 | IPX4 | |
| Elektrische Werte – Inneneinheit | |||||
| Elektronik | |||||
| - Nennspannung | 1/N/PE 230 V~/50 Hz | ||||
| - Absicherung Netzanschluss | 1 × B16A | ||||
| - Absicherung intern | T 6,3 A H/250 V~ | ||||
| Heizwasser-Durchlauferhitzer | |||||
| - Heizleistung (Max.) | kW | 8,0 | |||
| - Heizleistung (Stufe 1) | kW | 2,4 | |||
| - Heizleistung (Stufe 2) | kW | 2,4 | |||
| - Heizleistung (Stufe 3) | kW | 3,2 | |||
| - Nennspannung | 3/N/PE 400 V~/50 Hz | ||||
| - Absicherung Netzanschluss | 3 × B16A | ||||
| Max. elektrische Leistungsaufnahme | |||||
| Außeneinheit | |||||
| - Ventilator | W | 2 × 140 | 2 × 140 | 2 × 170 | 2 × 170 |
| - Gesamt | kW | 4,8 | 5,4 | 7,2 | 7,2 |
| Inneneinheit | |||||
| - Integrierte Sekundärpumpe/Heizkreispumpe Heiz-/Kühlkreis 1 (PWM) | W | 63 | |||
| - Integrierte Heizkreispumpe Heiz-/Kühlkreis 2 (PWM) | W | 26 | |||
| - Energieeffizienzindex EEI der Umwälzpumpen | ≤ 0,2 | ||||
| - Regelung/Elektronik | W | 5 | |||
| - Max. Anschlussleistung Betriebskomponenten 230 V~ | W | 1000 | |||
| Mobile Datenübertragung | |||||
| WLAN | |||||
| - Übertragungsstandard | IEEE 802.11 b/g/n | ||||
| - Frequenzband | MHz | 2400 bis 2483,5 | |||
| - Max. Sendeleistung | dBm | +15 | |||
| Low-Power-Funk | |||||
| - Übertragungsstandard | IEEE 802.15.4 | ||||
| - Frequenzband | MHz | 2400 bis 2483,5 | |||
| - Max. Sendeleistung | dBm | +6 | |||
| Kältekreis | |||||
| Arbeitsmittel | R290 | ||||
| - Sicherheitsgruppe | A3 | A3 | A3 | A3 | |
| - Füllmenge | kg | 2,0 | 2,0 | 2,0 | 2,0 |
| - Treibhauspotenzial (GWP)3) | 0,02 | 0,02 | 0,02 | 0,02 | |
| - CO2-Äquivalent | t | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Verdichter (Vollhermetik) | Typ | Doppelrollkolben | Scroll | ||
| - Öl im Verdichter | Typ | HAF68 | HAF68 | PAG | PAG |
| - Ölmenge im Verdichter | l | 1,150 ±0,020 | 1,150 ±0,020 | 1,380 ±0,030 | 1,380 ±0,030 |
| Zulässiger Betriebsdruck | |||||
| - Hochdruckseite | bar | 30,3 | 30,3 | 30,3 | 30,3 |
| MPa | 3,03 | 3,03 | 3,03 | 3,03 | |
| - Niederdruckseite, Temperaturbereich –10 °C bis +150 °C | bar | 30,3 | 30,3 | 30,3 | 30,3 |
| MPa | 3,03 | 3,03 | 3,03 | 3,03 | |
| - Niederdruckseite, Temperaturbereich –50 °C bis –10 °C | bar | 30,3 | 30,3 | 24,0 | 24,0 |
| MPa | 3,03 | 3,03 | 2,40 | 2,40 | |
| Zulässiger Betriebsdruck | |||||
| sekundärseitig | bar | 3,0 | |||
| MPa | 0,3 | ||||
| Länge der Verbindungsleitung | |||||
| Inneneinheit — Außeneinheit (z. B. Quattro-Verbindungsleitung) | m | 5 bis 20 | |||
| Anschlüsse an Inneneinheit ohne Montagehilfe | |||||
| Heizwasservorlauf/-rücklauf Heiz-/Kühlkreise oder externer Pufferspeicher | mm | Cu 28 × 1,0 | |||
| Heizwasservorlauf/-rücklauf Speicher-Wassererwärmer | mm | Cu 22 × 1,0 | |||
| Heizwasservorlauf/-rücklauf Außeneinheit | mm | Cu 28 × 1,0 | |||
| Abmessungen – Außeneinheit | |||||
| Gesamtlänge | mm | 600 | 600 | 680 | 680 |
| Gesamtbreite | mm | 1144 | 1144 | 1144 | 1144 |
| Gesamthöhe | mm | 1382 | 1382 | 1382 | 1382 |
| Abmessungen – Inneneinheit | |||||
| Gesamtlänge | mm | 360 | 360 | 360 | 360 |
| Gesamtbreite | |||||
| - mit 1 integrierten Heiz-/Kühlkreis | mm | 450 | 450 | 450 | 450 |
| - mit 2 integrierten Heiz-/Kühlkreisen | mm | 600 | 600 | 600 | 600 |
| Gesamthöhe | mm | 920 | 920 | 920 | 920 |
| Gesamtgewicht | |||||
| Außeneinheit | kg | 221 | 221 | 257 | 257 |
| Inneneinheit | |||||
| - Leer | kg | 47 | 47 | 47 | 47 |
| - Befüllt (max.) | kg | 75 | 75 | 75 | 75 |
|
1) Messung des Schall-Leistungs-Summenpegels in Anlehnung an DIN EN 12102-1:2023 und DIN EN ISO 3744:2011 im ErP Punkt C nach DIN EN 14825 mit den Betriebsbedingungen A7/W55. 2) Leistungsregelung nicht gemäß EN 14511. 3) Gestützt auf den Sechsten Sachstandsbericht des Zwischenstaatlichen Ausschusses für Klimaänderungen (IPCC AR6). |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
Datenblatt
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
Deutschland
