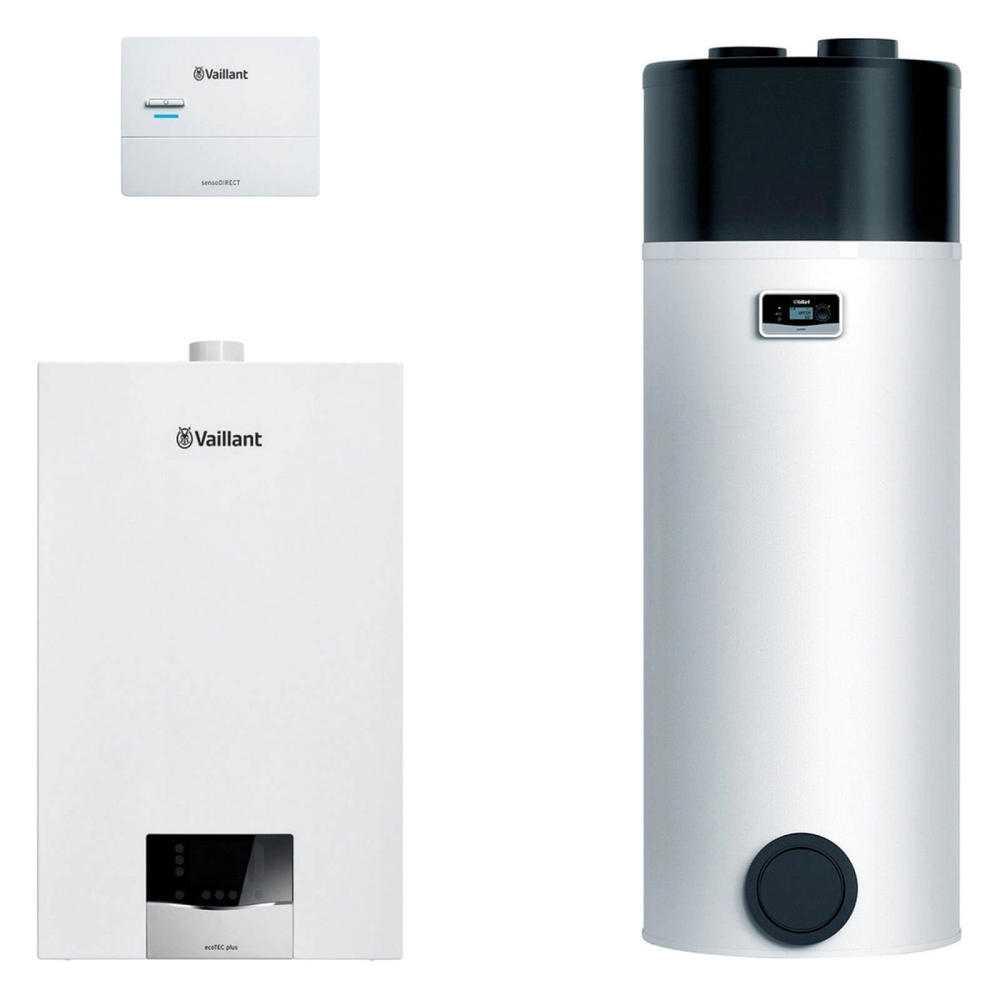

Vaillant Paket 1.678/2 ecoTEC plus VC 15CS/1-5, aroSTOR VWL BM 200/5, VRC 710

Artikelnummer: 8000013974
EAN: 4024074949795
Kategorie: Gasheizung

Produktdatenblatt

5.720,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Momentan nicht verfügbar

Beschreibung

Vaillant Paket 1.678/2 ecoTEC plus VC 15 CS/1-5, aroSTOR VWL BM 200/5, VRC 710

Therme

ecoTEC plus VC 15 CS/1-5 E/LL/P

Vaillant Bestell-Nr.: 0010043897

(Vorgängermodell Bestell-Nr.: 0010022006)

3,4 - 16,4 kW bei 50/30°C Erdgas E,Erdgas LL (Min - Max)

3 - 14,8 kW bei 80/60°C Erdgas E,Erdgas LL (Min - Max)

Der neue ecoTEC plus eignet sich ideal als zentrales Heizsystem im Ein- oder Mehrfamilienhaus mit bis zu sechs Wohneinheiten. Dabei überzeugt er mit hocheffizienter Gas-Brennwerttechnik und modernem Design.

Neue Technik für höchste Effizienz

Mit dem neuen ecoTEC plus treffen Sie eine zukunftssichere Entscheidung: Die selbstadaptierende Verbrennungsregelung IoniDetect erkennt alle Gasarten automatisch und gleicht Qualitätsschwankungen aus. Dadurch wird immer eine optimale Verbrennung sowie eine maximale Energieausbeute erreicht – heute und in Zukunft. Der neue ecoTEC plus ist als Therme für den reinen Heizbetrieb (VC) und auch als Kombigerät mit integrierter Warmwasserbereitung (VCW) oder integriertem Warmwasserspeicher (VCI) erhältlich.

Modernes Design und smarte Konnektivität

Auch optisch war der ecoTEC plus nie besser. Das moderne neue Design überzeugt – genauso wie das einheitliche Bedienkonzept von Gerätedisplay und Reglern für eine schnelle Inbetriebnahme und Einstellung des Geräts. Wir empfehlen zusätzlich das Internetmodul sensoNET, damit Sie den ecoTEC plus komfortabel per App steuern können – und Ihr Installateur myVAILLANT Pro für die einfache und zeitsparende Ferndiagnose und -parametrierung nutzen kann.

Lieferumfang

1 × ecoTEC plus VC 15 CS/1-5 E/LL/P
1 × Gerätehalter
1 × Ablaufrohr und Verschraubung für das Sicherheitsventil
1 × Kondensatablaufleitung
1 × Aufkleber für Flüssiggasumstellung
1 × Beutel mit Kleinmaterial (Montagesatz)
1 × Betriebsanleitung
1 × Installations-/Wartungsanleitung
1 × Montageanleitung Luft-Abgas-System
1 × Montageschablone
1 × Garantiekarte
1 × Produktdatenblatt, Energieeffizienzlabel, diverse Aufkleber

Produktausstattung

Hocheffizienz-Pumpe
Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss
Integral-Kondensations-Wärmetauscher aus Edelstahl
Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines Speicherladekreises integriert
Vorrang-Umschaltventil
eBUS-Schnittstelle
Beleuchtetes Grafikdisplay mit Touch-Bedienelementen
Diagnoseschnittstelle integriert

Vaillant ecoTEC plus VC CS/1-5 E/LL/P Querschnitt

Regelung

Witterungsgeführte Regelung sensoDIRECT VRC 710

Vaillant Bestell-Nr.: 0020274790

Besonderes Merkmal

Witterungsgeführter eBUS-Regler
Komfortable sensoAPP Steuerung für Android und iOS (Internetmodul VR 921 nötig)
Intuitive Bedienbarkeit ohne Vorkenntnisse am TFT-Grafikdisplay des ecoTEC exclusive 1-7 mit Touch-Bedienelementen
Schnelle Inbetriebnahme und Systemkonfiguration durchgeführte Fragestellungen im neuen Installationsassistenten
Werkzeuglose Montage am ecoTEC exclusive/1-7

Produktausstattung

Wochenplaner für Heizen, Warmwasser und Zirkulation
Abwesenheitsfunktion
Flexible Estrichtrocknungsfunktion

Einsatzmöglichkeit

Nur in Verbindung mit ecoTEC exclusive/1-7 einsetzbar
Verwendbar für 1 direkten Heizkreis und optionaler Warmwasserbereitung
Erweiterbar mit der Einzelraumregelung ambiSENSE
Nur in Verbindung mit dem ecoTEC exclusive /1-7 einsetzbar

Warmwasserwärmepumpe

aroSTOR VWL BM 200/5 Warmwasserwärmepumpe

Vaillant Bestell-Nr.: 0010026818

Besondere Merkmale

Warmwassertemperatur im Wärmepumpenbetrieb bis zu 60°C möglich
Intelligente Nutzung von selbsterzeugter Energie (PV)
Boostfunktion (einmalige Speicherladung mit maximal möglicher Leistung)
Steckdosenfertiges Anschlusskabel
Leichte Installation und Einbindung in bestehende Heizungsanlagen (VWL BM)

aroSTOR VWL BM 200/5 Warmwasserwärmepumpe

Technische Daten – Tabellen

Technische Daten

Gas-Kompaktgeräte mit Brennwerttechnik – ecoTEC plus	Einheit	VC 10 CS/1-5	VC 15 CS/1-5	VC 20 CS/1-5	VC 25 CS/1-5	VC 30 CS/1-5
Bestell-Nr.		0010043896	0010043897	0010043898	0010043899	0010043900
Vorgängermodell Bestell-Nr.		0010022005	0010022006	0010022007	0010022008	0010022009
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung		–	–	–	–	–
Grunddaten
Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max)	kW	3,4 - 10,9	3,4 - 16,4	3,4 - 21	3,4 - 26,4	4,5 - 33,3
Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max)	kW	3 - 9,9	3 - 14,8	3 - 19,7	3 - 24,7	4 - 30
Heizleistung bei 50/30°C Flüssiggas (Min - Max)	kW	5,4 - 10,9	5,4 - 16,4	5,4 - 21	5,4 - 26,4	8,4 - 33,3
Heizleistung bei 80/60°C Flüssiggas (Min - Max)	kW	4,8 - 9,9	4,8 - 14,8	4,8 - 19,7	4,8 - 24,7	7,8 - 30
Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas (Max)	kW	20	20	24	27,5	34,8
Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL,Flüssiggas	%	109	109	110	109	110
Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas	%	98
Jahreszeitbedingte Raumheizungseeffizienz ηs	%	92	93	94	94	94
Elektr. Leistungsaufnahme bei 30 %	W	52	45	41	57	59
Elektr. Leistungsaufnahme im Heizbetrieb (Max)	W	66	56	55	91	80
Elektr. Leistungsaufnahme im standby	W	2
Beinhaltete Bauteile bei elektr. Leistung		Pumpe
Bereitschaftswärmeverlust bei tK 70°C	%	0,91	0,61	0,45	0,36	0,3
Inhalt heizungsseitig	l	2,1	2,1	2,1	2,1	2,6
Max Betriebsdruck heizungsseitig	bar	3
Max Heizungs-Vorlauftemperatur	°C	85
Anschlusswert bei Erdgas E¹⁾ ²⁾	m³/h	2,2	2,2	2,6	3	3,8
Anschlusswert bei Erdgas LL¹⁾ ²⁾	m³/h	2,5	2,5	3	3,5	4,4
Anschlusswert bei Flüssiggas¹⁾ ²⁾	kg/h	0,8	0,8	1	1,1	1,5
Kondenswassermenge bei 50/30°C	l/h	1,02	1,53	2,04	2,55	3,06
Pumpen-Volumenstrom bei ΔT 20 K (Restförderhöhe)	l/h (mbar)	430 (200)	645 (200)	849 (200)	1.075 (200)	1.290 (200)
Ausdehnungsgefäßinhalt	l	10
Vordruck	bar	0,75
Spannung		230V/50Hz
Produktmaß (Höhe / Breite / Tiefe)	mm	720 / 440 / 348
Gewicht Produkt	kg	34	34	34	34	39
Anschluss Heizung (VL und RL)		G 3/4
Anschluss Speicher		G 1/2
Anschluss Gas		Ø 20 mm
Anschluss Luft,Abgas		Ø 60/100	Ø 60/100	Ø 60/100	Ø 60/100	Ø 80/125
CE PIN		0063CU3910
Gasgerätekategorie		I2N, I3P
¹⁾ Dieser Wert dient zur Dimensionierung der Anschlussleitung ²⁾ Bezogen auf 15°C und 1013 mbar

Technische Daten der Warmwasserwärmepumpe

aroSTOR Warmwasserwärmepumpe	Einheit	VWL B 200/5	VWL B 270/5
Vaillant Bestell-Nr.		0010026818	0010026817
Energieeffizienzklasse Warmwasserbereitung
Heizleistung / Elektr. Leistung / COP bei A7/W55	kW / kW / -	1,22 / 0,38 / 3,19	1,19 / 0,38 / 3,14
Heizleistung / Elektr. Leistung / COP bei A15/W55	kW / kW / -	1,5 / 0,42 / 3,57	1,44 / 0,4 / 3,58
Speicher-Gesamtinhalt	l	200	270
Spannung Wärmepumpe		230V/50Hz	230V/50Hz
Elektr. Leistung Zusatzheizung	kW	1,2	1,2
Elektr. Leistungsaufnahme (Max)	kW	1,9	1,9
Sicherung		8A	8A
Bereitschaftswärmeverlust Speicher	kWh/24h	1,61	1,77
Temperatur Warmwasser - Wärmepumpenbetrieb (max.)	°C	60	60
Temperatur Warmwasser - Mit elektrischer Zusatzheizung (max.)	°C	65	65
Temperatur Warmwasser - Mit elektrischer Zusatzheizung, Legionellenschutzfunktion (max.)	°C	70	70
Max Betriebsdruck warmwasserseitig	bar	6	6
Temperatur Wärmequelle (Min - Max)	°C	-7 - 45	-7 - 45
Anschlussleitung Wärmequelle (Max,Ø 160 mm,biegsam - Max,Ø 160 mm,starr)	m	10 - 20	10 - 20
Produktmaß (Höhe / Breite / Tiefe)	mm	1.458 / 634 / 634	1.783 / 634 / 634
Gewicht Produkt	kg	55	68
Art der Installation		Stand	Stand
Kältemittel (natürlich)		R290	R290
Kältemittelmenge	kg	0,15	0,15
Treibhauspotential nach Verordnung (EU)		3	3
CO2 Äquivalent	t	0,00045	0,00045
Mind. Volumen Aufstellraum nach EN 378 (bei Werksbefüllung)	m³	18,75	18,75
Anschluss Kaltwasser,Warmwasser,Rücklauf,Vorlauf		R 3/4	R 3/4
Anschluss Luftkanal		Ø 160 mm	Ø 160 mm
