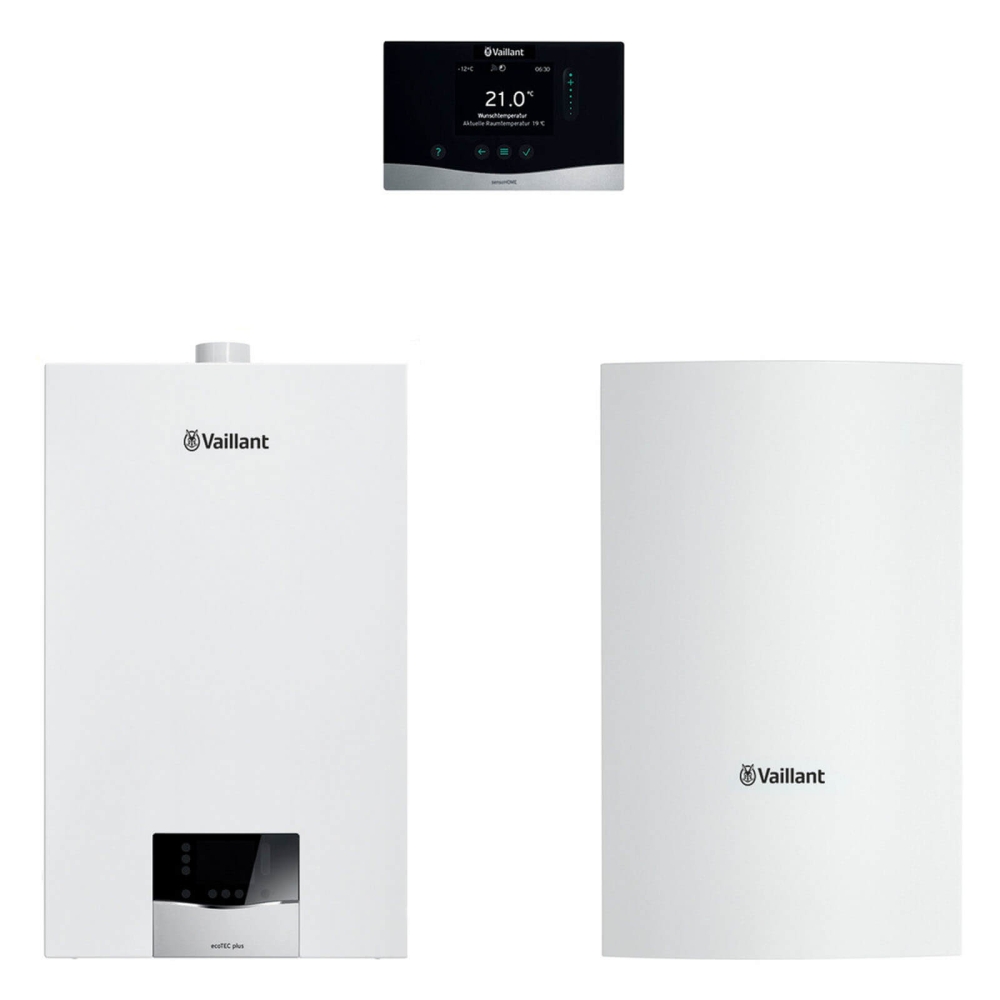

Vaillant Paket 1.760/3 ecoTEC plus VC 10CS/1-5,VRT 380/2,VIH Q 75/2 B,Zubehör

Artikelnummer: 8000014448
EAN: 4024074950951
Kategorie: Gasheizung

Produktdatenblatt

3.863,50 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar
Lieferzeit: 1 - 5 Werktage (DE)

Stück

Beschreibung

Vaillant Paket 1.760/2 ecoTEC plus VC 10 CS/1-5, VRT 380/2, VIH Q 75/2B, Zubehör

Therme

ecoTEC plus VC 10 CS/1-5 E/LL/P

Vaillant Bestell-Nr.: 0010043896

(Vorgängermodell Bestell-Nr.: 0010022005)

3,4 - 10,9 kW bei 50/30°C Erdgas E,Erdgas LL (Min - Max)

3 - 9,9 kW bei 80/60°C Erdgas E,Erdgas LL (Min - Max)

Der neue ecoTEC plus eignet sich ideal als zentrales Heizsystem im Ein- oder Mehrfamilienhaus mit bis zu sechs Wohneinheiten. Dabei überzeugt er mit hocheffizienter Gas-Brennwerttechnik und modernem Design.

Neue Technik für höchste Effizienz

Mit dem neuen ecoTEC plus treffen Sie eine zukunftssichere Entscheidung: Die selbstadaptierende Verbrennungsregelung IoniDetect erkennt alle Gasarten automatisch und gleicht Qualitätsschwankungen aus. Dadurch wird immer eine optimale Verbrennung sowie eine maximale Energieausbeute erreicht – heute und in Zukunft. Der neue ecoTEC plus ist als Therme für den reinen Heizbetrieb (VC) und auch als Kombigerät mit integrierter Warmwasserbereitung (VCW) oder integriertem Warmwasserspeicher (VCI) erhältlich.

Modernes Design und smarte Konnektivität

Auch optisch war der ecoTEC plus nie besser. Das moderne neue Design überzeugt – genauso wie das einheitliche Bedienkonzept von Gerätedisplay und Reglern für eine schnelle Inbetriebnahme und Einstellung des Geräts. Wir empfehlen zusätzlich das Internetmodul sensoNET, damit Sie den ecoTEC plus komfortabel per App steuern können – und Ihr Installateur myVAILLANT Pro für die einfache und zeitsparende Ferndiagnose und -parametrierung nutzen kann.

Lieferumfang

1 × ecoTEC plus VC 10 CS/1-5 E/LL/P
1 × Gerätehalter
1 × Ablaufrohr und Verschraubung für das Sicherheitsventil
1 × Kondensatablaufleitung
1 × Aufkleber für Flüssiggasumstellung
1 × Beutel mit Kleinmaterial (Montagesatz)
1 × Betriebsanleitung
1 × Installations-/Wartungsanleitung
1 × Montageanleitung Luft-Abgas-System
1 × Montageschablone
1 × Garantiekarte
1 × Produktdatenblatt, Energieeffizienzlabel, diverse Aufkleber

Produktausstattung

Hocheffizienz-Pumpe
Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss
Integral-Kondensations-Wärmetauscher aus Edelstahl
Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines Speicherladekreises integriert
Vorrang-Umschaltventil
eBUS-Schnittstelle
Beleuchtetes Grafikdisplay mit Touch-Bedienelementen
Diagnoseschnittstelle integriert

Vaillant ecoTEC plus VC CS/1-5 E/LL/P Querschnitt

Regelung

raumtemperaturgeführter Raumregler sensoHOME VRT 380/2

Vaillant Bestell-Nr.: 0010045485

Der Einkreisregler sensoHOME 380/2 schafft neue Komfortmöglichkeiten bei Etagenheizungen in Mehrfamilienhäusern. In Verbindung mit dem optional erhältlichen Internetmodul sensoNET und der kostenfreien sensoAPP lässt sich die Heizung komfortabel steuern – von jedem Raum oder unterwegs. Das elegante, zukunftsweisende Design passt in jedes moderne Ambiente. Auch die einfache Handhabung über die intuitiven Touch-Bedienelemente auf dem hochauflösenden TFT-Grafikdisplay werden Sie zu schätzen wissen.

Produktausstattung

TFT-Grafikdisplay mit Touch-Bedienelementen
eBUS-Schnittstelle
Wochenplaner für Heizen, Warmwasser und Zirkulation
Legionellen-Schutzfunktion
Abwesenheitsfunktion
Raumtemperaturregler

Warmwasserspeicher

actoSTOR VIH Q 75/2B Warmwasserspeicher

Vaillant Bestell-Nr.: 0010025313

Besondere Merkmale

Wandhängender, indirekt beheizter Warmwasserspeicher
Technik und Design abgestimmt auf ecoTEC exclusive.../1-7 und ecoTEC plus.../1-5
Optimal passende Verrohrungssätze erhältlich
Hochwertige PU-Schaum-Wärmedämmung

actoSTOR VIH QL 75/2B Warmwasserspeicher

Distanzrahmen

Distanzrahmen 92 mm

Vaillant Bestell-Nr.: 0010025341

Besondere Merkmale

ermöglicht die Montage auf Fremdinstallation, hinterer
Installationsfreiraum 92 mm, z.B. auch für Warmwasserspeicher wandhängend
Verwendbar für ecoTEC exclusive und ecoTEC plus .../1-5

Speichernachrüstsatz

VC-Speichernachrüstsatz | AP/UP mit Speicherfühler

Vaillant Bestell-Nr.: 0020201898

Besondere Merkmale

Heizungsseitige Verrohrung (22 x 1,5mm)
Wartungshähne mit Verschraubungen G 3/4
Gashahn R 3/4 nach TRGI
Speichervor- und Rücklaufanschluss R 3/4 x 15 mm Quetschverschraubung
Speicherfühler
Verwendbar für ecoTEC exclusive VC 156-326, ecoTEC plus VC 146-316, atmoTEC exclusive VC 104

VC-Speichernachrüstsatz | AP/UP mit Speicherfühler

Speicher-Verrohrungssatz

Speicher-Verrohrungssatz, horizontale Installation

Vaillant Bestell-Nr.: 0020152956

Besondere Merkmale

verwendbar für uniSTOR VIH Q
Rechts oder Linksmontage möglich
Speicherverrohrung, Fittinge, Dichtungen, Rohrisolierung und Speicherfühler.
für VIH Q mit ecoTEC plus

Speicher-Verrohrungssatz, horizontale Installation

Technische Daten – Tabellen

Technische Daten

Gas-Kompaktgeräte mit Brennwerttechnik – ecoTEC plus	Einheit	VC 10 CS/1-5	VC 15 CS/1-5	VC 20 CS/1-5	VC 25 CS/1-5	VC 30 CS/1-5
Bestell-Nr.		0010043896	0010043897	0010043898	0010043899	0010043900
Vorgängermodell Bestell-Nr.		0010022005	0010022006	0010022007	0010022008	0010022009
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung		–	–	–	–	–
Grunddaten
Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max)	kW	3,4 - 10,9	3,4 - 16,4	3,4 - 21	3,4 - 26,4	4,5 - 33,3
Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max)	kW	3 - 9,9	3 - 14,8	3 - 19,7	3 - 24,7	4 - 30
Heizleistung bei 50/30°C Flüssiggas (Min - Max)	kW	5,4 - 10,9	5,4 - 16,4	5,4 - 21	5,4 - 26,4	8,4 - 33,3
Heizleistung bei 80/60°C Flüssiggas (Min - Max)	kW	4,8 - 9,9	4,8 - 14,8	4,8 - 19,7	4,8 - 24,7	7,8 - 30
Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas (Max)	kW	20	20	24	27,5	34,8
Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL,Flüssiggas	%	109	109	110	109	110
Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas	%	98
Jahreszeitbedingte Raumheizungseeffizienz ηs	%	92	93	94	94	94
Elektr. Leistungsaufnahme bei 30 %	W	52	45	41	57	59
Elektr. Leistungsaufnahme im Heizbetrieb (Max)	W	66	56	55	91	80
Elektr. Leistungsaufnahme im standby	W	2
Beinhaltete Bauteile bei elektr. Leistung		Pumpe
Bereitschaftswärmeverlust bei tK 70°C	%	0,91	0,61	0,45	0,36	0,3
Inhalt heizungsseitig	l	2,1	2,1	2,1	2,1	2,6
Max Betriebsdruck heizungsseitig	bar	3
Max Heizungs-Vorlauftemperatur	°C	85
Anschlusswert bei Erdgas E¹⁾ ²⁾	m³/h	2,2	2,2	2,6	3	3,8
Anschlusswert bei Erdgas LL¹⁾ ²⁾	m³/h	2,5	2,5	3	3,5	4,4
Anschlusswert bei Flüssiggas¹⁾ ²⁾	kg/h	0,8	0,8	1	1,1	1,5
Kondenswassermenge bei 50/30°C	l/h	1,02	1,53	2,04	2,55	3,06
Pumpen-Volumenstrom bei ΔT 20 K (Restförderhöhe)	l/h (mbar)	430 (200)	645 (200)	849 (200)	1.075 (200)	1.290 (200)
Ausdehnungsgefäßinhalt	l	10
Vordruck	bar	0,75
Spannung		230V/50Hz
Produktmaß (Höhe / Breite / Tiefe)	mm	720 / 440 / 348
Gewicht Produkt	kg	34	34	34	34	39
Anschluss Heizung (VL und RL)		G 3/4
Anschluss Speicher		G 1/2
Anschluss Gas		Ø 20 mm
Anschluss Luft,Abgas		Ø 60/100	Ø 60/100	Ø 60/100	Ø 60/100	Ø 80/125
CE PIN		0063CU3910
Gasgerätekategorie		I2N, I3P
¹⁾ Dieser Wert dient zur Dimensionierung der Anschlussleitung ²⁾ Bezogen auf 15°C und 1013 mbar

Technische Daten des WW-Speichers

uniSTOR Warmwasserspeicher	Einheit	VIH Q 75/2 B
Vaillant Bestell-Nr.		0010025313
Energieeffizienzklasse Warmwasserspeicher
Speicher-Gesamtinhalt	l	68
WW-Ausgangsleistung	l/10min	143
WW-Dauerleistung	l/h	738 (30 kW)
Leistungskennzahl NL		1
Bereitschaftswärmeverlust Speicher	kWh/24h	0,9
Max Betriebsdruck warmwasserseitig	bar	10
Max Betriebsdruck heizungsseitig	bar	10
Temperatur Warmwasser (Max)	°C	85
Gewicht betriebsbereit	kg	123
Produktmaß (Höhe / Breite / Tiefe)	mm	720 / 440 / 440
Gewicht Produkt	kg	50
Anschluss Heizung (VL und RL)		R 3/4
Anschluss Kaltwasser,Warmwasser		R 3/4
Anschluss Anode		M8
