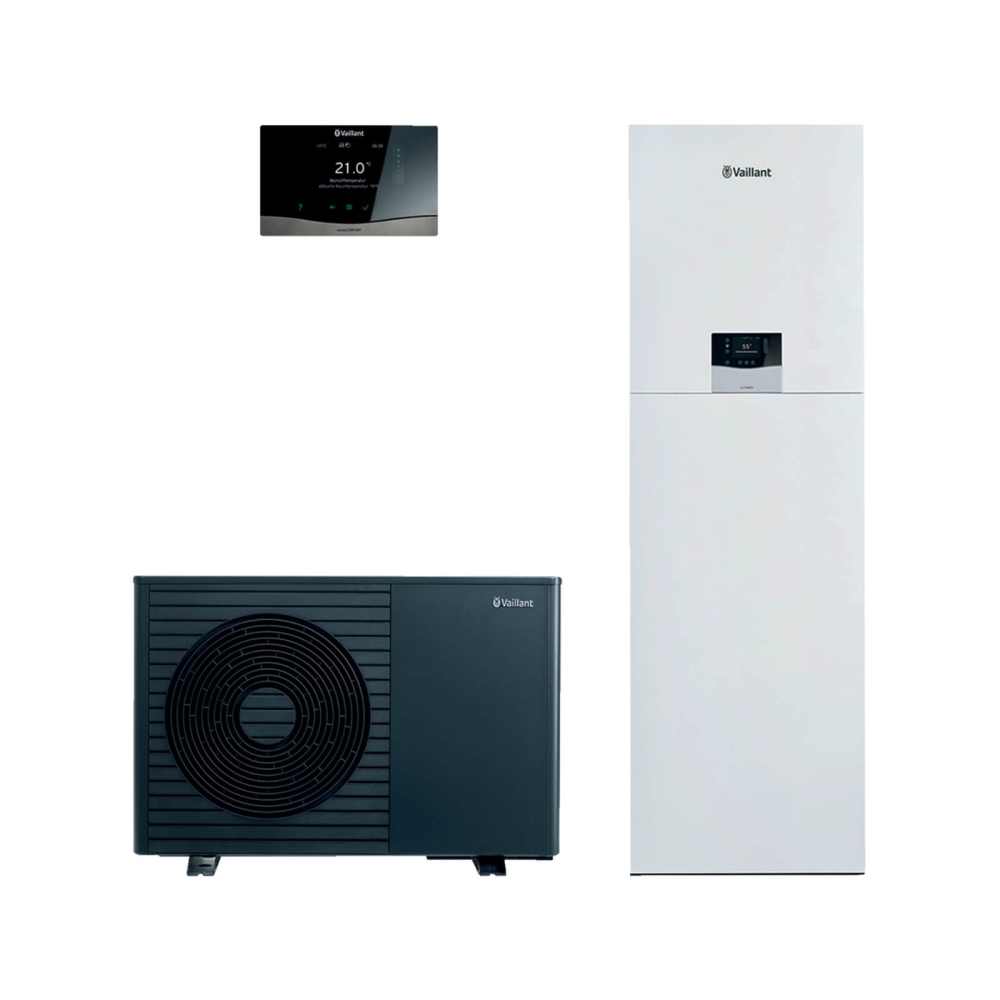

Vaillant Wärmepumpen-Paket 4.3213 – aroTHERM plus VWL 55/8.1 A 230V mit uniTOWER plus /7.1
Vaillant Bestell-Nr.: 8000044770
Paketinhalt
- 1 × 8000044746 aroTHERM plus VWL 55/8.1 A 230V mit uniTOWER VIH QW 190/7 E 18L
- 1 × 0010045478 sensoCOMFORT VRC 720/3
- 1 × 0010038385 Anschlussstutzen Serviceventile G1 (IG) auf Kupferrohr
- 1 × 0020212636 Anschlussset Hydraulikstation
- 1 × 0010042662 Isolierung für Serviceventile
- 1 × 000376 Siphon, Anschluss R1, mit Rosette
Wärmepumpe
aroTHERM plus VWL 55/8.1 A 230V mit uniTOWER VIH QW 190/7
Vaillant Bestell-Nr.: 8000044746
Die Vaillant aroTHERM plus (8.1) verbindet ein elegantes Design mit moderner Wärmepumpentechnik für Neubau und Modernisierung. Sie arbeitet mit dem natürlichen Kältemittel R290, welches einen GWP von nur 0,02 hat. Gleichzeitig unterstützt das Kältemittel eine effiziente Arbeitsweise. Im Wärmepumpenbetrieb sind Vorlauftemperaturen von bis zu 75 °C möglich. Dadurch eignet sich diese Luft/Wasser-Wärmepumpe auch für bestehende Heizkörper und ist eine starke Lösung für modernes Heizen im Bestand.
Ein großer Vorteil der aroTHERM plus 8.1 ist ihr leiser Betrieb. Im schallreduzierten Nachtmodus erreicht sie einen besonders niedrigen Geräuschpegel von nur 27,5 dB(A)*. Das schafft mehr Flexibilität bei der Wahl des Aufstellungsortes und erhöht den Komfort im Alltag. Während viele Luft/Wasser-Wärmepumpen mit R290 größere Schutzbereiche benötigen, bietet Vaillant ein branchenweit einzigartiges Sicherheitskonzept. Dadurch lässt sich die aroTHERM plus 8.1 nahezu ohne Einschränkungen an Türen, Fenstern oder Kellerschächten aufstellen.
Die aroTHERM plus 8.1 ist vielseitig einsetzbar und eignet sich sowohl als reines Wärmepumpensystem als auch für den Betrieb im Hybridsystem. Dank hoher Vorlauftemperaturen kann sie mit Fußbodenheizungen und Radiatoren kombiniert werden. Das macht sie besonders interessant für die Heizungsmodernisierung, bei der vorhandene Wärmeverteilsysteme weiter genutzt werden sollen. Ein zusätzlicher Komfortvorteil ist die integrierte Kühlfunktion. Bei entsprechender Auslegung sorgt sie an heißen Tagen für angenehme Temperaturen, entweder über Gebläsekonvektoren oder über die Fußbodenheizung.
Der Hydrauliktower uniTOWER kombiniert zentrale Komponenten für Heizung und Warmwasserbereitung in einer kompakten Einheit. Der integrierte 188-Liter-Warmwasserspeicher stellt ausreichend Speichervolumen bereit. Für Installation und Wartung bietet der uniTOWER vollen Zugang von vorne, während sich die Anschlüsse übersichtlich an der Oberseite befinden. Gegenüber dem Vorgängermodell uniTOWER plus/6 wurde die Wärmetauscherfläche um 46 Prozent vergrößert. Ein hoher Vorfertigungsgrad und der bereits integrierte Magnetitfilter erleichtern die Einbindung in das Heizsystem. Zusätzlich ermöglicht der Plug-and-Play-Anschluss die unkomplizierte Verbindung mit myVAILLANT connect.
Produktausstattung der Wärmepumpe
- Vormontierter Hydrauliktower für aroTHERM plus/8.1 und pro /7.1 Wärmepumpen für einfache Installation
- SplitMountingConcept zur leichten Einbringung in zwei Teilen
- Integriertes 18-Liter-Ausdehnungsgefäß für zuverlässigen Druckausgleich
- 8,5 kW Heizstab für zusätzliche Heizleistung bei Bedarf
- Integrierter Magenetitabscheider für effiziente Systempflege
- Der modulierende Kompressor mit Invertertechnik passt die Leistung dynamisch an die aktuelle Gebäudeheizlast an
- Integriertes Sicherheitskonzept mit Kältemittel R290 für maximale Betriebssicherheit
- Funktion zur Minimierung der Schutzbereiche
- Aktivierbarer Kühlbetrieb, erfordert bauseitige Vorbereitung des Heizsystems
- Hohe Vorlauftemperaturen ermöglichen eine effiziente Modernisierung bestehender Systeme
- Sound Safe System für besonders leisen Betrieb
- Nahtlose Integration in bestehende Heizsysteme möglich
- Flexibler Hybridbetrieb: bivalent alternativ, parallel oder mit triVAI Parameter
Besondere Merkmale der Wärmepumpe
- Ein minimaler Schutzbereich ermöglicht maximale Freiheit bei der Aufstellung der Außeneinheit
- Elegantes Design in Vaillant-Anthrazit
- Die beste Lösung für die Modernisierung von Öl- oder Gas-Heizungssystemen
- Verwendet das natürliche Kältemittel R290
- Bequeme Steuerung über das Smartphone und die myVAILLANT-App
- Die ultimative Warmwasserbereitung für die ganze Familie – jederzeit
- Mehr Energieeinsparungen durch die Integration von Photovoltaik
- Langlebige Qualität und zuverlässiger Betrieb über viele Jahre hinweg
Lieferumfang der Wärmepumpe
- 1 × aroTHERM plus /8.1
- 1 × Kondensatablauftrichter
- 1 × Beutel mit Kleinteilen
- 1 × Beipack Dokumentation
- 1 × uniTOWER /7
- 1 × Beipack Dokumentation
- 1 × Beipack Hydraulik (Füll- und Absperrhähne, Sicherheitsgruppe, Befülleinrichtung Heizkreis, Verschlusskappe für Kondensatablauföffnung in Verkleidung)
- 1 × separater Karton mit Steckverbindern (Kommunikation, eBUS, DCF)
- 1 × separater Karton mit Internetmodul VR 940
Regelung
sensoCOMFORT VRC 720/3
Vaillant Bestell-Nr.: 0010045478
Produktausstattung der Regelung
- Adaptive Heizkurve
- Raumaufschaltung zur Vorlauftemperaturanpassung
- Wochenplaner für Heizen, Kühlen, Warmwasser und Zirkulation
- Abwesenheitsfunktion
- Lüftungsfunktion
- Thermische Desinfektion
- Legionellenschutzfunktion für bivalente Solarspeicher
- Flexible Estrichtrocknungsfunktion
- Solarertrags-, Umweltertrags- und Stromverbrauchsanzeige
- EEBUS Ready (Internetmodul nötig)
- Touch-Bedienelemente
Besondere Merkmale der Regelung
- Witterungsgeführter eBUS-Regler mit TFT-Grafikdisplay
- Komfortable myVaillant App Steuerung für Android und iOS (Internetmodul nötig)
- Digitale Anlagenbetreuung myVaillant Pro (Internetmodul nötig)
- Schnelle Inbetriebnahme und Systemkonfiguration durch geführte Fragenstellungen im neuen Installationsassistenten
- Ohne Zusatzmodule einsetzbar zur Warmwasserbereitung (Speicherladung) und einem ungeregelten Heizkreis
- Modular erweiterbar durch VR 71 und VR 70
- Feuchtefühlerregelung zum Feuchteschutz im Kühlbetrieb
- Integrierte Ansteuerung von Vaillant Lüftungsgeräten recoVAIR
- Integrierte Ansteuerung von Hybridsystemen
- Kaskadenschaltung von bis zu 7 konventionellen (Gas/Öl) eBUS-Wärmeerzeugern gleicher Art und gleicher Leistung
- Kaskadenschaltung von bis zu 7 Wärmepumpen (flexoTHERM oder aroTHERM) gleicher Art und gleicher Leistung. Zusätzlich kann ein Zusatzheizgerät (eBUS-Heizgerät) eingebunden werden.
Lieferumfang der Regelung
- 1 × sensoCOMFORT 720/3
- 1 × Wandaufbausockel
- 1 × Außenfühler
- 1 × Befestigungsmaterial
- 1 × Kurzbetriebsanleitung
- 1 × Betriebs- und Installationsanleitung
Hinweise: Nur Wandaufbau möglich. Für Fußbodenheizung ist zusätzlich ein VRC 9642 Anlegethermostat für den Fußbodenheizkreis erforderlich.
Zubehör
Anschlussstutzen Serviceventile G1 (IG)
Vaillant Bestell-Nr.: 0010038385
- G1 (IG) auf Kupferrohr 28 mm
- Flachdichtender Anschlussstutzen zur weiteren Verrohrung
- 2 Stück
Anschlussset Hydraulikstation
Vaillant Bestell-Nr.: 0020212636
- von 1 1/4" auf 28mm
- Für den Anschluss des Wärmepumpenkreis
- Verwendbar für VWL 55/8.1 A 230V mit VIH QW 190/7 E 18L
Isolierung für Serviceventile
Vaillant Bestell-Nr.: 0010042662
- Isolierschalen zur Verkürzung der Installationszeit
- Heiz- und kühlfest mit perfekter Passform
- Kann bei niedrigen Deckenhöhen eingesetzt werden
- 50% Dämmstoffdicke
Siphon
Vaillant Bestell-Nr.: 000376
- Zum Anschluss der Überlaufleitung
- Anschluss R1
- mit Rosette
Technische Daten (Tabellen)
Technische Daten des Sets (Wärmepumpe + Hydrauliktower)
| aroTHERM plus mit uniTOWER VIH QW 190/7 | Einheit | VWL 35/8.1 A 230V | VWL 55/8.1 A 230V | VWL 75/8.1 A 230V | VWL 105/8.1 A 400V | VWL 125/8.1 A 400V |
|---|---|---|---|---|---|---|
| Vaillant Bestell-Nr. | 8000044745 | 8000044746 | 8000044747 | 8000044748 | 8000044749 | |
| Energieeffizienz | ||||||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηs bei 35 °C 1) | % | 193 | 190 | 197 | 210 | 208 |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηs bei 55 °C 1) | % | 131 | 133 | 140 | 145 | 144 |
| Jahreszeitbedingte Warmwasserbereitungs-Energieeffizienz ηwh | % | 149 | 149 | 140 | 142 | 142 |
| Heizleistung am Teillastpunkt "A" (Tj = -7 °C) und W35 | kW | 4,2 | 4,9 | 6,1 | 9,6 | 10,5 |
| Heizleistung am Teillastpunkt "A" (Tj = -7 °C) und W55 | kW | 4,1 | 4,9 | 6,2 | 9,4 | 9,7 |
Technische Daten der Wärmepumpe
| aroTHERM plus | Einheit | VWL 35/8.1 A 230V | VWL 55/8.1 A 230V | VWL 75/8.1 A 230V | VWL 105/8.1 A 400V | VWL 125/8.1 A 400V |
|---|---|---|---|---|---|---|
| Vaillant Bestell-Nr. | 8000033702 | 8000033703 | 8000033711 | 8000033712 | 8000033713 | |
| Energieeffizienz | ||||||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηs bei 35 °C 1) | % | 196 | 190 | 196 | 202 | 202 |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηs bei 55 °C 1) | % | 143 | 143 | 142 | 151 | 151 |
| Heizleistung am Teillastpunkt "A" (Tj = -7 °C) und W35 | kW | 4,2 | 5,0 | 5,9 | 9,6 | 10,1 |
| Heizleistung am Teillastpunkt "A" (Tj = -7 °C) und W55 | kW | 4,4 | 4,9 | 6,4 | 9,9 | 10,1 |
| Leistung und Wirkungsgrad | ||||||
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A-7/W35 2) |
kW / kW / - | 4,26 / 1,40 / 3,04 | 5,59 / 2,09 / 2,67 | 6,94 / 2,36 / 2,94 | 10,58 / 3,52 / 3,01 | 12,14 / 4,46 / 2,72 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A2/W35 2) |
kW / kW / - | 3,17 / 0,78 / 4,07 | 3,17 / 0,78 / 4,07 | 4,20 / 1,03 / 4,10 | 5,82 / 1,32 / 4,40 | 5,82 / 1,32 / 4,40 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W35 bei ΔT=5 K 2) |
kW / kW / - | 2,00 / 0,41 / 4,92 | 2,00 / 0,41 / 4,92 | 2,67 / 0,54 / 4,94 | 5,69 / 1,08 / 5,29 | 5,74 / 1,07 / 5,39 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W45 bei ΔT=5 K 2) |
kW / kW / - | 2,00 / 0,55 / 3,66 | 2,00 / 0,55 / 3,66 | 2,66 / 0,75 / 3,54 | 6,08 / 1,51 / 4,03 | 6,03 / 1,53 / 3,94 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A-7/W55 2) (bei maximaler Wärmeleistung) |
kW / kW / - | 4,81 / 2,25 / 2,14 | 5,67 / 2,65 / 2,14 | 7,09 / 3,31 / 2,14 | 10,96 / 5,41 / 2,03 | 11,99 / 6,06 / 1,98 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W55 bei ΔT=8 K 2) |
kW / kW / - | 2,76 / 0,95 / 2,92 | 2,76 / 0,95 / 2,92 | 3,75 / 1,33 / 2,82 | 5,57 / 1,75 / 3,19 | 5,62 / 1,80 / 3,12 |
| Kühlleistung / Leistungsaufnahme / EER für A35/W18 bei ΔT=5 K 2) |
kW / kW / - | 4,89 / 1,03 / 4,76 | 4,89 / 1,03 / 4,76 | 6,66 / 1,53 / 4,35 | 11,66 / 2,32 / 5,03 | 11,66 / 2,32 / 5,03 |
| SCOP (niedrige Temperatur) | 4,97 | 4,83 | 4,98 | 5,13 | 5,12 | |
| SCOP (mittlere Temperatur) | 3,65 | 3,64 | 3,62 | 3,86 | 3,85 | |
| Elektrischer Anschluss | ||||||
| Elektrische Leistungsaufnahme (max) | W | 3,4 | 3,4 | 3,5 | 8,0 | 8,0 |
| Elektrische Leistungsaufnahme (Standby-Betrieb) | W | 9,6 | 9,6 | 9,8 | 10,2 | 10,2 |
| Elektrische Leistungsaufnahme (Standby-Betrieb / mit Flexible Space Funktion) |
W | 12,6 | 12,6 | 12,8 | 13,2 | 13,2 |
| Elektrische Leistungsaufnahme für Heizungspumpe (min - max) | W | 2 - 50 | 2 - 50 | 2 - 50 | 3 - 87 | 3 - 87 |
| Elektrische Spannungsversorgung | V (Hz) | 230 (50) | 230 (50) | 230 (50) | 400 (50) | 400 (50) |
| Schutzart 3) | IPX4 | |||||
| Schutzklasse 4) | I | |||||
| Kältemittel | ||||||
| Kältemittel | R290 | |||||
| Kältemittelmenge | kg | 0,6 | 0,6 | 0,9 | 1,3 | 1,3 |
| GWP/Treibhauspotential nach Verordnung (EU) | 0,02 | |||||
| CO2-Äquivalent | t | 0,000012 | 0,000012 | 0,000018 | 0,000026 | 0,000026 |
| Betriebsflüssigkeiten | ||||||
| Inhalt Heizkreis | l | 1,5 | 1,5 | 2,0 | 4,5 | 4,5 |
| Hydraulik | ||||||
| Pumpenvolumenstrom (min) | l/h | 430 | 430 | 605 | 1075 | 1075 |
| Pumpenvolumenstrom / Restförderhöhe Pumpe (max) | l/h / mbar | 860 / 600 | 860 / 600 | 1205 / 450 | 2065 / 550 | 2065 / 550 |
| Geräuschemission | ||||||
| Schallleistungspegel (außen) (max) | dB(A) | 52,7 | 55,6 | 57,4 | 58,2 | 59,9 |
| Schallleistungspegel bei A-7/W35 (60 % Flüsterbetrieb / außen) | dB(A) | 45,0 | 46,0 | 46,2 | 49,6 | 49,6 |
| Schallleistungspegel bei A7/W55 (ErP / außen) | dB(A) | 44,1 | 44,3 | 46,8 | 49,9 | 49,9 |
| Anschlüsse | ||||||
| Anschluss Heizung (Vorlauf, Rücklauf) | G 1 ¼" | |||||
| Abmessung | ||||||
| Höhe | mm | 765 | 765 | 965 | 1480 | 1480 |
| Breite | mm | 1100 | 1100 | 1100 | 1100 | 1100 |
| Tiefe | mm | 450 | 450 | 450 | 450 | 450 |
| Gewicht (ohne Verpackung) | kg | 113 | 113 | 130 | 206 | 206 |
| Gewicht (betriebsbereit) | kg | 114 | 114 | 132 | 211 | 211 |
| Einsatzgrenzen | ||||||
| Vorlauftemperatur (Heizbetrieb) (min - max) | °C | 20 - 75 | ||||
| Abstand (Außeneinheit bis zur letzten Inneneinheit) (max) | m | 20 | ||||
| Stromaufnahme (max) | A | 15,2 | 15,2 | 15,5 | 14,0 | 14,0 |
| Betriebsdruck Heizkreis (max) | bar | 2,5 | ||||
|
1) für durchschnittliche Klimaverhältnisse. 2) Nach EN 14511. 3) EN 60529. 4) EN 60335. |

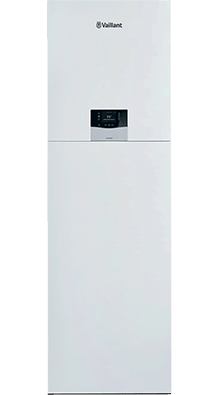

Technische Daten des Hydrauliktowers
| uniTOWER | Einheit | VIH QW 190/7 E 18L | VIH QW 190/7 E C2 12L |
|---|---|---|---|
| Vaillant Bestell-Nr. | 0010038181 | 0010039378 | |
| Speicher | |||
| Nenninhalt des Speichers | l | 188 | |
| Dämmung und Wärmeverlust | |||
| Bereitschaftswärmeverlust | kWh/h | 1,69/24 | |
| Elektrischer Anschluss | |||
| Elektrische Leistungsaufnahme (230 V) (max) | kW | 5,4 | |
| Elektrische Leistungsaufnahme (400 V) (max) | kW | 8,55 | |
| Elektrische Spannungsversorgung | V | 230 (50 Hz), 400 (50 Hz) | |
| Schutzart 1) | IP10B | ||
| Schutzklasse 2) | II | ||
| Hydraulik | |||
| Volumen Ausdehnungsgefäß | l | 18 | 12 |
| Vordruck-Ausdehnungsgefäß | bar | 1 | |
| Anschlüsse | |||
| Anschluss Heizung (Vorlauf, Rücklauf) | 1" | ||
| Anschluss Wärmequelle | G 1 ¼" | ||
| Anschluss Warmwasser | ¾" | ||
| Anschluss Kaltwasser | ¾" | ||
| Abmessung | |||
| Höhe | mm | 1950 | |
| Breite | mm | 595 | |
| Tiefe | mm | 600 | |
| Gewicht (Nettogewicht) | kg | 172,4 | 184,0 |
| Gewicht (betriebsbereit) | kg | 378,0 | 395,0 |
| Einsatzgrenzen | |||
| Stromaufnahme Bemessungsstrom (230 V) (max) | A | 25 | |
| Stromaufnahme Bemessungsstrom (400 V) (max) | A | 14 | |
| Warmwassertemperatur (max) | °C | 70 | |
| Warmwassertemperatur (Mit Zusatzheizung) | °C | 70 | |
| Druck Warmwasser (max) | bar | 10 | |
|
1) EN 60529. 2) EN 60335. |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
