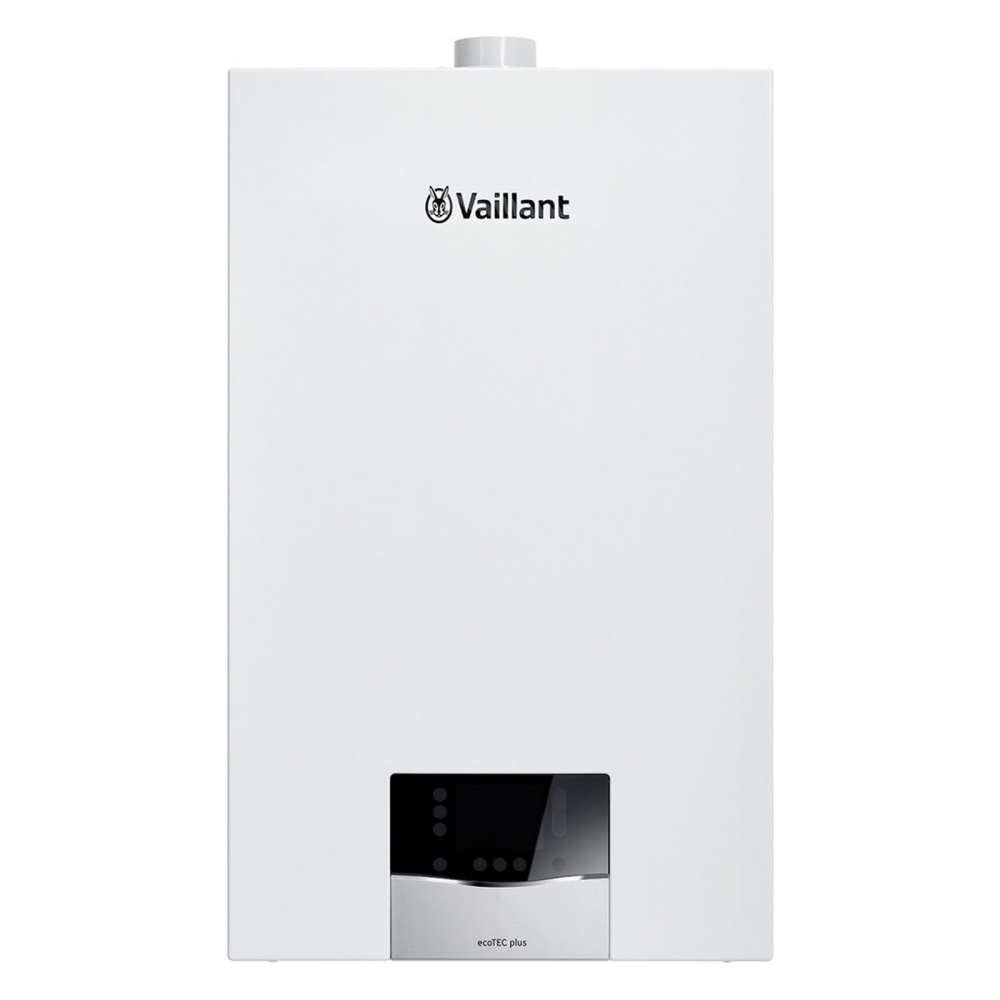

Vaillant ecoTEC plus VC 30 CS/1-5 E/LL/P Gas-Brennwert-Therme
Therme
ecoTEC plus VC 30 CS/1-5 E/LL/P
Vaillant Bestell-Nr.: 0010043900
(Vorgängermodell Bestell-Nr.: 0010022009)
4,5 - 33,3 kW bei 50/30°C Erdgas E,Erdgas LL (Min - Max)
4 - 30 kW bei 80/60°C Erdgas E,Erdgas LL (Min - Max)
Der neue ecoTEC plus eignet sich ideal als zentrales Heizsystem im Ein- oder Mehrfamilienhaus mit bis zu sechs Wohneinheiten. Dabei überzeugt er mit hocheffizienter Gas-Brennwerttechnik und modernem Design.
Neue Technik für höchste Effizienz
Mit dem neuen ecoTEC plus treffen Sie eine zukunftssichere Entscheidung: Die selbstadaptierende Verbrennungsregelung IoniDetect erkennt alle Gasarten automatisch und gleicht Qualitätsschwankungen aus. Dadurch wird immer eine optimale Verbrennung sowie eine maximale Energieausbeute erreicht – heute und in Zukunft. Der neue ecoTEC plus ist als Therme für den reinen Heizbetrieb (VC) und auch als Kombigerät mit integrierter Warmwasserbereitung (VCW) oder integriertem Warmwasserspeicher (VCI) erhältlich.
Modernes Design und smarte Konnektivität
Auch optisch war der ecoTEC plus nie besser. Das moderne neue Design überzeugt – genauso wie das einheitliche Bedienkonzept von Gerätedisplay und Reglern für eine schnelle Inbetriebnahme und Einstellung des Geräts. Wir empfehlen zusätzlich das Internetmodul sensoNET, damit Sie den ecoTEC plus komfortabel per App steuern können – und Ihr Installateur myVAILLANT Pro für die einfache und zeitsparende Ferndiagnose und -parametrierung nutzen kann.

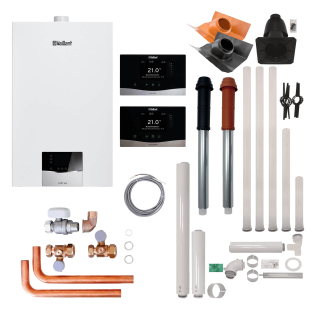

Lieferumfang
- 1 × ecoTEC plus VC 30 CS/1-5 E/LL/P
- 1 × Gerätehalter
- 1 × Ablaufrohr und Verschraubung für das Sicherheitsventil
- 1 × Kondensatablaufleitung
- 1 × Aufkleber für Flüssiggasumstellung
- 1 × Beutel mit Kleinmaterial (Montagesatz)
- 1 × Betriebsanleitung
- 1 × Installations-/Wartungsanleitung
- 1 × Montageanleitung Luft-Abgas-System
- 1 × Montageschablone
- 1 × Garantiekarte
- 1 × Produktdatenblatt, Energieeffizienzlabel, diverse Aufkleber
Produktausstattung
- Hocheffizienz-Pumpe
- Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss
- Integral-Kondensations-Wärmetauscher aus Edelstahl
- Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines Speicherladekreises integriert
- Vorrang-Umschaltventil
- eBUS-Schnittstelle
- Beleuchtetes Grafikdisplay mit Touch-Bedienelementen
- Diagnoseschnittstelle integriert
Regelung
witterungsgeführter Raumregler sensoCOMFORT VRC 720/2
Vaillant Bestell-Nr.: 0020260914
Der Premium-Systemregler sensoCOMFORT VRC 720/2 mit moderner Touch-Bedienung und hochauflösendem TFT-Grafikdisplay steuert ihre Warmwasserbereitung und bis zu neun Heizkreise. Photovoltaik, Solarthermie und eine kontrollierte Wohnraumlüftung lassen sich einfach in das System ergänzen. Durch sein hochwertiges Design macht er in jedem Umfeld einen guten Eindruck.
Produktausstattung
- adaptive Heizkurve
- Raumaufschaltung zur Vorlauftemperaturanpassung
- Wochenplaner für Heizen, Kühlen, Warmwasser und Zirkulation
- Abwesenheitsfunktion
- Lüftungsfunktion
- Thermische-Desinfektion
- Legionellenschutzfunktion für bivalente-Solarspeicher
- flexible Estrichtrocknungsfunktion
- Solarertragsanzeige, Umweltertrags- und Stromverbrauchsanzeige
raumtemperaturgeführter Raumregler sensoHOME VRT 380/2
Vaillant Bestell-Nr.: 0010045485
Der Einkreisregler sensoHOME 380/2 schafft neue Komfortmöglichkeiten bei Etagenheizungen in Mehrfamilienhäusern. In Verbindung mit dem optional erhältlichen Internetmodul sensoNET und der kostenfreien sensoAPP lässt sich die Heizung komfortabel steuern – von jedem Raum oder unterwegs. Das elegante, zukunftsweisende Design passt in jedes moderne Ambiente. Auch die einfache Handhabung über die intuitiven Touch-Bedienelemente auf dem hochauflösenden TFT-Grafikdisplay werden Sie zu schätzen wissen.
Produktausstattung
- TFT-Grafikdisplay mit Touch-Bedienelementen
- eBUS-Schnittstelle
- Wochenplaner für Heizen, Warmwasser und Zirkulation
- Legionellen-Schutzfunktion
- Abwesenheitsfunktion
- Raumtemperaturregler
Anschlüsse
Vaillant Anschluss-Zubehör-Set VC, Neu-Installation Auf-/Unterputz
Vaillant Bestell-Nr.: 0020201897
bestehend aus:
- heizungsseitige Verrohrung (22 x 1,5 mm), kürzbar
- Wartungshähne mit Verschraubungen G¾″
- Gashahn R¾″ nach TRGI
- Kleinmaterial
Speichertemperaturfühler
Speichertemperaturfühler – Vaillant
Vaillant Bestell-Nr.: 306257
für Warmwasserspeicher
Produktmerkmale
- Kabellänge 3 m
- Fühlerdurchmesser 6 mm
- mit Anschlussstecker
Abgassystem
Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Schachteinbau (starr)
bestehend aus:
Basis-Anschluss-Set Brennwert
Vaillant Bestell-Nr.: 303920
Konzentrischer Anschluss an Abgasleitung im Schacht für raumluftunabhängige oder raumluftabhängige (zusätzlich Art.-Nr. 303924 erforderlich) Betriebsweise, konzentrische Luft-/ Abgasführung (60/100 mm PP), bestehend aus:
- Revisionsbogen 60/100 mm, 87°
- Verlängerung 60/100 mm, 0,5 m
- Stützbogen mit Auflageschiene
- Verbindungsschellen und Rosette
Abgasleitungs-Pack starr (wahlweise 7,5 m / 10 m / 12 m)
Vaillant Bestell-Nr.: 0020063135 / 0020063136
Abgasleitungs-Pack (wahlweise 7,5 m / 10 m / 12 m) DN 80 PP für Brennwerttechnik, bestehend aus:
- 3 / 4 / 5 × Verlängerungen DN 80 PP, 2 m
- 1 / 1 / 1 × Verlängerung DN 80 PP, 1 m
- 1 / 2 / 2 × Verlängerungen DN 80 PP, 0,5 m
- 7 × Abstandshaltern und Rosette
Schachtabdeckung PP für Abgasleitung DN 80
Vaillant Bestell-Nr.: 303963
Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Dachdurchführung
bestehend aus:
Basis-Anschluss-Set senkrechte Dachdurchführung schwarz oder rot
Vaillant Bestell-Nr.: 0020220656 / 0020220657
- für raumluftunabhängige Betriebsweise
- konzentrische Luft-/Abgasführung (60/100 mm PP)
- einsetzbar durch Flach- und Schrägdach mit einem Neigungswinkel von 25-50°
- mit Luftrohrschelle schwarz oder rot und Befestigungsbügel
wahlweise Verlängerung konzentrisch 0,5 m oder 1 m
Vaillant Bestell-Nr.: 303902 / 303903
- konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (60/100 mm PP) im Innenbereich
- 0,5 m oder 1 m
Universalpfanne-Schrägdach (25°- 50°) mit flexibler Bleischürze schwarz oder rot
Vaillant Bestell-Nr.: 0020064750 / 0020064751
- für Frankfurter oder ähnliche
- durch flexible Bleischürze universell anpassbar
- Bleischürze in Pfannenfarbe beschichtet
Technische Daten – Tabellen
Technische Daten
| Gas-Kompaktgeräte mit Brennwerttechnik – ecoTEC plus |
Einheit |
VC 10 CS/1-5 |
VC 15 CS/1-5 |
VC 20 CS/1-5 |
VC 25 CS/1-5 |
VC 30 CS/1-5 |
| Bestell-Nr. |
0010043896 |
0010043897 |
0010043898 |
0010043899 |
0010043900 |
| Vorgängermodell Bestell-Nr. |
0010022005 |
0010022006 |
0010022007 |
0010022008 |
0010022009 |
| Energieeffizienzklasse |
| Energieeffizienzklasse Raumheizung |
 |
 |
|
|
|
|
| Energieeffizienzklasse Warmwasserbereitung |
 |
– |
– |
– |
– |
– |
| Grunddaten |
| Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max) |
kW |
3,4 - 10,9 |
3,4 - 16,4 |
3,4 - 21 |
3,4 - 26,4 |
4,5 - 33,3 |
| Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max) |
kW |
3 - 9,9 |
3 - 14,8 |
3 - 19,7 |
3 - 24,7 |
4 - 30 |
| Heizleistung bei 50/30°C Flüssiggas (Min - Max) |
kW |
5,4 - 10,9 |
5,4 - 16,4 |
5,4 - 21 |
5,4 - 26,4 |
8,4 - 33,3 |
| Heizleistung bei 80/60°C Flüssiggas (Min - Max) |
kW |
4,8 - 9,9 |
4,8 - 14,8 |
4,8 - 19,7 |
4,8 - 24,7 |
7,8 - 30 |
| Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas (Max) |
kW |
20 |
20 |
24 |
27,5 |
34,8 |
| Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL,Flüssiggas |
% |
109 |
109 |
110 |
109 |
110 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas |
% |
98 |
| Jahreszeitbedingte Raumheizungseeffizienz ηs |
% |
92 |
93 |
94 |
94 |
94 |
| Elektr. Leistungsaufnahme bei 30 % |
W |
52 |
45 |
41 |
57 |
59 |
| Elektr. Leistungsaufnahme im Heizbetrieb (Max) |
W |
66 |
56 |
55 |
91 |
80 |
| Elektr. Leistungsaufnahme im standby |
W |
2 |
| Beinhaltete Bauteile bei elektr. Leistung |
|
Pumpe |
| Bereitschaftswärmeverlust bei tK 70°C |
% |
0,91 |
0,61 |
0,45 |
0,36 |
0,3 |
| Inhalt heizungsseitig |
l |
2,1 |
2,1 |
2,1 |
2,1 |
2,6 |
| Max Betriebsdruck heizungsseitig |
bar |
3 |
| Max Heizungs-Vorlauftemperatur |
°C |
85 |
| Anschlusswert bei Erdgas E1) 2)
|
m³/h |
2,2 |
2,2 |
2,6 |
3 |
3,8 |
| Anschlusswert bei Erdgas LL1) 2)
|
m³/h |
2,5 |
2,5 |
3 |
3,5 |
4,4 |
| Anschlusswert bei Flüssiggas1) 2)
|
kg/h |
0,8 |
0,8 |
1 |
1,1 |
1,5 |
| Kondenswassermenge bei 50/30°C |
l/h |
1,02 |
1,53 |
2,04 |
2,55 |
3,06 |
| Pumpen-Volumenstrom bei ΔT 20 K (Restförderhöhe) |
l/h (mbar) |
430 (200) |
645 (200) |
849 (200) |
1.075 (200) |
1.290 (200) |
| Ausdehnungsgefäßinhalt |
l |
10 |
| Vordruck |
bar |
0,75 |
| Spannung |
|
230V/50Hz |
| Produktmaß (Höhe / Breite / Tiefe) |
mm |
720 / 440 / 348 |
| Gewicht Produkt |
kg |
34 |
34 |
34 |
34 |
39 |
| Anschluss Heizung (VL und RL) |
|
G 3/4 |
| Anschluss Speicher |
|
G 1/2 |
| Anschluss Gas |
|
Ø 20 mm |
| Anschluss Luft,Abgas |
|
Ø 60/100 |
Ø 60/100 |
Ø 60/100 |
Ø 60/100 |
Ø 80/125 |
| CE PIN |
|
0063CU3910 |
| Gasgerätekategorie |
|
I2N, I3P |
1) Dieser Wert dient zur Dimensionierung der Anschlussleitung
2) Bezogen auf 15°C und 1013 mbar |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
