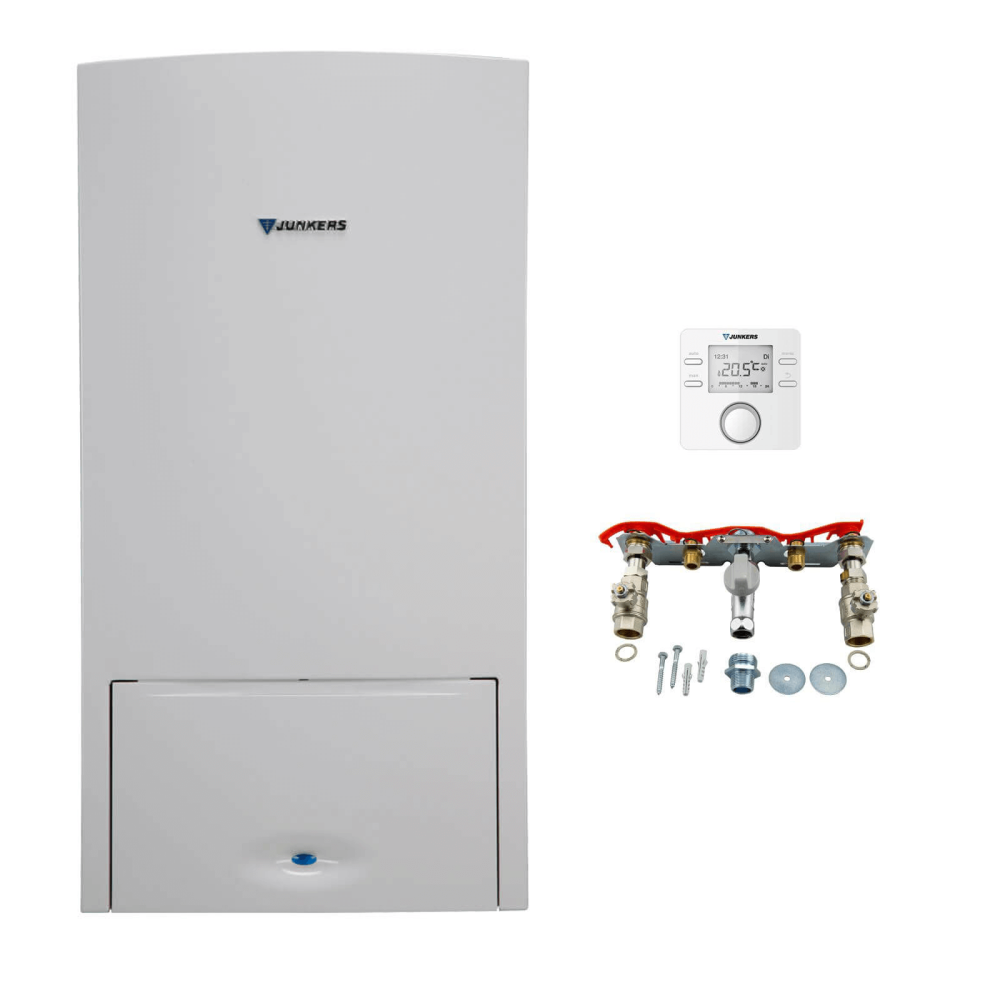

BOSCH JUNKERS Cerapur – ZSB 14-4 C 23 Gas-Brennwerttherme
Therme
Cerapur – ZSB 14-4 C 23
BOSCH Bestellnr.: 7736900121
3,2 - 14 kW bei 50/30°C Erdgas E/H (min. - max.)
Einfach mühelos
Für Erdgas, kondensierend, mit geschlossener Verbrennungskammer für raumluftabhängige und unabhängige Betriebsweise.
Schadstoffarmer modulierender Edelstahl-Vormischbrenner mit stetig geregelter Leistung und Kondensationswärmetauscher aus Aluminium-Silicium.
Normnutzungsgrad 109%.
Leistungsaufnahme im Stand-by-Betrieb 2 Watt, inklusive Einbaufeld für witterungsgeführten Regler oder Zeitschaltuhr, Bosch Heatronic 4 Steuerungsgerät (busfähig), integrierte, hocheffiziente Umwälzpumpe, Boilervorrang- Umstellventil, 12 l /0,75 bar, Ausdehnungsgefäss, Manometer, Sicherheitsventil, automatischer Entlüfter, Abgastemperaturbegrenzer +120°C Kondensationsablauf mit Siphon, SVGW 13-006-4/1.
Produktmerkmale
- Normnutzungsgrad von bis zu 109%
- Energieeffizienzklasse A
- Stufenlose Leistungsanpassung bei Heizung und Speicherladung
- Sehr bedienungsfreundlich dank Klartext-Display und übersichtlicher Statusanzeige
- Einfache Wartung und Reinigung durch einen Wärmetauscher aus Aluminium-Silizium Guss
- Kompakt mit integriertem Ausdehnungsgefäss
Regelung
raumtemperaturgeführter Regler BOSCH CR 100
BOSCH Bestellnr.: 7738111096
Der raumtemperaturgeführte Regler ist eine klasse Lösung für einfache Heizanlagen.
Durch die übersichtliche Menüstruktur und eine Klartextzeile ist die Bedienung besonders einfach. Der Regler ist optimiert für einfache Bedienungen und vermeidet unnötige Einstellungen. Die Regelung des Warmwassers erfolgt im 24h-Betrieb oder gekoppelt mit dem Heizprogramm – und ist ebenfalls ganz unkompliziert.
Produktausstattung
- Für einen Heizkreis und einen Warmwasser-Ladekreis direkt am Heizgerät
- Diagnosemenü, Störungsanzeige mit Fehlerspeicher und Funktionstests zur Unterstützung von Service und Wartung
Anschlüsse
Anschluss-Zubehör-Set Aufputz
zur Aufputz-Installation, Komplett für Erdgas
bestehend aus:
- Inkl. Wartungshähne R 3/4, mit Entleerventilen
- Gashahn inkl. TAE R 3/4
Technische Daten – Tabellen
Technische Daten (Therme)
| Gas-Heizgeräte | Einheit | ZSB 14-4 C 23 |
|---|---|---|
| Bestell-Nr. | 7736900121 (Erdgas E/H) | |
| Energieeffizienzklasse | ||
| Energieeffizienzklasse Raumheizung |  |
 |
| Grunddaten | ||
| Max. Nennwärmebelastung (50/30 °C) | kW | 14,0 |
| Min. Nennwärmeleistung (50/30 °C) | kW | 3,2 |
| Max. Vorlauftemperatur | °C | 82 |
| Heizwassermenge | l | 7,0 |
| Zulässiger Gas-Anschlussdruck Erdgas LL und Erdgas E | mbar | 17-25 |
| Zulässiger Gas-Anschlussdruck Flüssiggas | mbar | 42,5-57,5 |
| Ausdehnungsgefäss Vordruck | bar | 0,75 |
| Ausdehnungsgefäss Gesamtinhalt | l | 12 |
| Abgastemperatur 40/30 °C max./min. Nennwärmeleistung | °C | 49/30 |
| Schalldruckpegel | dB | ≤42 |
| Restförderdruck | Pa | 80 |
| Max. zulässiger Betriebsdruck (PMS) Heizung | bar | 3,0 |
| Abmessungen B × H × T | mm | 440 x 840 x 350 |
| Gewicht (ohne Verpackung) | Kg | 43 |
| Elektrische Leistungsdaten | ||
| Elektrische Spannung | V | 230 |
| Frequenz | Hz | 50 |
| Max. Leistungsaufnahme (Heizbetrieb) | W | 65 |
| Schutzart | IP | X4D |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Bedienungsanleitung
Installations- und Wartungsanleitung
