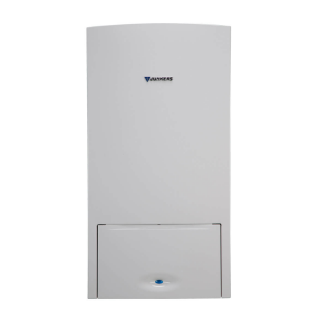

BOSCH JUNKERS Cerapur – ZSB 24-4 C 23 Gas-Brennwerttherme
Therme
Cerapur – ZSB 24-4 C 23
BOSCH Bestellnr.: 7736900124
7,3 - 23,6 kW bei 50/30°C Erdgas E/H (min. - max.)
Einfach mühelos
Für Erdgas, kondensierend, mit geschlossener Verbrennungskammer für raumluftabhängige und unabhängige Betriebsweise.
Schadstoffarmer modulierender Edelstahl-Vormischbrenner mit stetig geregelter Leistung und Kondensationswärmetauscher aus Aluminium-Silicium.
Normnutzungsgrad 109%.
Leistungsaufnahme im Stand-by-Betrieb 2 Watt, inklusive Einbaufeld für witterungsgeführten Regler oder Zeitschaltuhr, Bosch Heatronic 4 Steuerungsgerät (busfähig), integrierte, hocheffiziente Umwälzpumpe, Boilervorrang- Umstellventil, 12 l /0,75 bar, Ausdehnungsgefäss, Manometer, Sicherheitsventil, automatischer Entlüfter, Abgastemperaturbegrenzer +120°C Kondensationsablauf mit Siphon, SVGW 13-006-4/1.
Produktmerkmale
- Normnutzungsgrad von bis zu 109%
- Energieeffizienzklasse A
- Stufenlose Leistungsanpassung bei Heizung und Speicherladung
- Sehr bedienungsfreundlich dank Klartext-Display und übersichtlicher Statusanzeige
- Einfache Wartung und Reinigung durch einen Wärmetauscher aus Aluminium-Silizium Guss
- Kompakt mit integriertem Ausdehnungsgefäss
Technische Daten – Tabellen
Technische Daten (Therme)
| Gas-Heizgeräte | Einheit | ZSB 24-4 C 23 |
|---|---|---|
| Bestell-Nr. | 7736900124 (Erdgas E/H) | |
| Energieeffizienzklasse | ||
| Energieeffizienzklasse Raumheizung |  |
 |
| Grunddaten | ||
| Max. Nennwärmebelastung (50/30 °C) | kW | 23,6 |
| Min. Nennwärmeleistung (50/30 °C) | kW | 7,3 |
| Max. Vorlauftemperatur | °C | 82 |
| Heizwassermenge | l | 7,0 |
| Zulässiger Gas-Anschlussdruck Erdgas LL und Erdgas E | mbar | 17-25 |
| Zulässiger Gas-Anschlussdruck Flüssiggas | mbar | 42,5-57,5 |
| Ausdehnungsgefäss Vordruck | bar | 0,75 |
| Ausdehnungsgefäss Gesamtinhalt | l | 12 |
| Abgastemperatur 40/30 °C max./min. Nennwärmeleistung | °C | 60/32 |
| Schalldruckpegel | dB | ≤47 |
| Restförderdruck | Pa | 80 |
| Max. zulässiger Betriebsdruck (PMS) Heizung | bar | 3,0 |
| Abmessungen B × H × T | mm | 440 x 840 x 350 |
| Gewicht (ohne Verpackung) | Kg | 43 |
| Elektrische Leistungsdaten | ||
| Elektrische Spannung | V | 230 |
| Frequenz | Hz | 50 |
| Max. Leistungsaufnahme (Heizbetrieb) | W | 75 |
| Schutzart | IP | X4D |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Bedienungsanleitung
Installations- und Wartungsanleitung
