WOLF CGW-2 Gasbrennwert-Zentrale, mit Schichtenspeicher
Therme

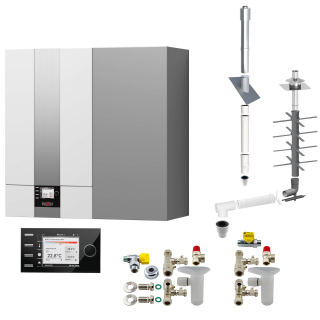

WOLF CGW-2-20/120L
WOLF Art.-Nr.: 8615020
3,8 - 18,9 kW bei 50/30°C (Min - Max, Heizung)
4,4 - 20,4 kW bei 80/60°C (Min - Max, Heizung)
4,4 - 20,4 kW / l/min (Min - Max, Warmwasser)
Die Gas-Brennwert-Zentrale CGW-2L heizt Ihre Wohnräume und versorgt Sie immer mit genügend Warmwasser dank dem integrierten Schichtenspeicher. Als wandhängendes Heizgerät benötigt sie wenig Platz und ist perfekt für Wohnungen oder kleinere Einfamilienhäuser.
Produktmerkmale
- Dank der Schichtenspeichertechnologie wird das Wasser nach Temperaturen sortiert. Das garantiert eine exzellente Warmwasserleistung auf kleinstem Raum
- Effiziente Warmwasserbereitung und innovative Dämmtechnik senken Ihre Betriebskosten
- Die CGW-2L besteht aus zwei Modulen: aus einem Brennwertgerät und einem Schichtenspeicher, dadurch ist sie einfach und schnell zu installieren
- Bequem zu steuern mit dem neuem Wolf Regelungssystem oder optional per Smartphone
mögliches Zubehör
- witterungsgeführter Regler Bedienmodul WOLF BM-2 (zwingend erforderlich)
- WOLF Anschluss-Set für Aufputz- oder Unterputzinstallation
- Abgassystem für Schachteinbau oder Dachdurchführung
Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar.
Regelung
witterungsgeführter Regler Bedienmodul BM-2
WOLF Art.-Nr.: 2745304
Die intuitive Haustechnik-Steuerung der neuesten Generation.
Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.
Produktmerkmale
- Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
- Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
- Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
- SD-Karten-Steckplatz für einfache Software-Updates.
- Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
- inkl. Außentemperaturfühler
Die Therme kann ohne Regelung nicht in Betrieb genommen werden.
Anschlüsse
WOLF Anschluss-Set für Aufputzinstallation
WOLF Art.-Nr.: 2072346
komplett, mit thermischer Sicherung, für Gasheizhermen
bestehend aus:
- Gaskugelhahn mit thermischer Sicherung
- Durchgangswartungshahn mit KFE-Hahn
- Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
- Sicherheitsventil 3bar Ansprechdruck
- Ablauftrichter
WOLF Anschluss-Set für Unterputzinstallation
WOLF Art.-Nr.: 2072347
komplett, mit thermischer Sicherung, für Gasheizhermen
bestehend aus:
- Gaskugelhahn mit thermischer Sicherung
- Eckwartungshahn mit KFE-Hahn
- Eckwartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
- Sicherheitsventil 3bar Ansprechdruck
- Ablauftrichter
Abgassystem
senkrechte Luft- / Abgasführung – Schachteinbau (starr)
Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP)
- angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
- Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
- feuchteunempfindlich
- einsetzbar bis 5000 Pa (bis ø 200 mm)
bestehend aus:
Grundpaket Schornstein DN 80/125mm für Brennwerttherme / Brennwertkessel
Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung.
- 1 × Universalkopfabdeckung incl. Mündungsrohr aus Edelstahl
- 4 × Montageschellen / Abstandshalter im Schacht
- 1 × Winkel 87° mit Stützfuß und Auflageschiene
- 1 × Wetterkragen/ Wandrosette
- 1 × Längenelement 500 mm DN 80/125
- 1 × T-Stück 87° mit Revisionsdeckel DN 80/125
WOLF Luft/Abgasübergang DN60/100 auf DN80/125
WOLF Bestell-Nr.: 2651733
für Abgasführung konzentrisch, weiß, steckbar
Abgasrohr-Pack starr (wahlweise 8 m / 10 m / 12 m / 14 m)
- 8 / 10 / 12 / 14 × Abgasrohr Kunststoff (PP) DN 80, 1000 mm
senkrechte Luft- / Abgasführung – Schrägdach / Dachdurchführung
Konzentrische, druckdichte Verbindungsleitung mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.
bestehend aus:
Grundpaket Schrägdach / Dachdurchführung DN 80/125 mm für Brennwerttherme / Brennwertkessel
Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung.
- 1 × Längenelement mit Revision
- 1 × Längenelement 500 mm
- 1 × Terminal senkrecht aus Edelstahl
- 1 × Dachdurchführung inkl. Dachziegel aus Edelstahl 36°-45° mit Bleirand und Wetterkragen
WOLF Luft/Abgasübergang DN60/100 auf DN80/125
WOLF Bestell-Nr.: 2651733
für Abgasführung konzentrisch, weiß, steckbar
wahlweise Verlängerung konzentrisch 0,5 m oder 1 m
konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (DN80/125 mm; PP) im Innenbereich
- 1 × Verlängerungsrohr konzentrisch 0,5 m oder 1 m zur Verlängerung auf eine Gesamtlänge von 1,8 m bzw. 2,3 m
Technische Daten – Tabellen
Technische Daten (Therme)
| Gasbrennwert-Zentrale | Einheit | CGW-2-14/100L | CGW-2-20/120L | CGW-2-24/140L |
|---|---|---|---|---|
| Bestell-Nr. | 8615019 | 8615020 | 8615021 | |
| Energieeffizienzklasse | ||||
| Energieeffizienzklasse Raumheizung |  |
 |
|
|
| Energieeffizienzklasse Warmwasserbereitung |  |
 |
|
|
| Grunddaten | ||||
| Nennwärmeleistung bei 80/60°C | kW | 13,5 | 18,9/22,2 1) | 23,8/27,1 1) |
| Nennwärmeleistung bei 50/30°C | kW | 15,2 | 20,4 | 25,8 |
| Nennwärmebelastung | kW | 14,0 | 19,6/23,0 1) | 24,6/28,0 1) |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C | kW | 1,8/4,6 2) | 3,8/6,8 2) | 4,8/6,8 2) |
| Kleinste Wärmeleistung (modulierend) bei 50/30°C | kW | 2,1/5,4 2) | 4,4/7,4 2) | 5,6/7,4 2) |
| Kleinste Wärmeleistung (modulierend) | kW | 1,9/4,9 2) | 3,9/6,9 2) | 4,9/6,9 2) |
| Heizungsvorlaufanschluss | G | ¾″ (DN20) | ||
| Heizungsrücklaufanschluss | G | ¾″ (DN20) | ||
| Kaltwasseranschluss / Zirkulation | G | ½″ | ||
| Kaltwasseranschluss | G | ¾″ | ||
| Gasanschluss | R | ½″ | ||
| Luft-/ Abgasrohranschluss | mm | 60/100 | ||
| Abmessungen | ||||
| Höhe | mm | 790 | ||
| Breite | mm | 800 | ||
| Tiefe | mm | 378 | ||
| Gesamtgewicht | kg | 54 (35+19) | ||
| Luft- / Abgasführung | Typ | B23P, B33P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x) | ||
| Gas-Kategorie | II2N3P | |||
| Gasanschlusswert: | ||||
| Erdgas E/H(Hi=9,5kWh/m³=34,2MJ/m³) | m³/h | 1,44 | 2,06/2,42 | 2,52/2,95 |
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) | m³/h | 1,59 | 2,28/2,67 | 2,79/3,25 |
| Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) | kg/h | 1,07 | 1,53/1,80 | 1,87/2,19 |
| Gasanschlussdruck: | ||||
| Erdgas (min - max zulässig) | mbar | 20 (17-25) | ||
| Flüssiggas (min - max zulässig) | mbar | 50 (42,5-57,5) | ||
| Normnutzungsgrad bei 40/30°C (Hi/Hs) | % | 110/99 | ||
| Normnutzungsgrad bei 75/60°C (Hi/Hs) | % | 107/96 | ||
| Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs) | % | 98/88 | ||
| Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs) | % | 108/97 | ||
| Vorlauftemperatur Werkseinstellung | °C | 75 | ||
| Vorlauftemperatur bis ca. | °C | 90 | ||
| max. Gesamtüberdruck | bar | 3,0 | ||
| max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI ≤ 0,20) | ||||
| 600 l/h Fördermenge(14kW bei ∆t=20K) | mbar | 550 | 550 | 550 |
| 860 l/h Fördermenge (20kW bei ∆t=20K) | mbar | - | 430 | 430 |
| 1030 l/h Fördermenge (24kW bei ∆t=20K) | mbar | - | - | 280 |
| max. zulässiger Gesamtüberdruck Warmwasser | bar | 10 | ||
| Warmwasser-Temperaturbereich (einstellbar) | °C | - | 45-65 | 45-65 |
| Warmwasserinhalt des Heizwasserwärmetauschers | l | 1,3 | ||
| Nenninhalt des Schichtenspeichers / Äquivalenter Nenninhalt | l | 44/100 | 44/120 | 44/140 |
| Spez. Wasserdurchfluss D bei ΔT=30K | l/min | 14,3 | 18 | 20 |
| Warmwasserdauerleistung | l/h (kW) | 366 (14,6) | 560 (23,1) | 684 (27,8) |
| Leistungskennzahl nach DIN 4708 | NL | 0,8 | 1,1 | 1,5 |
| Warmwasser-Ausgangsleistung | l/10min | 115 | 150 | 171 |
| Bereitschaftwärmeaufwand nach DIN EN 12897 | kWh/24h | 0,8 | ||
| Korrosionsschutz Warmwasserwärmetauscher / Speicherbehälter | Edelstahl | |||
| Ausdehnungsgefäß Gesamtinhalt | l | 10 | ||
| Ausdehnungsgefäß Vordruck | bar | 0,75-0,95 | ||
| Ausdehnungsgefäß Vordruck | bar | 0,75-0,95 | ||
| Abgastemperatur 80/60-50/30 bei Qmax | °C | 62-45 | 70-50 | 76-50 |
| Abgastemperatur 80/60-50/30 bei Qmin | °C | 30-25 | 30-25 | 33-27 |
| Abgasmassenstrom bei Qmax | g/s | 6,2 | 8,8/10,7 | 10,9/13,0 |
| Abgasmassenstrom bwi Qmin | g/s | 0,9 | 1,8 | 2,3 |
| verfügbarer Förderdruck des Gasgebläses bei Qmax | Pa | 125 | 135 | 180 |
| verfügbarer Förderdruck des Gasgebläses bei Qmin | Pa | 10 | 14 | 17 |
| Abgaswertegruppe | G52 | |||
| NOx-Klasse | 5 | |||
| Kondenswassermenge bei 50/30°C | l/h | ca. 1,4 | ca. 2,0 | ca. 2,4 |
| pH Wert des Kondensats | ca. 4,0 | |||
| Elektrische Leistungsaufnahme Standby | W | 3 | ||
| Elektrische Leistungsaufnahme maximal | W | 17-45/93 1) | 17-51/110 1) | 17-62/135 1) |
| Schutzart | IP | IPX4D | ||
| Elektroanschluss/Absicherung | 230V / 50Hz / 16A | |||
|
1) Heizbetrieb / Warmwasserbetrieb 2) Erdgas / Flüssiggas (G31) |
||||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Bedienunganleitung
WOLF GmbH
Industriestraße 1
84048 Mainburg
Deutschland
