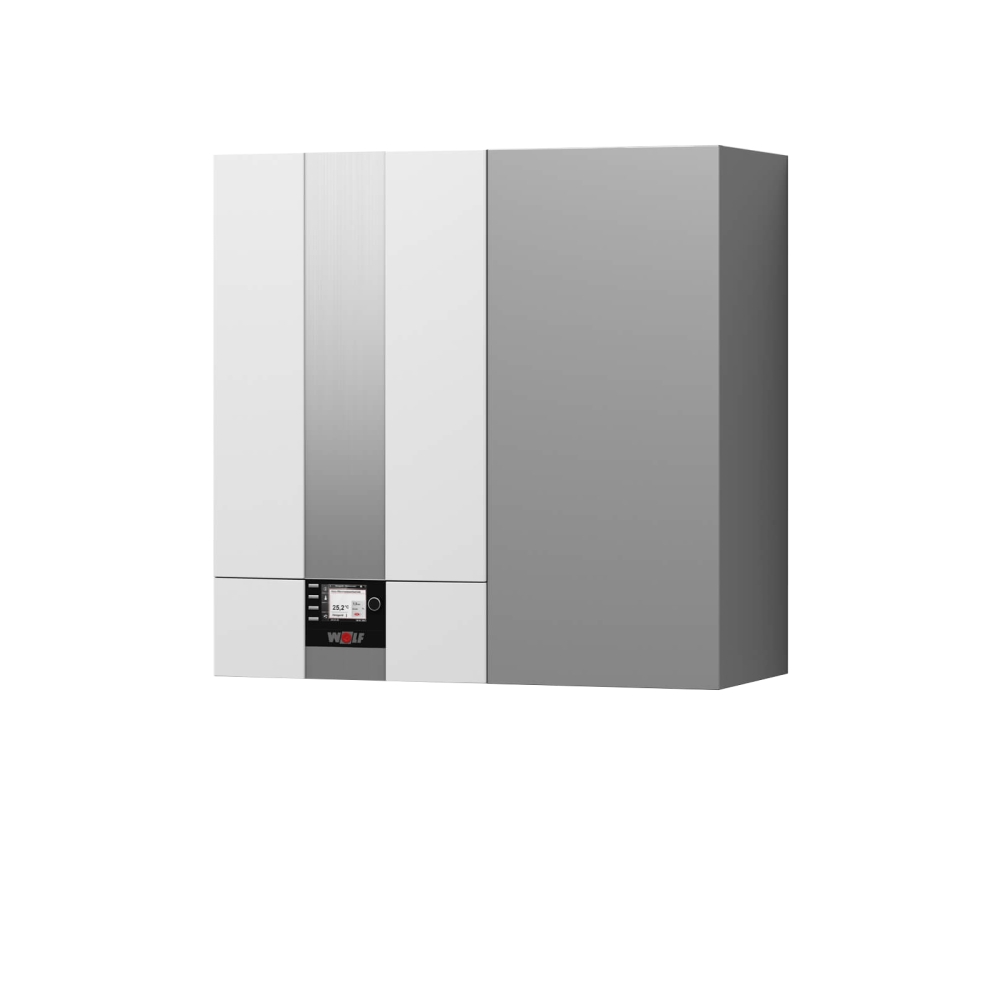

WOLF Gas-Brennwert-Zentrale CGW-2-24/140L, 24 kW

Artikelnummer: STCGW224140VAR
EAN: 4045013283442
Kategorie: Gasheizung

Regelung
Anschlüsse
Abgassystem

3.275,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung

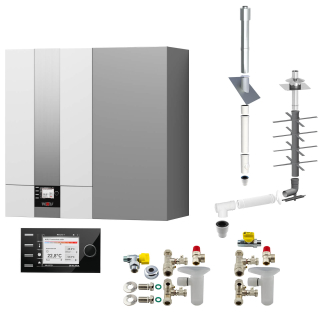

WOLF CGW-2 Gasbrennwert-Zentrale, mit Schichtenspeicher

Therme

WOLF CGW-2-24/140L

WOLF Art.-Nr.: 8615021

5,6 - 25,8 kW bei 50/30°C (Min - Max, Heizung)

4,8 - 23,8 kW bei 80/60°C (Min - Max, Heizung)

4,8 - 23,8 kW / l/min (Min - Max, Warmwasser)

Die Gas-Brennwert-Zentrale CGW-2L heizt Ihre Wohnräume und versorgt Sie immer mit genügend Warmwasser dank dem integrierten Schichtenspeicher. Als wandhängendes Heizgerät benötigt sie wenig Platz und ist perfekt für Wohnungen oder kleinere Einfamilienhäuser.

Produktmerkmale

Dank der Schichtenspeichertechnologie wird das Wasser nach Temperaturen sortiert. Das garantiert eine exzellente Warmwasserleistung auf kleinstem Raum
Effiziente Warmwasserbereitung und innovative Dämmtechnik senken Ihre Betriebskosten
Die CGW-2L besteht aus zwei Modulen: aus einem Brennwertgerät und einem Schichtenspeicher, dadurch ist sie einfach und schnell zu installieren
Bequem zu steuern mit dem neuem Wolf Regelungssystem oder optional per Smartphone

mögliches Zubehör

witterungsgeführter Regler Bedienmodul WOLF BM-2 (zwingend erforderlich)
WOLF Anschluss-Set für Aufputz- oder Unterputzinstallation
Abgassystem für Schachteinbau oder Dachdurchführung

Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar.

Regelung

witterungsgeführter Regler Bedienmodul BM-2

WOLF Art.-Nr.: 2745304

Die intuitive Haustechnik-Steuerung der neuesten Generation.

Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.

Produktmerkmale

Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
SD-Karten-Steckplatz für einfache Software-Updates.
Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
inkl. Außentemperaturfühler

Die Therme kann ohne Regelung nicht in Betrieb genommen werden.

Anschlüsse

WOLF Anschluss-Set für Aufputzinstallation

WOLF Art.-Nr.: 2072346

komplett, mit thermischer Sicherung, für Gasheizhermen

bestehend aus:

Gaskugelhahn mit thermischer Sicherung
Durchgangswartungshahn mit KFE-Hahn
Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
Sicherheitsventil 3bar Ansprechdruck
Ablauftrichter

WOLF Anschluss-Set für Unterputzinstallation

WOLF Art.-Nr.: 2072347

komplett, mit thermischer Sicherung, für Gasheizhermen

bestehend aus:

Gaskugelhahn mit thermischer Sicherung
Eckwartungshahn mit KFE-Hahn
Eckwartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
Sicherheitsventil 3bar Ansprechdruck
Ablauftrichter

Abgassystem

senkrechte Luft- / Abgasführung – Schachteinbau (starr)

Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP)

angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
feuchteunempfindlich
einsetzbar bis 5000 Pa (bis ø 200 mm)

bestehend aus:

Grundpaket Schornstein DN 80/125mm für Brennwerttherme / Brennwertkessel

Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung.

1 × Universalkopfabdeckung incl. Mündungsrohr aus Edelstahl
4 × Montageschellen / Abstandshalter im Schacht
1 × Winkel 87° mit Stützfuß und Auflageschiene
1 × Wetterkragen/ Wandrosette
1 × Längenelement 500 mm DN 80/125
1 × T-Stück 87° mit Revisionsdeckel DN 80/125

WOLF Luft/Abgasübergang DN60/100 auf DN80/125

WOLF Bestell-Nr.: 2651733

für Abgasführung konzentrisch, weiß, steckbar

Abgasrohr-Pack starr (wahlweise 8 m / 10 m / 12 m / 14 m)

8 / 10 / 12 / 14 × Abgasrohr Kunststoff (PP) DN 80, 1000 mm

senkrechte Luft- / Abgasführung – Schrägdach / Dachdurchführung

Konzentrische, druckdichte Verbindungsleitung mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.

bestehend aus:

Grundpaket Schrägdach / Dachdurchführung DN 80/125 mm für Brennwerttherme / Brennwertkessel

1 × Längenelement mit Revision
1 × Längenelement 500 mm
1 × Terminal senkrecht aus Edelstahl
1 × Dachdurchführung inkl. Dachziegel aus Edelstahl 36°-45° mit Bleirand und Wetterkragen

WOLF Luft/Abgasübergang DN60/100 auf DN80/125

WOLF Bestell-Nr.: 2651733

für Abgasführung konzentrisch, weiß, steckbar

wahlweise Verlängerung konzentrisch 0,5 m oder 1 m

konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (DN80/125 mm; PP) im Innenbereich

1 × Verlängerungsrohr konzentrisch 0,5 m oder 1 m zur Verlängerung auf eine Gesamtlänge von 1,8 m bzw. 2,3 m

Technische Daten – Tabellen

Technische Daten (Therme)

Gasbrennwert-Zentrale	Einheit	CGW-2-14/100L	CGW-2-20/120L	CGW-2-24/140L
Bestell-Nr.		8615019	8615020	8615021
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung
Grunddaten
Nennwärmeleistung bei 80/60°C	kW	13,5	18,9/22,2 ¹⁾	23,8/27,1 ¹⁾
Nennwärmeleistung bei 50/30°C	kW	15,2	20,4	25,8
Nennwärmebelastung	kW	14,0	19,6/23,0 ¹⁾	24,6/28,0 ¹⁾
Kleinste Wärmeleistung (modulierend) bei 80/60°C	kW	1,8/4,6 ²⁾	3,8/6,8 ²⁾	4,8/6,8 ²⁾
Kleinste Wärmeleistung (modulierend) bei 50/30°C	kW	2,1/5,4 ²⁾	4,4/7,4 ²⁾	5,6/7,4 ²⁾
Kleinste Wärmeleistung (modulierend)	kW	1,9/4,9 ²⁾	3,9/6,9 ²⁾	4,9/6,9 ²⁾
Heizungsvorlaufanschluss	G	¾″ (DN20)
Heizungsrücklaufanschluss	G	¾″ (DN20)
Kaltwasseranschluss / Zirkulation	G	½″
Kaltwasseranschluss	G	¾″
Gasanschluss	R	½″
Luft-/ Abgasrohranschluss	mm	60/100
Abmessungen
Höhe	mm	790
Breite	mm	800
Tiefe	mm	378
Gesamtgewicht	kg	54 (35+19)

Luft- / Abgasführung	Typ	B23_P, B33_P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)
Gas-Kategorie		II_2N3P
Gasanschlusswert:
Erdgas E/H(Hi=9,5kWh/m³=34,2MJ/m³)	m³/h	1,44	2,06/2,42	2,52/2,95
Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³)	m³/h	1,59	2,28/2,67	2,79/3,25
Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³)	kg/h	1,07	1,53/1,80	1,87/2,19
Gasanschlussdruck:
Erdgas (min - max zulässig)	mbar	20 (17-25)
Flüssiggas (min - max zulässig)	mbar	50 (42,5-57,5)

Normnutzungsgrad bei 40/30°C (Hi/Hs)	%	110/99
Normnutzungsgrad bei 75/60°C (Hi/Hs)	%	107/96
Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs)	%	98/88
Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs)	%	108/97
Vorlauftemperatur Werkseinstellung	°C	75
Vorlauftemperatur bis ca.	°C	90
max. Gesamtüberdruck	bar	3,0
max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI &leq; 0,20)
600 l/h Fördermenge(14kW bei ∆t=20K)	mbar	550	550	550
860 l/h Fördermenge (20kW bei ∆t=20K)	mbar	-	430	430
1030 l/h Fördermenge (24kW bei ∆t=20K)	mbar	-	-	280

max. zulässiger Gesamtüberdruck Warmwasser	bar	10
Warmwasser-Temperaturbereich (einstellbar)	°C	-	45-65	45-65
Warmwasserinhalt des Heizwasserwärmetauschers	l	1,3
Nenninhalt des Schichtenspeichers / Äquivalenter Nenninhalt	l	44/100	44/120	44/140
Spez. Wasserdurchfluss D bei ΔT=30K	l/min	14,3	18	20
Warmwasserdauerleistung	l/h (kW)	366 (14,6)	560 (23,1)	684 (27,8)
Leistungskennzahl nach DIN 4708	NL	0,8	1,1	1,5
Warmwasser-Ausgangsleistung	l/10min	115	150	171
Bereitschaftwärmeaufwand nach DIN EN 12897	kWh/24h	0,8
Korrosionsschutz Warmwasserwärmetauscher / Speicherbehälter		Edelstahl
Ausdehnungsgefäß Gesamtinhalt	l	10
Ausdehnungsgefäß Vordruck	bar	0,75-0,95
Ausdehnungsgefäß Vordruck	bar	0,75-0,95
Abgastemperatur 80/60-50/30 bei Qmax	°C	62-45	70-50	76-50
Abgastemperatur 80/60-50/30 bei Qmin	°C	30-25	30-25	33-27
Abgasmassenstrom bei Qmax	g/s	6,2	8,8/10,7	10,9/13,0
Abgasmassenstrom bwi Qmin	g/s	0,9	1,8	2,3

verfügbarer Förderdruck des Gasgebläses bei Qmax	Pa	125	135	180
verfügbarer Förderdruck des Gasgebläses bei Qmin	Pa	10	14	17
Abgaswertegruppe		G₅₂
NOx-Klasse		5
Kondenswassermenge bei 50/30°C	l/h	ca. 1,4	ca. 2,0	ca. 2,4
pH Wert des Kondensats		ca. 4,0

Elektrische Leistungsaufnahme Standby	W	3
Elektrische Leistungsaufnahme maximal	W	17-45/93 ¹⁾	17-51/110 ¹⁾	17-62/135 ¹⁾
Schutzart	IP	IPX4D
Elektroanschluss/Absicherung		230V / 50Hz / 16A

¹⁾ Heizbetrieb / Warmwasserbetrieb ²⁾ Erdgas / Flüssiggas (G31)
