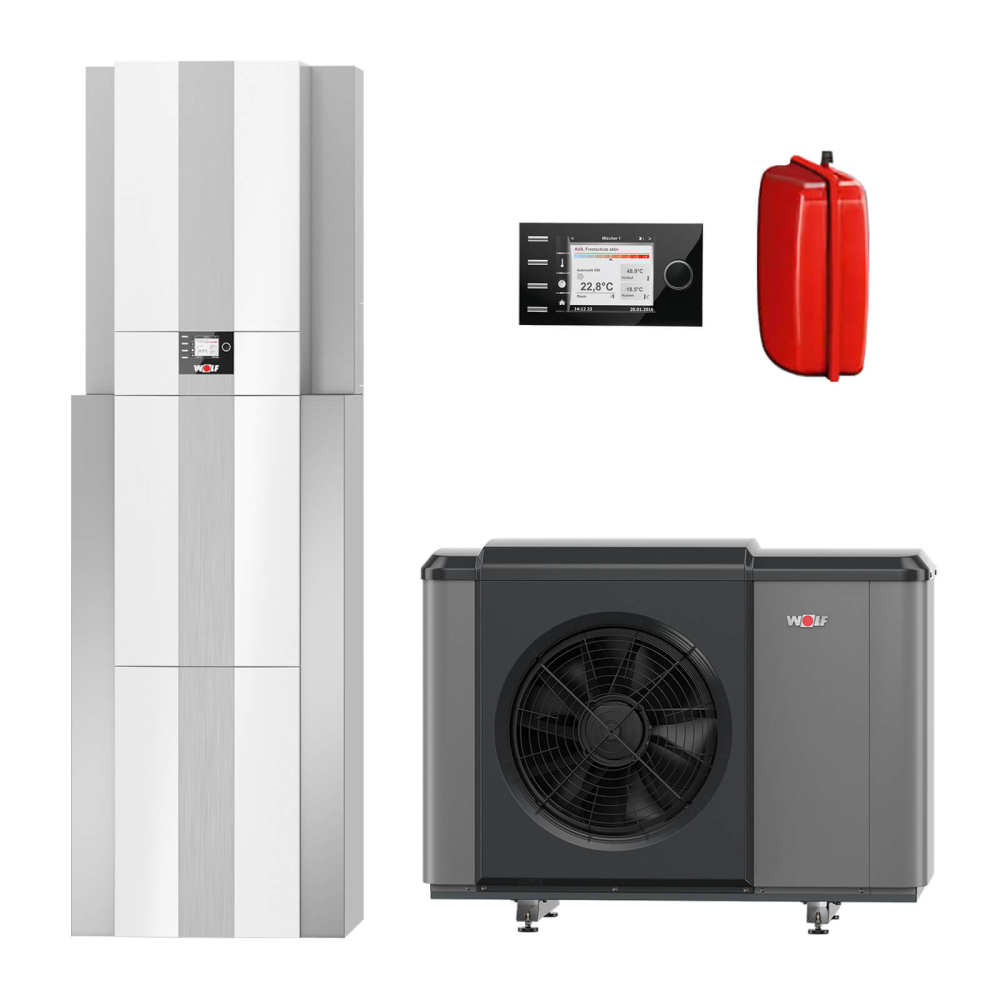

Wolf WP-Center CHC-Monoblock 10/200 inkl. CHA10/400V+WW-Speicher+BM-2

Wolf WP-Center CHC-Monoblock 10/200 inkl. CHA10/400V+WW-Speicher+BM-2

Artikelnummer: WO9146836
EAN: 4045013375185
Kategorie: Luft/Wasser

12.995,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Momentan nicht verfügbar

Luft/Wasser-Wärmepumpen-Center

WOLF CHC-Wärmepumpen-Center

Abgestimmte Wärmepumpen-Center – für jedes Projekt die passende Lösung

Das attraktive WOLF Wärmepumpencenter bietet für jedes Ein- oder Zweifamilienhausprojekt eine perfekt abgestimmte Lösung. Dem hochwertigen Lieferumfang gehören immer ein Innen- sowie ein Außenmodul Ihrer Wahl an. Je nach baulichen Gegebenheiten und Kundenwünschen können Sie sich variabel für eine Split- oder Monoblockbauweise des Außenmoduls entscheiden.

Die WOLF Wärmepumpencenter Lösungen bestechen dank dem modularen und vormontierten Aufbau durch sehr geringe Montage- und Installationszeiten. Praktische Steckverbinder unterstützen beim einfachen und fehlerfreien Einbau.

Vereint alle Komponenten, die für ein vollständiges Heizsystem benötigt werden
Ihre gesamte Haustechnik auf weniger als einem Quadratmeter
Modularer Aufbau ermöglicht eine einfache Einbringung sowie geringe Montage- und Installationszeiten
Abgestimmte Systeme für höchste Effizienz und niedrige Betriebskosten

Gründe für das attraktive CHC-Wärmepumpencenter

All-In-One System, das keine Wünsche offen lässt

Die verschiedenen Varianten ermöglichen für jedes Ein- oder Zweifamilienhausprojekt eine abgestimmte sowie effiziente Lösung
Sehr geringe Montage- bzw. Installationszeiten
Der modulare und vormontierte Aufbau erleichtert zudem die Einbringung auf der Baustelle
Technisch hochwertigste Lösung zur sicheren Warmwasser- bzw. Heizwasserbereitstellung
Beinhaltet alle Komponenten, welche für ein vollständiges Heizsystem benötigt werden
Das abgestimmte System sorgt für hohe Effizienz, was für niedrige Betriebskosten sorgt
Smarthomefähig (z.B. Amazon Alexa) und per WOLF-Smartset App bedienbar

Bedienmodul BM-2 immer inklusive

Das WOLF Bedienmodul BM-2 ist die bewährte Regelung für die meisten WOLF Geräte. Beim Wärmepumpen-Center ist es immer inklusive.

WOLF CHC/200 – fürs Einfamilienhaus

Verfügbar mit Außenmodul in Split- oder Monoblockbauweise
Serienmäßig mit 180l-Warmwasserspeicher, Medienmodul BM-2, 24l Ausdehnungsgefäß und Anschlussset
Optional mit integrierten 35l-Reihenpufferspeicher inkl. Überstromventil
Steckverbindungen für besonders leichte und schnelle Installation

WOLF CHC/300 – fürs Ein- bis Zweifamilienhaus

Verfügbar mit Außenmodul in Split- und Monoblockbauweise
Serienmäßig mit 280l-Warmwasserspeicher, Bedienmodul BM-2, 24l Ausdehnungsgefäß und Anschlussset
Optional mit integrierten 50l Pufferspeicher – je nach Anforderung als Reihenpufferspeicher inkl. oder Überströmventil oder 50l Trennpufferspeicher
Steckverbindungen für besonders leichte und schnelle Installation

weitere Informationen zu den integrierten Speichern

Die WOLF Wärmepumpencenter Lösungen beinhalten je nach gewählter Konfiguration einen optional perfekt abgestimmten Pufferspeicher. Für einen 200 Liter Warmwasserspeicher ist das ein kompakter 35 Liter Pufferspeicher, für den 300 Liter Speicher ein 50 Liter Puffer als Reihen- oder Trennspeicher.

mit oder ohne Pufferspeicher

Das spricht für einen Pufferspeicher im CHC-Wärmepumpencenter:

sichere Bereitstellung von Energie zum Abtauen des Verdampfers
Hoher Warmwasserkomfort und mehr Sicherheit mithilfe eines größeren Heizungswasservolumens

Diese Anwendungsfälle erlauben den Verzicht auf einen Pufferspeicher im CHC-Wärmepumpencenter:

Systeme, bei denen die Abtauenergie vollständig durch ein weiteres System zur Verfügung gestellt wird
Bauseitige Einbindung eines großvolumigen WOLF-Pufferspeichers zur:
- Überbrückung von Stillständen der Wärmepumpe (z.B.: Sperrzeiten der Versorger)
- Verlängerten Bereitstellung von Heizungswärme während der Warmwasserbereitung

Reihenpufferspeicher oder Trennpufferspeicher

Was für / gegen den Reihenpufferspeicher spricht:

Sicheres Einhalten der Mindestumlaufwassermenge durch integriertes Überströmventil
Sichere Bereitstellung von Abtauenergie
Keine zusätzliche Umwälzpumpe im Sekundärkreis nötig
Höhere Gesamteffizienz als bei Trennspeicher
Nur bei Systemen mit einem Heizkreis möglich

Was für / gegen den Trennpufferspeicher spricht:

Sicheres Einhalten der Mindestumlaufwassermenge durch hydraulische Trennung
Sichere Bereitstellung von Abtauenergie
Verzeiht suboptimale Auslegungen: Egal, was nach der Anlage passiert.
Auch bei mehreren Heizkreisen einsetzbar
Zusätzliche Umwälzpumpen in den Heizkreisen nötig

Technische Daten CHC-Split

Luft/Wasser-Wärmepumpen-Center Splitbauweise	Einheit
Warmwasserspeicher		mit 200 Liter Warmwasserspeicher					mit 300 Liter Warmwasserspeicher
Pufferspeicher		ohne Pufferspeicher
Art.-Bezeichnung		CHC-Split 05/200	CHC-Split 07/200	CHC-Split 10/200	CHC-Split 14/200	CHC-Split 16/200	CHC-Split 05/300	CHC-Split 07/300	CHC-Split 10/300	CHC-Split 14/300	CHC-Split 16/300
Art.-Nr.		9146657	9146658	9146659	9146660	9146661	9146667	9146668	9146669	9146670	9146671

Pufferspeicher		mit 35 Liter Reihenspeicher					mit 50 Liter Reihenspeicher
Art.-Bezeichnung		CHC-Split 05/200-35	CHC-Split 07/200-35	CHC-Split 10/200-35	CHC-Split 14/200-35	CHC-Split 16/200-35	CHC-Split 05/300-50	CHC-Split 07/300-50	CHC-Split 10/300-50	CHC-Split 14/300-50	CHC-Split 16/300-50
Art.-Nr.		9146662	9146663	9146664	9146665	9146666	9146672	9146673	9146674	9146675	9146676

Pufferspeicher		-					mit 50 Liter Trennspeicher
Art.-Bezeichnung		-					CHC-Split 05/300-50S	CHC-Split 07/300-50S	CHC-Split 10/300-50S	CHC-Split 14/300-50S	CHC-Split 16/300-50S
Art.-Nr.		-					9146677	9146678	9146679	9146680	9146681

enthaltene Wärmepumpe		BWL-1S 05/230V	BWL-1S 07/230V	BWL-1S 10/400V	BWL-1S 14/400V	BWL-1S 16/400V	BWL-1S 05/230V	BWL-1S 07/230V	BWL-1S 10/400V	BWL-1S 14/400V	BWL-1S 16/400V
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung Mitteltemperatur
Energieeffizienzklasse Raumheizung Niedertemperatur
Energieeffizienzklasse Warmwasserspeicher
Energieeffizienzklasse Pufferspeicher
Abmessungen (Breite x Höhe x Tiefe)
Außeneinheit Wärmepumpe (incl. Füße, incl. Fronttüren)	mm	964 x 862 x 363		964 x 1261 x 363			964 x 862 x 363		964 x 1261 x 363
Inneneinheit Wärmepumpe (incl. Füße, incl. Fronttüren)	mm	440 x 790 x 340					440 x 790 x 340
CHC-Split ohne Pufferspeicher	mm	650 x 2137 x 685					600 x 1829 x 999
CHC-Split mit Pufferspeicher	mm	650 x 2081 x 751					600 x 1829 x 999
Gewicht
Gewicht Außeneinheit / Inneneinheit	kg	66 / 31	66 / 31	110 / 35	110 / 37	110 / 37	66 / 31	66 / 31	110 / 35	110 / 37	110 / 37
Gewicht Warmwasserspeicher	kg	145					140
Gewicht Pufferspeicher	kg	21					22
Speicherdaten
Speicherinhalt Pufferspeicher	Ltr.	34					49
Speicherinhalt Warmwasserspeicher	Ltr.	180					280
Leistungskennzahl NL₅₀		1,6					3,2
Kältekreis
Kältemitteltyp / GWP	- /	R410A / 2088					R410A / 2088
Füllmenge / CO2 eq	kg / t	2,15 / 4,49	2,15 / 4,49	2,95 / 6,16	2,95 / 6,16	3,25 / 6,16	2,15 / 4,49	2,15 / 4,49	2,95 / 6,16	2,95 / 6,16	3,25 / 6,16
maximale Kältemittelleitungslänge	m	25					25
nachzufüllende Kältemittelmenge bei Leitungslänge >12m - 25m	g/m	60					60
Kältemittelöl		FV68S		POE			FV68S		POE
Füllmenge Kältemittelöl	ml	650		1100			650		1100
Kompressor - Typ		Rollkolben		Doppelrollkolben			Rollkolben		Doppelrollkolben
maximaler Betriebsdruck	bar	43					43
Heizleistung / COP nach EN14511
A2/W35 Nennleistung	kW / -	3,4 / 3,7	5,0 / 3,5	7,6 / 3,8	8,8 / 3,8	11,0 / 3,3	3,4 / 3,7	5,0 / 3,5	7,6 / 3,8	8,8 / 3,8	11,0 / 3,3
A7/W35 Nennleistung	kW / -	5,2 /4,9	7,3 / 4,8	10,2 / 4,8	12,1 / 4,8	13,8 / 3,6	5,2 /4,9	7,3 / 4,8	10,2 / 4,8	12,1 / 4,8	13,8 / 3,6
A-7/W35 Max. Leistung	kW / -	5,1 / 2,9	6,2 / 2,7	8,1 / 2,3	8,7 / 2,3	10,9 / 2,4	5,1 / 2,9	6,2 / 2,7	8,1 / 2,3	8,7 / 2,3	10,9 / 2,4
Leistungsbereich bei A2/W35	kW	1,9 - 6,6	1,9 - 8,8	2,9 - 10,6	3,1 - 12,4	3,5 - 12,2	1,9 - 6,6	1,9 - 8,8	2,9 - 10,6	3,1 - 12,4	3,5 - 12,2
Kühlleistung / EER nach EN14511
A35/W7 Nennleistung	kW / -	4,5 / 2,5	7,6 / 2,7	8,8 / 2,7	10,7 / 2,5	11,7 / 2,1	4,5 / 2,5	7,6 / 2,7	8,8 / 2,7	10,7 / 2,5	11,7 / 2,1
A35/W18 Nennleistung	kW / -	6,1 / 3,5	9,0 / 3,8	8,7 / 4,1	12,0 / 3,4	13,0 / 2,5	6,1 / 3,5	9,0 / 3,8	8,7 / 4,1	12,0 / 3,4	13,0 / 2,5
Leistungsbereich Verdichter bei A35/W18	kW	1,6 - 6,9	2,9 - 9,6	3,1 - 11,0	3,2 - 13,2	4,5 - 14,3	1,6 - 6,9	2,9 - 9,6	3,1 - 11,0	3,2 - 13,2	4,5 - 14,3
Schall Außeneinheit
Schallleistungspegel (in Anlehnung an EN 12102/EN ISO 9614-2) bei A7/W55 bei Nenn-Wärmeleistung	dB(A)	59	63	61	63	64	59	63	61	63	64
max. Schallleistungspegel	dB(A)	60	63	64	65	66	60	63	64	65	66
max. Schallleistungspegel bei reduzierten Nachbetrieb	dB(A)	56	56	57			56	56	57
Einsatzgrenzen
Temperatur Betriebsgrenzen Heizbetrieb	°C	+15 bis +55	+20 bis +55				+15 bis +55	+20 bis +55
Temperatur Betriebsgrenzen Kühlbetrieb	°C	+10 bis +45		+7 bis +20			+10 bis +45		+7 bis +20
maximale Heizwassertemperatur mit Elektrozusatzheizung	°C	75					75
Temperatur Betriebsgrenzen Luft Heizbetrieb min/max	°C	-20 bis +35					-20 bis +35
Temperatur Betriebsgrenzen Luft Kühlbetrieb min/max	°C	+10 / +45					+10 / +45
Heizwasser
Mindestvolumenstrom	l / min	15	15	21	25	25	15	15	21	25	25
Wasservolumenstrom nominal (5K)	l / min	16	19	28,8	34,1	40,2	16	19	28,8	34,1	40,2
Wasservolumenstrom maximal (4K)	l / min	25	25	36	42,7	49,2	25	25	36	42,7	49,2
Druckverlust Wärmepumpe bei nominal (5K)	mbar	54	78	121	141	194	54	78	121	141	194
Restförderhöhe bei nominalen Wasservolumenstrom	mbar	540	490	550	460	310	540	490	550	460	310
maximaler Betriebsdruck	bar	3					3
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt	m³ / h	2600		3500	4200		2600		3500	4200
Anschlüsse
Anschluss Heizung Vorlauf / Rücklauf / Warmwasser Vorlauf	mm	28x1					28x1
Anschluss Kältemittelleitungen	UNF	5/8 + 7/8					5/8 + 7/8
Dimension Kältemittelleitungen	mm	10x1 + 16x1					10x1 + 16x1
Dimension Kondensatwasserleitung Außeneinheit	mm	16					16
Elektrik Außeneinheit
Netzanschluss / Absicherung Außeneinheit		1~NPE, 230VAC, 50Hz / 20A(C)	1~NPE, 230VAC, 50Hz / 25A(C)	3~NPE, 400VAC, 50Hz / 20A(C)			1~NPE, 230VAC, 50Hz / 20A(C)	1~NPE, 230VAC, 50Hz / 25A(C)	3~NPE, 400VAC, 50Hz / 20A(C)
max. Leistungsaufnahme Ventilatoren	W	57		70	102		57		70	102
Leistungsaufnahme Standby	W	9		21			9		21
max. Leistungsaufnahme Verdichterstrom / cosf innerhalb der Einsatzgrenzen	kW	3,6		5	6,6	6,3	3,6		5	6,6	6,3
Anlaufstrom Verdichter	A	10					10
Anlaufstrom Verdichter bei blockiertem Rotor	A	25		16			25		16
Einschaltstrom (Aufladen der DC Kondensatoren)	A	35		30			35		30
Schutzart Außeneinheit
Maximale Anzahl Verdichterstarts pro Stunde	1/h	6					6
Pulszahl p		2		6			2		6
Frequenzbereich Verdichter	f	20 - 70		20 - 65	20 - 75		20 - 70		20 - 65	20 - 75
Schutzart Außeneinheit		IP24					IP24

Technische Daten CHC-Monoblock

Luft/Wasser-Wärmepumpen-Center Monoblock	Einheit
Warmwasserspeicher		mit 200 Liter Warmwasserspeicher		mit 300 Liter Warmwasserspeicher
Pufferspeicher		ohne Pufferspeicher
Art.-Bezeichnung		CHC-Monoblock 7/200	CHC-Monoblock 10/200	CHC-Monoblock 7/300	CHC-Monoblock 10/300
Art.-Nr.		9146835	9146836	9146841	9146842

Pufferspeicher		mit 35 Liter Reihenspeicher		mit 50 Liter Reihenspeicher
Art.-Bezeichnung		CHC-Monoblock 7/200-35	CHC-Monoblock 10/200-35	CHC-Monoblock 7/300-50	CHC-Monoblock 10/300-50
Art.-Nr.		9146838	9146839	9146844	9146845

Pufferspeicher		-		mit 50 Liter Trennspeicher
Art.-Bezeichnung		-		CHC-Monoblock 7/300-50S	CHC-Monoblock 10/300-50S
Art.-Nr.		-		9146847	9146848

enthaltene Wärmepumpe		CHA-07/400V	CHA-10/400V	CHA-07/400V	CHA-10/400V
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung Mitteltemperatur
Energieeffizienzklasse Raumheizung Niedertemperatur
Energieeffizienzklasse Warmwasserspeicher
Energieeffizienzklasse Pufferspeicher
Abmessungen (Breite x Höhe x Tiefe)
Außeneinheit Wärmepumpe	mm	1.286 x 979 x 562		1.286 x 979 x 562
Inneneinheit Wärmepumpe	mm	440 x 790 x 340		440 x 790 x 340
CHC-Monoblock ohne Pufferspeicher	mm	650 x 2137 x 685		600 x 1829 x 999
CHC-Monoblock mit Pufferspeicher	mm	650 x 2081 x 751		600 x 1829 x 999
Gewicht
Außeneinheit	kg	152	162	152	162
Inneneinheit	kg	27	27	27	27
Gewicht Warmwasserspeicher	kg	145		140
Gewicht Pufferspeicher	kg	21		22
Speicherdaten
Speicherinhalt Pufferspeicher	Ltr.	34		49
Speicherinhalt Warmwasserspeicher	Ltr.	180		280
Leistungskennzahl NL₅₀		1,6		3,2
Kältekreis
Kältemitteltyp / GWP	- / -	R290 / 3		R290 / 3
Füllmenge / CO2 eq	kg / t	3,1 / 0,009	3,4 / 0,010	3,1 / 0,009	3,4 / 0,010
Kältemaschinenöl		PZ46M		PZ46M
Füllmenge Kältemaschinenöl	ml	900		900
Kompressor - Typ / Anzahl		Scroll / 1		Scroll / 1
Heizleistung / COP
A2/W35 Nennleistung nach EN14511	kW / -	5,15 / 4,54	5,75 / 4,65	5,15 / 4,54	5,75 / 4,65
A7/W35 Nennleistung nach EN14511	kW / -	4,50 / 5,47	4,10 / 5,72	4,50 / 5,47	4,10 / 5,72
A10/W35 Nennleistung nach EN14511	kW / -	2,97 / 5,88	3,75 / 6,05	2,97 / 5,88	3,75 / 6,05
A-7/W35 Nennleistung nach EN 14511	kW / -	5,88 / 2,73	7,95 / 2,88	5,88 / 2,73	7,95 / 2,88
Leistungsbereich bei A2/W35	kW	1,9 - 7,0	3,0-10,0	1,9 - 7,0	3,0-10,0
Leistungsbereich bei A7/W35	kW	2,2 - 7,0	3,5-10,0	2,2 - 7,0	3,5-10,0
Leistungsbereich bei A-7/W35	kW	1,6 - 6,8	2,2-9,8	1,6 - 6,8	2,2-9,8
Kühlleistung / EER
A35/W18 Nennleistung nach EN14511	kW / -	5,01 / 5,83	6,01 / 5,92	5,01 / 5,83	6,01 / 5,92
A35/W7 Nennleistung nach EN14511	kW / -	3,43 / 3,86	4,81 / 4,04	3,43 / 3,86	4,81 / 4,04
Leistungsbereich bei A35/W18	kW / -	2,3 - 7,0	4,3 - 10,0	2,3 - 7,0	4,3 - 10,0
Leistungsbereich bei A35/W7	kW / -	1,9 - 6,5	3,1 - 8,3	1,9 - 6,5	3,1 - 8,3
Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP)	dB(A)	52	53	52	53
Schallleistungspegel Tag max.	dB(A)	58	60	58	60
Schallleistungspegel im reduzierten Nachtbetrieb	dB(A)	49	51	49	51
Schalldruckpegel im reduzierten Nachtbetrieb (in 3 m Entfernung, frei aufgestellt)	dB(A)	32	34	32	34
Einsatzgrenzen
Temperatur Betriebsgrenze Heizbetrieb	°C	+15 bis +70		+15 bis +70
Temperatur Betriebsgrenze Kühlbetrieb	°C	+7 bis +30		+7 bis +30
maximale Heizwassertemperatur mit Elektroheizelement	°C	75		75
Temperatur Betriebsgrenze Luft Heizbetrieb	°C	-22 bis +40		-22 bis +40
Temperatur Betriebsgrenze Luft Kühlbetrieb	°C	+10 bis +45		+10 bis +45
Heizwasser
Mindestvolumenstrom für Abtauung	l/min	22	25	22	25
Restförderhöhe bei minimalen Volumenstrom für Abtauung	mbar	610	530	610	530
maximaler Betriebsdruck	bar	3		3
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt	m³/h	3300	3500	3300	3500
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit, Heizung Vorlauf, WW-Vorlauf		28x1		28x1
Außeneinheit: Vorlauf, Rücklauf	G	5/4″ IG		5/4″ IG
Kondensatwasseranschluss	DN	50		50
Elektrik Außeneinheit (ODU)
Steuerung (ODU)
Elektrischer Anschluss		1~NPE, 230VAC, 50Hz, 16A(B)		1~NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme	A	2,8		2,8
Inverter (ODU)
Elektrischer Anschluss		siehe Elektrik Inneneinheit (IDU)		siehe Elektrik Inneneinheit (IDU)
Max. Leistungsaufnahme Standby	W	13		13
Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen ¹⁾	kW	4,8	5,75	4,8	5,75
Max. Verdichterstrom innerhalb der Einsatzgrenzen ¹⁾	A	8,0	9,5	8,0	9,5
Max. Anzahl Verdichterstarts pro Stunde	1/h	6		6
Schutzart		IP 24		IP 24
Elektrik Inneneinheit (IDU)
Steuerung (IDU)
Elektrischer Anschluss		1~NPE, 230VAC, 50Hz, 16A(B)		1~NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme	A	6,5		6,5
Inverter (ODU) + E-Heizung (IDU)
Elektrischer Anschluss		3~NPE, 400VAC, 50Hz, 20A(B)		3~NPE, 400VAC, 50Hz, 20A(B)
Max. Leistungsaufnahme E-Heizung	kW	9		9
Max. Leistungsaufnahme Heizkreispumpe	W	3 - 75		3 - 75
Max. Leistungsaufnahme Standby	W	2		2
Max. Stromaufnahme E-Heizung (9 kW)	A	13 (400VAC)		13 (400VAC)
Max. Stromaufnahme	A	18		18
Schutzart		IP 20		IP 20

¹⁾ reduziert bei Parallelbetrieb von Verdichter und E-Heizung
