VAILLANT ecoTEC plus VC 20 CS/1-5 E/LL/P

Artikelnummer: 0010022007-VC20CSVAR

Regelung
Anschlüsse
Abgassystem
Speicherfühler

-48%
UVP :4.542,23 €
ab 2.362,00 €

inkl. 19% MwSt. , versandkostenfreie Lieferung (Spedition)

Verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

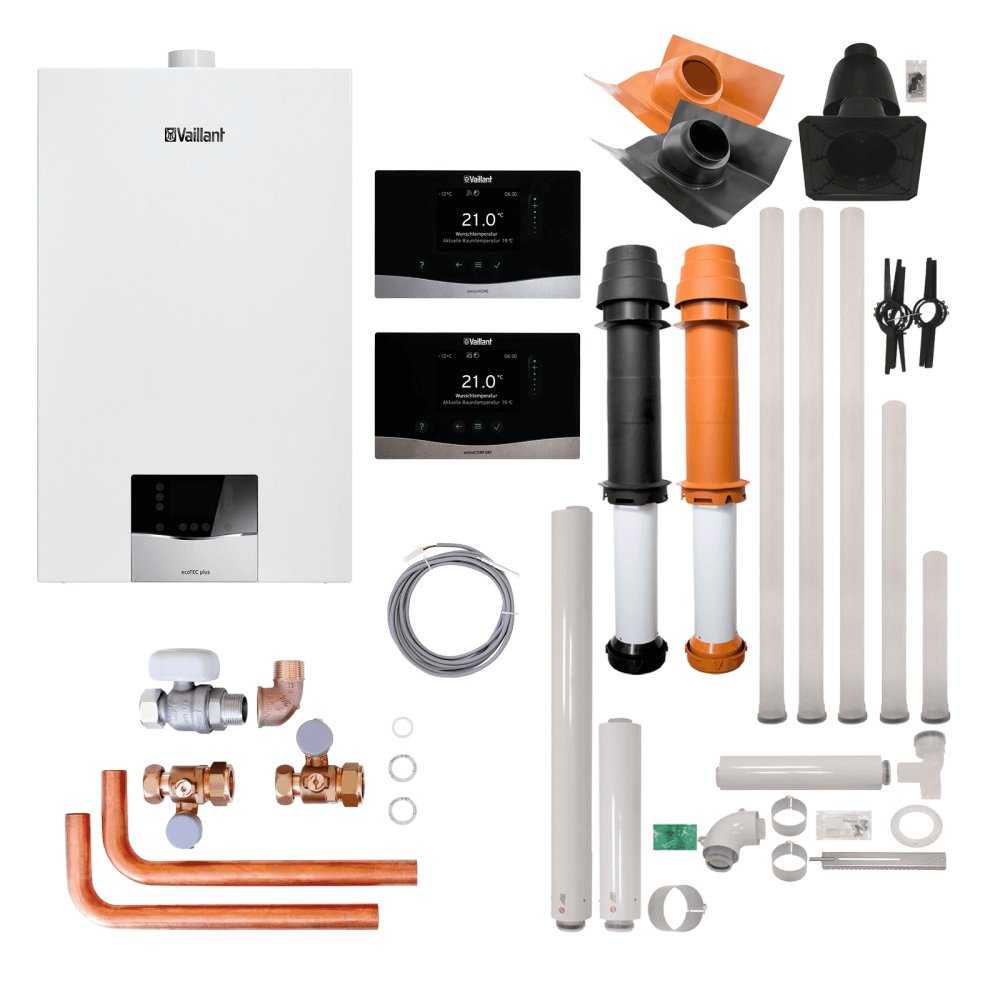

Vaillant ecoTEC plus VC 20 CS/1-5 E/LL/P Gas-Brennwert-Therme


Therme

ecoTEC plus VC 20 CS/1-5 E/LL/P

Vaillant Bestell-Nr.: 0010022007

3,4 - 21 kW bei 50/30°C Erdgas E,Erdgas LL (Min - Max)

3 - 19,7 kW bei 80/60°C Erdgas E,Erdgas LL (Min - Max)

Der neue ecoTEC plus eignet sich ideal als zentrales Heizsystem im Ein- oder Mehrfamilienhaus mit bis zu sechs Wohneinheiten. Dabei überzeugt er mit hocheffizienter Gas-Brennwerttechnik und modernem Design.

Neue Technik für höchste Effizienz

Mit dem neuen ecoTEC plus treffen Sie eine zukunftssichere Entscheidung: Die selbstadaptierende Verbrennungsregelung IoniDetect erkennt alle Gasarten automatisch und gleicht Qualitätsschwankungen aus. Dadurch wird immer eine optimale Verbrennung sowie eine maximale Energieausbeute erreicht – heute und in Zukunft. Der neue ecoTEC plus ist als Therme für den reinen Heizbetrieb (VC) und auch als Kombigerät mit integrierter Warmwasserbereitung (VCW) oder integriertem Warmwasserspeicher (VCI) erhältlich.

Modernes Design und smarte Konnektivität

Auch optisch war der ecoTEC plus nie besser. Das moderne neue Design überzeugt – genauso wie das einheitliche Bedienkonzept von Gerätedisplay und Reglern für eine schnelle Inbetriebnahme und Einstellung des Geräts. Wir empfehlen zusätzlich das Internetmodul sensoNET, damit Sie den ecoTEC plus komfortabel per App steuern können – und Ihr Installateur myVAILLANT Pro für die einfache und zeitsparende Ferndiagnose und -parametrierung nutzen kann.

geregelt modulierend Sicherheitsventil
Vaillant ecoTEC plus VC 20 CS/1-5 E/LL/P

Lieferumfang

  • 1 × ecoTEC plus VC 20 CS/1-5 E/LL/P
  • 1 × Gerätehalter
  • 1 × Ablaufrohr und Verschraubung für das Sicherheitsventil
  • 1 × Kondensatablaufleitung
  • 1 × Aufkleber für Flüssiggasumstellung
  • 1 × Beutel mit Kleinmaterial (Montagesatz)
  • 1 × Betriebsanleitung
  • 1 × Installations-/Wartungsanleitung
  • 1 × Montageanleitung Luft-Abgas-System
  • 1 × Montageschablone
  • 1 × Garantiekarte
  • 1 × Produktdatenblatt, Energieeffizienzlabel, diverse Aufkleber

Produktausstattung

  • Hocheffizienz-Pumpe
  • Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss
  • Integral-Kondensations-Wärmetauscher aus Edelstahl
  • Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines Speicherladekreises integriert
  • Vorrang-Umschaltventil
  • eBUS-Schnittstelle
  • Beleuchtetes Grafikdisplay mit Touch-Bedienelementen
  • Diagnoseschnittstelle integriert
Vaillant ecoTEC plus VC 20 CS/1-5 E/LL/P Querschnitt

Regelung

witterungsgeführter Raumregler sensoCOMFORT VRC 720

Vaillant Bestell-Nr.: 0020260914

Der Premium-Systemregler sensoCOMFORT VRC 720 mit moderner Touch-Bedienung und hochauflösendem TFT-Grafikdisplay steuert ihre Warmwasserbereitung und bis zu neun Heizkreise. Photovoltaik, Solarthermie und eine kontrollierte Wohnraumlüftung lassen sich einfach in das System ergänzen. Durch sein hochwertiges Design macht er in jedem Umfeld einen guten Eindruck.

Produktausstattung

  • adaptive Heizkurve
  • Raumaufschaltung zur Vorlauftemperaturanpassung
  • Wochenplaner für Heizen, Kühlen, Warmwasser und Zirkulation
  • Abwesenheitsfunktion
  • Lüftungsfunktion
  • Thermische-Desinfektion
  • Legionellenschutzfunktion für bivalente-Solarspeicher
  • flexible Estrichtrocknungsfunktion
  • Solarertragsanzeige, Umweltertrags- und Stromverbrauchsanzeige
sensoCOMFORT VRC 720

raumtemperaturgeführter Raumregler sensoHOME VRT 380

Vaillant Bestell-Nr.: 0020260944

Der Einkreisregler sensoHOME 380 schafft neue Komfortmöglichkeiten bei Etagenheizungen in Mehrfamilienhäusern. In Verbindung mit dem optional erhältlichen Internetmodul sensoNET und der kostenfreien sensoAPP lässt sich die Heizung komfortabel steuern ? von jedem Raum oder unterwegs. Das elegante, zukunftsweisende Design passt in jedes moderne Ambiente. Auch die einfache Handhabung über die intuitiven Touch-Bedienelemente auf dem hochauflösenden TFT-Grafikdisplay werden Sie zu schätzen wissen.

Produktausstattung

  • TFT-Grafikdisplay mit Touch-Bedienelementen
  • eBUS-Schnittstelle
  • Wochenplaner für Heizen, Warmwasser und Zirkulation
  • Legionellen-Schutzfunktion
  • Abwesenheitsfunktion
  • Raumtemperaturregler
sensoHOME VRT 380

Anschlüsse

Vaillant Anschluss-Zubehör-Set VC, Neu-Installation Auf-/Unterputz

Vaillant Bestell-Nr.: 0020201897

bestehend aus:

  • heizungsseitige Verrohrung (22 x 1,5 mm), kürzbar
  • Wartungshähne mit Verschraubungen G¾″
  • Gashahn R¾″ nach TRGI
  • Kleinmaterial
Anschluss-Set, Neu-Installation VC

Speichertemperaturfühler

Speichertemperaturfühler – Vaillant

Vaillant Bestell-Nr.: 306257

für Warmwasserspeicher

Produktmerkmale

  • Kabellänge 3 m
  • Fühlerdurchmesser 6 mm
  • mit Anschlussstecker
Vaillant Speicherfühler

Abgassystem

Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Schachteinbau (starr)

bestehend aus:

Basis-Anschluss-Set Brennwert
Vaillant Bestell-Nr.: 303920

Konzentrischer Anschluss an Abgasleitung im Schacht für raumluftunabhängige oder raumluftabhängige (zusätzlich Art.-Nr. 303924 erforderlich) Betriebsweise, konzentrische Luft-/ Abgasführung (60/100 mm PP), bestehend aus:

  • Revisionsbogen 60/100 mm, 87°
  • Verlängerung 60/100 mm, 0,5 m
  • Stützbogen mit Auflageschiene
  • Verbindungsschellen und Rosette
Vaillant Basis-Anschluss-Set
Abgasleitungs-Pack starr (wahlweise 7,5 m / 10 m / 12 m)
Vaillant Bestell-Nr.: 0020063135 / 0020063136

Abgasleitungs-Pack (wahlweise 7,5 m / 10 m / 12 m) DN 80 PP für Brennwerttechnik, bestehend aus:

  • 3 / 4 / 5 × Verlängerungen DN 80 PP, 2 m
  • 1 / 1 / 1 × Verlängerung DN 80 PP, 1 m
  • 1 / 2 / 2 × Verlängerungen DN 80 PP, 0,5 m
  • 7 × Abstandshaltern und Rosette
Vaillant Abgasleitungs-Pack starr
Schachtabdeckung PP für Abgasleitung DN 80
Vaillant Bestell-Nr.: 303963
Vaillant Schachtabdeckung PP für Abgasleitung

Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Dachdurchführung

bestehend aus:

Basis-Anschluss-Set senkrechte Dachdurchführung schwarz oder rot
Vaillant Bestell-Nr.: 0020220656 / 0020220657
  • für raumluftunabhängige Betriebsweise
  • konzentrische Luft-/Abgasführung (60/100 mm PP)
  • einsetzbar durch Flach- und Schrägdach mit einem Neigungswinkel von 25-50°
  • mit Luftrohrschelle schwarz oder rot und Befestigungsbügel
Vaillant Basis-Anschluss-Set Dachdurchführung
wahlweise Verlängerung konzentrisch 0,5 m oder 1 m
Vaillant Bestell-Nr.: 303902 / 303903
  • konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (60/100 mm PP) im Innenbereich
  • 0,5 m oder 1 m
Vaillant Verlängerungsrohre konzentrisch
Universalpfanne-Schrägdach (25°- 50°) mit flexibler Bleischürze schwarz oder rot
Vaillant Bestell-Nr.: 0020064750 / 0020064751
  • für Frankfurter oder ähnliche
  • durch flexible Bleischürze universell anpassbar
  • Bleischürze in Pfannenfarbe beschichtet
Vaillant Universalpfannen-Schrägdach

Technische Daten – Tabellen

Technische Daten

Gas-Wandheizgerät mit Brennwerttechnik – ecoTEC plusEinheitVC 10 CS/1-5VC 15 CS/1-5VC 20 CS/1-5VC 25 CS/1-5VC 30 CS/1-5
Bestell-Nr.00100220050010022006001002200700100220080010022009
Energieeffizienzklasse
Energieeffizienzklasse RaumheizungPiktogramm HeizungEEK A (Skala A+++ - D)EEK A (Skala A+++ - D)EEK A (Skala A+++ - D)EEK A (Skala A+++ - D)EEK A (Skala A+++ - D)
Energieeffizienzklasse WarmwasserbereitungPiktogramm Wasserhahn
Grunddaten
Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max)kW3,4 - 10,93,4 - 16,43,4 - 213,4 - 26,44,5 - 33,3
Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max)kW3 - 9,93 - 14,83 - 19,73 - 24,74 - 30
Heizleistung bei 50/30°C Flüssiggas (Min - Max)kW5,4 - 10,95,4 - 16,45,4 - 215,4 - 26,48,4 - 33,3
Heizleistung bei 80/60°C Flüssiggas (Min - Max)kW4,8 - 9,94,8 - 14,84,8 - 19,74,8 - 24,77,8 - 30
Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas (Max)kW20202427,534,8
Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL,Flüssiggas%109109110109110
Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas%98
Jahreszeitbedingte Raumheizungseeffizienz ηs%9293949494
Elektr. Leistungsaufnahme bei 30 %W5245415759
Elektr. Leistungsaufnahme im Heizbetrieb (Max)W6656559180
Elektr. Leistungsaufnahme im standbyW2
Beinhaltete Bauteile bei elektr. LeistungPumpe
Bereitschaftswärmeverlust bei tK 70°C%0,910,610,450,360,3
Inhalt heizungsseitigl2,12,12,12,12,6
Max Betriebsdruck heizungsseitigbar3
Max Heizungs-Vorlauftemperatur°C85
Anschlusswert bei Erdgas E1) 2)m³/h2,22,22,633,8
Anschlusswert bei Erdgas LL1) 2)m³/h2,52,533,54,4
Anschlusswert bei Flüssiggas1) 2)kg/h0,80,811,11,5
Kondenswassermenge bei 50/30°Cl/h1,021,532,042,553,06
Pumpen-Volumenstrom bei ΔT 20 K (Restförderhöhe)l/h (mbar)430 (200)645 (200)849 (200)1.075 (200)1.290 (200)
Ausdehnungsgefäßinhaltl10
Vordruckbar0,75
Spannung230V/50Hz
Produktmaß (Höhe / Breite / Tiefe)mm720 / 440 / 348
Gewicht Produktkg3434343439
Anschluss Heizung (VL und RL)G 3/4
Anschluss SpeicherG 1/2
Anschluss GasØ 20 mm
Anschluss Luft,AbgasØ 60/100Ø 60/100Ø 60/100Ø 60/100Ø 80/125
CE PIN0063CU3910
GasgerätekategorieI2N, I3P
1) Dieser Wert dient zur Dimensionierung der Anschlussleitung
2) Bezogen auf 15°C und 1013 mbar

WICHTIG

Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.

Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
