VIESSMANN Gas-Brennwertkessel Vitocrossal 300, Typ CU3A, 19 kW, Graphite, Vitotronic 200, Vitocell 100-V 160 l

VIESSMANN Gas-Brennwertkessel Vitocrossal 300, Typ CU3A, 19 kW, Graphite, Vitotronic 200, Vitocell 100-V 160 l

Artikelnummer: VIEZ029864
Kategorie: Viessmann

UVP: 10.599,33 €

-40%

6.359,60 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Momentan nicht verfügbar

Beschreibung
Bewertungen (0)

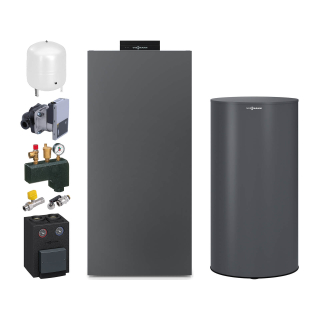

VIESSMANN Paket – Vitocrossal 300, Typ CU3A, 19 kW + Vitocell 100-V, Typ CVAA, 160 l

Viessmann Best.-Nrn.: Z029864

Paketinhalt

Paket Vitocrossal + Vitocell

1 × Z029756 Vitocrossal 300 CU3A 19 kW vitographite
1 × Z024676 Vitocell 100-V, CVAA 160l vitographite
1 × ZK00892 Systemverbindung G1 mit Umwälzpumpe
1 × 7143779 Kleinverteiler mit Armaturen
1 × 7938083 Membran-Ausdehnungsgefäß H35 white
1 × 7984156 Divicon DN25 Wilo Para
1 × 7465894 Wandhalterung Einzeldivicon
1 × 7197451 Gas-Durchgangshahn 3/4 m.TAE
1 × 9572213 Kappenventil R3/4
1 × 7663174 KFE-Hahn Simplex 1/2" m.Schlauchtülle

Gas-Brennwertkessel

Vitocrossal 300, Typ CU3A, 19 kW

Viessmann Best.-Nrn.: Z029756

Der Vitocrossal 300 von Viessmann ist ein hocheffizienter, bodenstehender Gas-Brennwertkessel, der sich durch maximale Energieausnutzung und besonders niedrige Emissionen auszeichnet. Mit seiner innovativen Inox-Crossal-Wärmetauscherfläche aus Edelstahl Rostfrei nutzt er die Kondensationswärme optimal und sorgt dank Selbstreinigungseffekt für langanhaltend hohe Effizienz. Der integrierte MatriX-Gasbrenner mit großem Modulationsbereich (bis 20%) ermöglicht einen flüsterleisen, sparsamen und umweltschonenden Betrieb – ideal für moderne, energieeffiziente Gebäude. Die Lambda Pro Control sorgt für automatische Anpassung an alle Gasarten und erlaubt längere Prüfintervalle, was zusätzliche Kosten spart.

Dank raumluftunabhängiger Betriebsweise kann der Vitocrossal 300 problemlos innerhalb der wärmegedämmten Gebäudehülle installiert werden. Mit seinem großen Wasserinhalt und der guten Regelbarkeit bietet der Vitocrossal 300 eine zuverlässige Wärmeübertragung und hohe Betriebssicherheit. Optional internetfähig über Vitoconnect (Nicht im Lieferumfang enthalten) lässt sich der Kessel bequem per Viessmann App steuern – perfekt für modernes, smartes Heizen. Ideal für Hausbesitzer und Gewerbe, die auf eine effiziente, langlebige und umweltfreundliche Heizlösung setzen.

Die Vitotronic 200 ist eine moderne Heizungsregelung von Viessmann, die durch hohe Bedienfreundlichkeit und umfassende Funktionen überzeugt. Sie bietet ein grafisches Klartext-Display mit großer, kontrastreicher Anzeige, kontextbezogener Hilfe und ermöglicht die einfache Steuerung von Raum- und Trinkwassertemperatur. Ausgestattet mit Anlagenschalter, Temperaturwächtern und -begrenzern, Optolink-Laptop-Schnittstelle, Betriebsartenwahl sowie Spar-, Party- und Ferienprogrammen, bietet sie alle wichtigen Komfort- und Effizienzfunktionen für eine zeitgemäße Heizungssteuerung. Zusatzfunktionen wie Schornsteinfegerprüfung, bedarfsabhängige Pumpen- und Brennerabschaltung, Sommersparschaltung und variable Heizgrenze sorgen für optimale Energieeinsparung. Ideal für Hausbesitzer, die ihre Heizungsanlage komfortabel und energiesparend steuern möchten.

Alternativ gibt es den Vitocrossal 300 Gas-Brennwertkessel bei uns auch in den Leistungen 13, 26, 35, 45 und 60 kW.

Eigenschaften des Gas-Brennwertkessels

Raumluftunabhängiger oder raumluftabhängiger Betrieb
Moderne Vitotronic Regelung mit Klartext- und Grafikanzeige
Modulierender MatriX-Gasbrenner mit großem Modulationsbereich (bis 20%)
Zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von bis zu 20 %
Lambda Pro Control Verbrennungsregelung für alle Gasarten
Inox-Crossal-Wärmetauscherfläche aus Edelstahl

Eigenschaften der Regelung

Witterungsgeführte, digitale Kessel- und Heizkreisregelung
Digitale Schaltuhr mit Tages- und Wochenprogramm
Speichertemperaturregelung und -sensor
Integriertes Diagnosesystem
Getrennt einstellbare Zeiträume, Heizkennlinien, Temperatur-Sollwerte und Heizprogramme

Lieferumfang

1 × 7776311 Kessel Vitocrossal 300 CU3A 19kW
1 × 7055177 Wärmedämmung CU3A 13-35kW
1 × 7537665 MatriX-Brenner CU3A 19kW
1 × 7929651 Vitotronic 200 KW6B
1 × 7453564 TU-Set Vitotronic 200 KW6B DE
1 × 7535651 Regelung VBC133-D10.0xx
1 × 7776323 TU-Set Vitocrossal 300 CU3A 13-60kW DE

Speicher

Vitocell 100-V, Typ CVAA, 160 l

Viessmann Best.-Nrn.: Z024676

Der senkrecht stehende Speicher-Wassererwärmer mit integrierter Heizwendel eignet sich ideal zur hygienischen Trinkwassererwärmung in Verbindung mit modernen Heizkesseln. Gefertigt nach EN 12897 und DIN 4753 erfüllt dieser Warmwasserspeicher höchste Qualitäts- und Sicherheitsstandards und entspricht zudem dem DVGW-Arbeitsblatt W 551 für den Einsatz in zentralen Trinkwasseranlagen. Mit zulässigen Heizwasser-Vorlauftemperaturen bis zu 160 °C und einer maximalen Trinkwassertemperatur von 95 °C ist dieser Speicher auch für anspruchsvolle Anwendungen in Heizungsanlagen nach EN 12828 bestens geeignet.

Der Warmwasserspeicher überzeugt durch seine robuste Bauweise: Die Speicherzelle und die Heizwendel bestehen aus hochwertigem Stahl, der durch eine Ceraprotect-Emaillierung optimal gegen Korrosion geschützt ist. Zusätzlich sorgt eine Magnesium-Schutzanode für kathodischen Schutz. Eine effiziente PUR-Hartschaum-Wärmedämmung reduziert Wärmeverluste auf ein Minimum. Weitere Ausstattungsmerkmale sind eine eingebaute Tauchhülse für Sensoren, stabile Stellfüße sowie eine epoxidharzbeschichtete Stahlblech-Ummantelung in der eleganten Farbe Vitographite. Ideal für effiziente Warmwasserbereitung im Ein- und Mehrfamilienhaus oder gewerblichen Bereich.

Lieferumfang

1 × 7970703 Speicherkörper Vitocell 100-V CVAA 160L
1 × 7970718 TU-Set Vitocell 100-V CVAA/CVAB/CVAB-A

Systemverbindung

Systemverbindung G1 mit Umwälzpumpe

Viessmann Best.-Nrn.: ZK00892

Die Systemverbindung zur Anbindung eines Heizkessels an einen Speicher-Wassererwärmer bietet eine effiziente und montagefreundliche Lösung für die Warmwasserbereitung in Heizungsanlagen. Ausgestattet mit einer absperrbaren, steckerfertig verdrahteten Hocheffizienz-Umwälzpumpe vom Typ Vi Yonos Para 25/6 12h/180 sorgt das System für eine zuverlässige und energiesparende Beheizung des Speichers. Die flachdichtenden Verbindungselemente gewährleisten eine sichere Installation. Die Einheit basiert auf der bewährten Systemverbindung 800.1250.G1 und ist ideal für den Einsatz in modernen Heizsystemen geeignet, bei denen Effizienz, Langlebigkeit und einfache Handhabung im Vordergrund stehen.

Lieferumfang

1 × 7594375 Systemverbindung 800. 1250. G1
1 × 7526430 Umwälzpumpe Vi Yonos Para 25/6 12h/180

Kleinverteiler

Kleinverteiler KV1-A mit Armaturen

Viessmann Best.-Nrn.: 7143779

Der Kleinverteiler KV1-A ist die kompakte und anschlussfertige Lösung für die sichere und normgerechte Ausstattung von geschlossenen Trinkwassererwärmungsanlagen. Er besteht aus einem vormontierten Armaturensatz, inklusive Sicherheitsventil (3 bar), Manometer zur Drucküberwachung, einem Entlüfter sowie einer passgenauen Wärmedämmung. Der KV1-A erleichtert die Installation und gewährleistet einen zuverlässigen Betrieb gemäß den geltenden Sicherheitsstandards.

Ausdehnungsgefäß

Membran-Ausdehnungsgefäß H35

Viessmann Best.-Nrn.: 7938083

Das Vitoset Membran-Druckausdehnungsgefäß Typ H35 ist die ideale Lösung für den Einsatz in geschlossenen Heizungsanlagen und überzeugt durch hohe Qualität, Langlebigkeit und kompakte Bauweise. Der Behälter ist pulverbeschichtet und kommt in elegantem Weiß, wodurch er sich optisch dezent in jede Heizungsumgebung integriert. Integrierte Stellfüße sorgen für einen stabilen Stand und eine sichere Installation.

Eigenschaften

Inhalt: 35 l
Max. Betriebsdruck: 3 bar/0,3 MPa
Durchmesser: 376 mm
Höhe: 466 mm
Gewicht: 5 kg
Anschluss: R ¾

Heizkreisverteiler

Divicon DN25 Wilo Para

Viessmann Best.-Nrn.: 7984156

Die Divicon Heiz-/Kühlkreis-Verteilung ohne Mischer ist eine kompakte und effiziente Lösung zur Einbindung von Heiz- oder Kühlkreisen in moderne Gebäude- und Anlagentechnik. Ausgestattet mit einer leistungsstarken Wilo PARA 25/6 Hocheffizienz-Umwälzpumpe, sorgt sie für einen zuverlässigen und sparsamen Betrieb bei einer Förderhöhe von bis zu 6 Metern. Zwei integrierte Kugelhähne mit Rückschlagklappe und Thermometer ermöglichen eine komfortable Wartung und präzise Temperaturkontrolle des Systems.

Dank der energiesparenden Wärmedämmung aus EPP werden Wärmeverluste effektiv minimiert, was zusätzlich zur Energieeinsparung beiträgt. Der Anschluss an den Heiz- oder Kühlkreis erfolgt über eine Nennweite von DN 25 (1"), was eine einfache und schnelle Integration in bestehende Systeme ermöglicht. Die Divicon Verteilung ist ideal für den Einsatz in energieeffizienten Heiz- und Kühlsystemen, bei denen Zuverlässigkeit, Effizienz und kompakte Bauweise gefragt sind.

Zubehör

Wandhalterung (Divicon)

Viessmann Best.-Nrn.: 7465894

Die Wandhalterung ist für einzelne Divicon Heizkreisverteiler gemacht.

Gas-Durchgangshahn (R ¾)

Viessmann Best.-Nrn.: 7197451

Der Gas-Durchgangshahn hat ein thermisches Sicherheitsabsperrventil.

Kappenventil (R ¾)

Viessmann Best.-Nrn.: 9572213

Das Kappenventil ist für Membran-Durckausdehnungsgefäße des Typ N 25 bis N 50. Der Nenndruck liegt bei PN 10 und die maximale Betriebstemperatur ist 120 °C.

KFE-Kugelhahn Simplex, DN 15

Viessmann Best.-Nrn.: 7663174

Der KFE-Kugelhahn hat ein Außengewinde, ist mit Messing vernickelt und selbstdichtend. Außerdem hat er eine Verschlusskappe und eine Schlauchtülle. Der Nenndruck liegt bei PN 10 und die maximale Betriebstemperatur ist 110 °C.

Technische Daten (Gas-Heizkessel)

Gas-Brennwertkessel Vitocrossal 300, Typ CU3A	Einheit	13 kW	19 kW	26 kW	35 kW	45 kW	60 kW
Viessmann Best.-Nrn.		Z029755	Z029756	Z029757	Z029758	Z029759	Z029760
Energieeffizienz
Energieeffizienzklasse (Raumheizung)

Jahreszeitbedingte Raumheizungs-Energieeffizienz η_S	%	93	94	94	94	94	94
Schall-Leistungspegel ¹⁾
Bei Teillast	dB(A)	30,4	30,4	31,3	32,6	32,8	32,8
Bei Nenn-Wärmeleistung	dB(A)	39,0	46,1	47,5	55,2	53,1	58,2
Grunddaten
Nenn-Wärmeleistungsbereich T_V/T_R = 50/30 °C	kW	2,6 bis 13,0	2,6 bis 19,0	5,2 bis 26,0	7,0 bis 35,0	12,0 bis 45,0	12,0 bis 60,0
Nenn-Wärmeleistungsbereich T_V/T_R = 80/60 °C	kW	2,4 bis 12,0	2,4 bis 17,5	4,7 bis 24,0	6,3 bis 32,3	10,9 bis 41,6	10,9 bis 55,5
Nenn-Wärmebelastung	kW	2,5 bis 16,7	2,5 bis 17,9	4,9 bis 24,5	6,6 bis 33,0	11,3 bis 42,5	11,3 bis 56,6
U-Wert der Wärmedämmung	W/m² - K	0,5	0,5	0,5	0,5	0,5	0,5
Heizfläche	m²	0,9	0,9	1,4	1,8	2,9	2,9

Gasanschlussdruck	mbar	20	20	20	20	20	20
Max. zul. Gasanschlussdruck ²⁾	mbar	50	50	50	50	50	50
Elektrische Leistungsaufnahme (im Auslieferungszustand)	W	30	30	37	56	68	115
Inhalt (Kesselwasser)	l	53	53	51	49	71	71

Zul. Betriebsdruck (max.)	bar	3	3	3	3	3	3
Zul. Betriebsdruck (max.)	MPa	0,3	0,3	0,3	0,3	0,3	0,3
Zul. Betriebsdruck (min.)	bar	0,5	0,5	0,5	0,5	0,5	0,5
Zul. Betriebsdruck (min.)	MPa	0,05	0,05	0,05	0,05	0,05	0,05

Zul. Betriebstemperatur (max. Vorlauftemperatur)	°C	95	95	95	95	95	95
Absicherungstemperatur (Temperaturbegrenzer)	°C	110	110	110	110	110	110

Gasanschluss (Außengewinde)	R	¾	¾	¾	¾	¾	¾
Kondenswasseranschluss (Siphon)	Ø mm	32/20	32/20	32/20	32/20	32/20	32/20
Max. Kondenswassermenge (Angaben nach Arbeitsblatt DWA-A 251)	kg/h	1,72	2,51	3,43	4,62	5,95	7,92

Abgasanschuss	Ø mm	80	80	80	80	110	110
- Innendurchmesser Kesselanschluss-Stück	Ø mm	80,5 +0,8/-0	80,5 +0,8/-0	80,5 +0,8/-0	80,5 +0,8/-0	110,5 +0,8/-0	110,5 +0,8/-0
Zuluftanschluss	Ø mm	125	125	125	125	150	150
- Innendurchmesser Kesselanschluss-Stück	Ø mm	126 ±0,5	126 ±0,5	126 ±0,5	126 ±0,5	151,6 ±0,5	151,6 ±0,5

NOx-Klasse (EN 15502)	%	6	6	6	6	6	6
Norm-Nutzungsgrad (Bei T_V/T_R = 40/30 °C)	Bis 98 (H_s)	Bis 98 (H_s)	Bis 98 (H_s)	Bis 98 (H_s)	Bis 98 (H_s)	Bis 98 (H_s)	Bis 98 (H_s)
Anschlüsse Heizkessel (Außengewinde)
Kesselvorlauf und -rücklauf	G	1½	1½	1½	1½	1½	1½
Sicherheitsanschluss	G	1½	1½	1½	1½	1½	1½
Entleerung	R	1	1	1	1	1	1
Lichte Weite der Leitung zum
Ausdehnungsgefäß	DN	20	20	20	20	20	20
Sicherheitsventil	DN	15	15	15	15	20	20
Anschlusswerte - Bezogen auf die max. Belastung mit
Erdgas E	m³/h	1,30	1,90	2,61	3,52	4,47	5,95
Erdgas LL	m³/h	1,51	2,20	3,04	4,10	5,19	6,91
Flüssiggas	kg/h	0,95	1,39	1,93	2,60	3,34	4,45
Abgaskennwerte ³⁾
Temperatur (bei Rücklauftemperatur 30 °C)
- Bei Nenn-Wärmeleistung	°C	45	45	45	45	45	45
- Bei unterer Wärmeleistung	°C	32	32	32	32	32	32
Temperatur (bei Rücklauftemperatur 60 °C)	°C	75	75	75	75	75	75
Massestrom bei Erdgas
- Bei Nenn-Wärmeleistung	kg/h	23	34	46	62	80	106
- Bei unterer Wärmeleistung	kg/h	5	5	9	12	21	21
Massestrom bei Flüssiggas
- Bei Nenn-Wärmeleistung	kg/h	21	30	41	56	72	96
- Bei unterer Wärmeleistung	kg/h	4	4	8	11	19	19
CO₂ Emissionen bei Erdgas
- Bei Nenn-Wärmeleistung	%	7,7 bis 9,2	7,7 bis 9,2	7,7 bis 9,2	7,7 bis 9,2	7,7 bis 9,2	7,7 bis 9,2
- Bei unterer Wärmeleistung	%	7,7 bis 9,2	7,7 bis 9,2	7,7 bis 9,2	7,7 bis 9,2	7,7 bis 9,2	7,7 bis 9,2
CO₂ Emissionen bei Flüssiggas
- Bei Nenn-Wärmeleistung	%	9,3 bis 10,9	9,3 bis 10,9	9,3 bis 10,9	9,3 bis 10,9	9,3 bis 10,9	9,3 bis 10,9
- Bei unterer Wärmeleistung	%	9,3 bis 10,9	9,3 bis 10,9	9,3 bis 10,9	9,3 bis 10,9	9,3 bis 10,9	9,3 bis 10,9
Verfügbarer Förderdruck am Abgasstutzen	Pa	130	130	130	130	130	130
Verfügbarer Förderdruck am Abgasstutzen	mbar	1,3	1,3	1,3	1,3	1,3	1,3
Abmessungen (Kesselkörper)
Länge	mm	512	512	512	512	629	629
Breite	mm	570	570	570	570	570	570
Höhe	mm	1372	1372	1372	1372	1372	1372
Gesamtabmessungen
Gesamtlänge	mm	684	684	684	684	801	801
Gesamtbreite	mm	660	660	660	660	660	660
Gesamthöhe mit Vitotronic (Betriebsposition)	mm	1562	1562	1562	1562	1562	1562
Gesamthöhe mit Vitotronic (Bedienungsposition)	mm	1707	1707	1707	1707	1707	1707
Gewicht (Heizkessel mit Wärmedämmung und MatriX-Gasbrenner)	kg	119	119	122	125	155	160

1) Angaben nach EN ISO 15036-1; bei raumluftunabhängigem Betrieb.
2) Falls der Gasanschlussdruck über dem max. zul. Gasanschlussdruck liegt, muss ein separater Gasdruckregler der Heizungsanlage vorgeschaltet werden.
3) Rechenwerte zur Auslegung der Abgasanlage nach EN 13384. Abgastemperaturen als gemessene Bruttowerte bei 20 °C Verbrennungslufttemperatur.
Die Abgastemperatur bei Rücklauftemperatur von 30 °C ist maßgeblich zur Auslegung der Abgasanlage.

Technische Daten (Speicher)

Warmwasserspeicher Vitocell 100-V	Einheit	160 l, Typ CVAA	200 l, Typ CVAA	300 l, Typ CVAB-300-S2
Viessmann Best.-Nrn.		Z024676
Energieeffizienz
Energieeffizienzklasse (Speicher)
Grunddaten
Trinkwasserinhalt	l	160,1	199,7	302,5
Heizwasserinhalt	l	7,1	7,1	10,6
Bruttovolumen	l	167,2	206,8	313,1

Heizwasser-Volumenstrom für die angegebenen Dauerleistungen	m³/h	3,0	3,0	3,0
Bereitschaftswärmeaufwand	kWh/24h	1,21	1,38	1,56

Heizfläche	m²	1,0	1,0	1,5
Elektrische Leitfähigkeit trinkwasserseitig	µS/cm	≥ 300	≥ 300	≥ 300
DIN-Registernummer		9W241–13 MC/E	9W241–13 MC/E	9W241–13 MC/E
Dauerleistung bei unten aufgeführtem Heizwasser-Volumenstrom
Bei Trinkwassererwärmung von 10 auf 45 °C und folgenden Heizwasser-Vorlauftemperaturen
90 °C	kW	40	40	53
90 °C	l/h	982	982	1302
80 °C	kW	32	32	44
80 °C	l/h	786	786	1081
70 °C	kW	25	25	33
70 °C	l/h	614	614	811
60 °C	kW	17	17	23
60 °C	l/h	417	417	565
50 °C	kW	9	9	18
50 °C	l/h	221	221	442
Bei Trinkwassererwärmung von 10 auf 60 °C und folgenden Heizwasser-Vorlauftemperaturen
90 °C	kW	36	36	45
90 °C	l/h	619	619	774
80 °C	kW	28	28	34
80 °C	l/h	482	482	584
70 °C	kW	19	19	23
70 °C	l/h	327	327	395
Zulässige Temperaturen
Heizwasserseitig	°C	160	160	160
Trinkwasserseitig	°c	95	95	95
Zulässiger Betriebsdruck
Heizwasserseitig	bar	10	10	10
Heizwasserseitig	MPa	1,0	1,0	1,0
Trinkwasserseitig	bar	10	10	10
Trinkwasserseitig	MPa	1,0	1,0	1,0
Abmessungen (mit Wärmedämmung)
Länge (Ø)	mm	582	582	668
Breite	mm	607	607	706
Höhe	mm	1129	1349	1687
Kippmaß	mm	1250	1450	1790
Gewicht	kg	62	70	115
