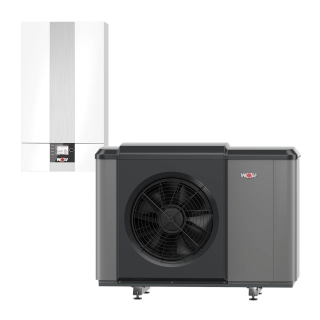

| Luft/Wasser-Wärmepumpe (Monoblock) |
Einheit |
CHA-07/400V |
CHA-10/400V |
| WOLF Art.-Nr. |
9146862 |
9146863 |
| Energieeffizienzklasse |
| Energieeffizienzklasse Raumheizung (Mitteltemperatur) |
 |
 |
|
| Energieeffizienzklasse Raumheizung (Niedertemperatur) |
|
 |
|
| Heizleistung / COP |
| A2/W35 Nennleistung nach EN14511 |
kW / - |
5,15 / 4,54 |
5,75 / 4,65 |
| A7/W35 Nennleistung nach EN14511 |
kW / - |
4,50 / 5,47 |
4,10 / 5,72 |
| A10/W35 Nennleistung nach EN14511 |
kW / - |
2,97 / 5,88 |
3,75 / 6,05 |
| A-7/W35 Nennleistung nach EN 14511 |
kW / - |
5,88 / 2,73 |
7,95 / 2,88 |
| Leistungsbereich bei A2/W35 |
kW |
1,9 - 7,0 |
3,0-10,0 |
| Leistungsbereich bei A7/W35 |
kW |
2,2 - 7,0 |
3,5-10,0 |
| Leistungsbereich bei A-7/W35 |
kW |
1,6 - 6,8 |
2,2-9,8 |
| Kühlleistung / EER |
| A35/W18 Nennleistung nach EN14511 |
kW / - |
5,01 / 5,83 |
6,01 / 5,92 |
| A35/W7 Nennleistung nach EN14511 |
kW / - |
3,43 / 3,86 |
4,81 / 4,04 |
| Leistungsbereich bei A35/W18 |
kW / - |
2,3 - 7,0 |
4,3 - 10,0 |
| Leistungsbereich bei A35/W7 |
kW / - |
1,9 - 6,5 |
3,1 - 8,3 |
| Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) |
| Schallleistungspegel bei Nenn-Wärmeleistung (ErP) |
dB(A) |
52 |
53 |
| Schallleistungspegel Tag max. |
dB(A) |
58 |
60 |
| Schallleistungspegel im reduzierten Nachtbetrieb |
dB(A) |
49 |
51 |
| Schalldruckpegel im reduzierten Nachtbetrieb (in 3 m Entfernung, frei aufgestellt) |
dB(A) |
32 |
34 |
| Kältekreis |
| Kältemitteltyp / GWP |
- / - |
R290 / 3 |
R290 / 3 |
| Füllmenge / CO2 eq |
kg / t |
3,1 / 0,009 |
3,4 / 0,010 |
| Kältemaschinenöl |
PZ46M |
| Füllmenge Kältemaschinenöl |
ml |
900 |
| Kompressor - Typ / Anzahl |
Scroll / 1 |
| Einsatzgrenzen |
| Temperatur Betriebsgrenze Heizbetrieb |
°C |
+15 bis +70 |
| Temperatur Betriebsgrenze Kühlbetrieb |
°C |
+7 bis +30 |
| maximale Heizwassertemperatur mit Elektroheizelement |
°C |
75 |
| Temperatur Betriebsgrenze Luft Heizbetrieb |
°C |
-22 bis +40 |
| Temperatur Betriebsgrenze Luft Kühlbetrieb |
°C |
+10 bis +45 |
| Heizwasser |
| Mindestvolumenstrom für Abtauung |
l/min |
22 |
25 |
| Restförderhöhe bei minimalen Volumenstrom für Abtauung |
mbar |
610 |
530 |
| maximaler Betriebsdruck |
bar |
3 |
| Wärmequelle |
| Luftvolumenstrom im Nennbetriebspunkt |
m³/h |
3300 |
3500 |
| Anschlüsse |
| Inneneinheit: Vorlauf von Außeneinheit, Heizung Vorlauf, WW-Vorlauf |
28x1 |
| Außeneinheit: Vorlauf, Rücklauf |
G |
5/4″ IG |
| Kondensatwasseranschluss |
DN |
50 |
| Elektrik Außeneinheit (ODU) |
| Steuerung (ODU) |
| Elektrischer Anschluss |
1~NPE, 230VAC, 50Hz, 16A(B) |
| Max. Stromaufnahme |
A |
2,8 |
| Inverter (ODU) |
| Elektrischer Anschluss |
siehe Elektrik Inneneinheit (IDU) |
| Max. Leistungsaufnahme Standby |
W |
13 |
| Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 1)
|
kW |
4,8 |
5,75 |
| Max. Verdichterstrom innerhalb der Einsatzgrenzen 1)
|
A |
8,0 |
9,5 |
| Max. Anzahl Verdichterstarts pro Stunde |
1/h |
6 |
| Schutzart |
IP 24 |
| Elektrik Inneneinheit (IDU) |
| Steuerung (IDU) |
| Elektrischer Anschluss |
1~NPE, 230VAC, 50Hz, 16A(B) |
| Max. Stromaufnahme |
A |
6,5 |
| Inverter (ODU) + E-Heizung (IDU) |
| Elektrischer Anschluss |
3~NPE, 400VAC, 50Hz, 20A(B) |
| Max. Leistungsaufnahme E-Heizung |
kW |
9 |
| Max. Leistungsaufnahme Heizkreispumpe |
W |
3 - 75 |
| Max. Leistungsaufnahme Standby |
W |
2 |
| Max. Stromaufnahme E-Heizung (9 kW) |
A |
13 (400VAC) |
| Max. Stromaufnahme |
A |
18 |
| Schutzart |
IP 20 |
| Abmessungen (Außeneinheit) |
| Breite |
mm |
1286 |
| Höhe |
mm |
979 |
| Tiefe |
mm |
562 |
| Abmessungen (Inneneinheit) |
| Breite |
mm |
440 |
| Höhe |
mm |
790 |
| Tiefe |
mm |
340 |
| Gewicht |
| Außeneinheit |
kg |
152 |
162 |
| Inneneinheit |
kg |
27 |
27 |
|
|
1) reduziert bei Parallelbetrieb von Verdichter und E-Heizung |
