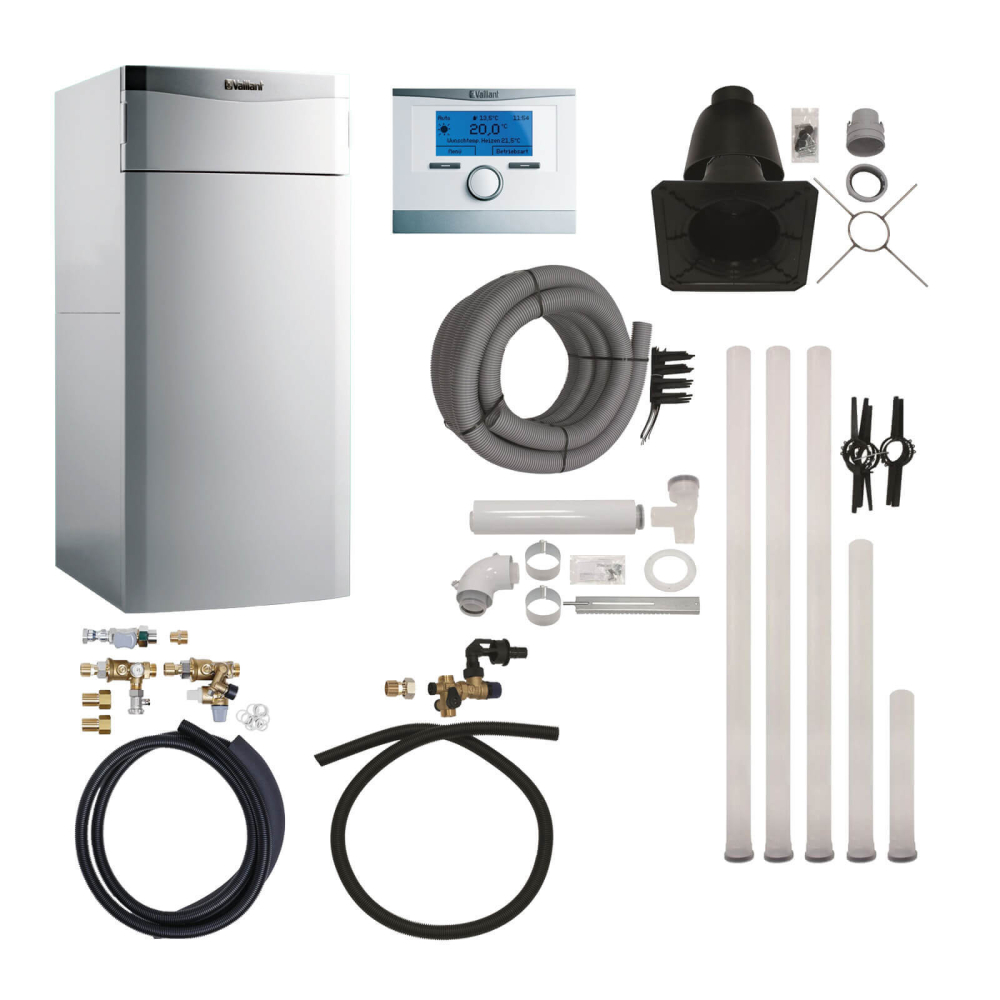

Vaillant ecoCOMPACT VSC 206 150 Liter Speicher Gasbrennwert-Kompaktmodul 20 kW

Artikelnummer: STVSC206150BSSCHACHTVAR

Vaillant Paket Bestell-Nr.: 0010029739
  • VSC 206
  • 150 Liter Speicher
  • Regelung multiMatic VRC 700
  • Anschluss an bauseitige Verrohrung
  • Sicherheitsgruppe
Abgassystem Optional
  • Schachteinbau starr 7,5 m - 12 m
  • Schachteinbau flexibel 15 m
Raumheizung A

EEK1: A (A+++ bis D)

Warmwasserbereitung A

EEK1: A (A+ bis F)

Abgassystem

ab 4.009,50 €

inkl. 19% MwSt. , versandkostenfreie Lieferung (Spedition)

Verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Vaillant ecoCOMPACT VSC 206/4-5 150 Systempaket


Therme

(mit integriertem Warmwasser-Schichtladespeicher)

ecoCOMPACT VSC 206/4-5 150

Vaillant Bestell-Nr.: 0010015602

4,3 - 21,5 kW bei 50/30°C Erdgas E, Erdgas LL (Min - Max)

3,8 - 20,0 kW bei 80/60°C Erdgas E, Erdgas LL (Min - Max)

Das Gas-Brennwertsystem ecoCOMPACT spart sowohl Platz als auch Energie und gewährleistet dabei vollen Komfort in Häusern mit bis zu 500 m² Wohnfläche. Dank des eleganten Designs und der kleinen Stellfläche lässt es sich überall aufstellen und mithilfe der optimalen Anschlusskonsolen ganz einfach installieren. Alle Zubehöre für Heizung und Warmwasser sind im Gerät integriert, zusätzliche Komponenten können Sie problemlos einbauen.

Der ecoCOMPACT erzielt durch selbstoptimierende Brennwerttechnik besonders hohe Normnutzungsgrade und bietet gleichzeitig Warmwasserkomfort nach Maß – bis zu NL 7,3. Die Schichtladespeicher leisten eineinhalbmal so viel wie Rohrschlangenspeicher desselben Volumens und arbeiten durch das Aqua-Kondens-System besonders energiesparend. Für Gebiete mit sehr hartem Wasser empfiehlt sich jedoch der Rohrschlangenspeicher, der mit Aqua-Power-Plus ebenfalls höchsten Warmwasserkomfort gewährleistet.

modulierend geregelt Warmwasserbereitung Warmwasserpeicher Sicherheitsventil

Produktausstattung

  • Hocheffizienz-Pumpen für Heizung und Speicherladung
  • Wasserdrucksensor, Volumenstromsensor, Vorrang-Umschaltventil, Sicherheitsventil ½″ und 15 Liter ADG
  • Integral-Kondensations-Wärmetauscher aus Edelstahl
  • Sekundärwärmetauscher aus Edelstahl
  • Integrierter Warmwasser-Schichtladespeicher (90, 150, 200 l) mit Magnesium Schutzanode
  • Speicherregelung integriert
  • DIA-System mit Klartextdisplay, beleuchtet
  • Kondensatsiphon mit Auslaufschlauch

Düsen für Erdgas LL liegen dem Gerät bei.

enthaltenes Zubehör

  • witterungsgeführter Raumregler Vaillant multiMatic VRC 700
  • original Vaillant Anschluss-Set Gas-Kompaktgeräte (an bauseitige Verrohrung)
  • original Vaillant Sicherheitsgruppe

mögliches Zubehör

  • original Vaillant Abgassystem Schachteinbau starr oder flexibel
Vaillant
Vaillant VSC Querschnitt

Regelung

(mit Außentemperaturfühler)

witterungsgeführter Raumregler multiMatic VRC 700

Vaillant Bestell-Nr.: 0020266797

Der witterungsgeführte Systemregler multiMATIC 700 ist die zentrale Steuereinheit für alle eBUS-fähigen Vaillant Systemkomponenten: Er sichert Ihren Kunden höchsten Wohnkomfort bei niedrigsten Kosten – Einstufung nach ErP-Klasse VI bzw. VIII bei drei Heizkreisen und zwei zusätzlichen Fernbediengeräten VR 91 oder in Kombination mit der Einzelraumregelung ambiSENSE.

Produktausstattung

  • adaptive Heizkurve
  • Raumaufschaltung zur Vorlauftemperaturanpassung
  • Wochenprogramm
  • extra breites, beleuchtetes Klarschriftdisplay
  • Zeitprogramm für Heizkreise, Speicherladekreis und Zirkulationskreis
  • Ferienprogramm
  • Lüftungsfunktion
  • Partyfunktion
  • einmalige Speicherladung außerhalb der Zeitprogrammierung
  • Thermische-Desinfektion
  • Legionellenschutzfunktion für bivalente-Solarspeicher
  • Estrichtrocknungsfunktion
  • grafische Solarertragsanzeige, Umweltertrags- und Stromverbrauchsanzeige
  • EEBus Ready (Internetmodul VR 920 oder VR 921 nötig)
multiMatic 700

Anschlüsse

Vaillant Anschluss-Set Gas-Kompaktgeräte

Vaillant Bestell-Nr.: 0020170491

an bauseitige Verrohrung (ohne TW-Si.-Gruppe)

bestehend aus:

  • Wartungshähne ¾″
  • Eck-Gashahn R/RP ½″
  • KFE-Hahn ½″
  • Sicherheitsventil 3 bar

Anschluss eines internen TW-ADG möglich.

Anschluss-Set Gas-Kompaktgeräte

Sicherheitsgruppe

Vaillant Sicherheitsgruppe

Vaillant Bestell-Nr.: 0020042427

für Kaltwasseranschluss und Netzüberdruck bis 10 bar, bis 200 l

bestehend aus:

  • Absperrhahn
  • Sicherheitsventil 10 bar mit integriertem Rückflussverhinderer
  • Ablaufrichter
  • Anschlussstück
VAILLANT Sicherheitsgruppe

Abgassystem

Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Schachteinbau (starr)

bestehend aus:

Basis-Anschluss-Set Brennwert
Vaillant Bestell-Nr.: 303920

Konzentrischer Anschluss an Abgasleitung im Schacht für raumluftunabhängige oder raumluftabhängige (zusätzlich Art.-Nr. 303924 erforderlich) Betriebsweise, konzentrische Luft-/ Abgasführung (60/100 mm PP), bestehend aus:

  • Revisionsbogen 60/100 mm, 87°
  • Verlängerung 60/100 mm, 0,5 m
  • Stützbogen mit Auflageschiene
  • Verbindungsschellen und Rosette
VAILLANT Basis-Anschluss-Set
Abgasleitungs-Pack starr (wahlweise 7,5 m / 10 m / 12 m)
Vaillant Bestell-Nr.: 0020063135 / 0020063136

Abgasleitungs-Pack (wahlweise 7,5 m / 10 m / 12 m) DN 80 PP für Brennwerttechnik, bestehend aus:

  • 3 / 4 / 5 × Verlängerungen DN 80 PP, 2 m
  • 1 / 1 / 1 × Verlängerung DN 80 PP, 1 m
  • 1 / 2 / 2 × Verlängerungen DN 80 PP, 0,5 m
  • 7 × Abstandshaltern und Rosette
VAILLANT Abgasleitungs-Pack starr
Schachtabdeckung PP für Abgasleitung DN 80
Vaillant Bestell-Nr.: 303963
VAILLANT Schachtabdeckung PP für Abgasleitung

Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Schachteinbau (flexibel)

bestehend aus:

Basis-Anschluss-Set Brennwert
Vaillant Bestell-Nr.: 303920

Konzentrischer Anschluss an Abgasleitung im Schacht für raumluftunabhängige oder raumluftabhängige (zusätzlich Art.-Nr. 303924 erforderlich) Betriebsweise, konzentrische Luft-/ Abgasführung (60/100 mm PP), bestehend aus:

  • Revisionsbogen 60/100 mm, 87°
  • Verlängerung 60/100 mm, 0,5 m
  • Stützbogen mit Auflageschiene
  • Verbindungsschellen und Rosette
VAILLANT Basis-Anschluss-Set
Abgasleitungs-Pack flexibel (15 m)
Vaillant Bestell-Nr.: 303514

Abgasleitungs-Pack (15 m) flexible Abgasleitung DN 80 PP für Brennwerttechnik, bestehend aus:

  • flexible Abgasleitung 15,0 m, DN 80
  • 7 Abstandhalter
VAILLANT Abgasleitungs-Pack flexibel
Grundelemente PP Schachtabdeckung DN 80
Vaillant Bestell-Nr.: 303510

Grundelemente Brennwert flexible Abgasleitung DN 80, PP bestehend aus:

  • Verbindungsstück mit Einsteckende DN 80
  • Verlängerungsstück mit Muffe
  • Schachtabdeckung PP
  • Schornsteinbefestigung DN 80
  • Befestigungs- und Dichtmaterial Rosette
VAILLANT Grundelemente PP Schachtabdeckung

WICHTIG

Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Gas-Kompaktgeräte mit BrennwerttechnikEinheitVSC 206/4-5 150
Bestell-Nr.0010015602 (Erdgas E / auch LL per beiliegender Umstellsatz)
Energieeffizienzklasse
Energieeffizienzklasse RaumheizungPiktogramm HeizungEEK A (Skala A+++ - D)
Energieeffizienzklasse WarmwasserbereitungPiktogramm WasserhahnEEK A (Skala A+ - F)
Grunddaten
Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min - Max)kW4,3 - 21,5
Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min - Max)kW3,8 - 20,0
Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max)kW24,0
Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E, Erdgas LL%108
Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL%98
Speicher-Gesamtinhaltl151
Warmwasser-Ausgangsleistungl/10min282
Leistungskennzahl NL4.5
Elektr. Leistungsaufnahme bei 30 %W35
Elektr. Leistungsaufnahme im StandbyW2
Elektr. Leistungsaufnahme (Max)W70
Beinhaltete Bauteile bei elektr. LeistungPumpe
Bereitschaftswärmeverlust bei tK 70°C%0,62
Bereitschaftswärmeverlust SpeicherkWh/24h1,62
Max Betriebsdruck heizungsseitigbar3
Max Betriebsdruck warmwasserseitigbar10
Max Vorlauftemperatur°C85
Temperatur Warmwasser (Min - Max)°C35 - 65
Anschlusswert bei Erdgas E 1) 2)m³/h2,5
Anschlusswert bei Erdgas LL 1) 2)m³/h3,0
Anschlusswert bei Flüssiggas 1) 2)kg/h1,8
Kondenswassermenge bei 40/30°Cl/h2,0
Pumpen-Volumenstrom bei 20K (Restförderhöhe)l/h (mbar)600 (250)
Ausdehnungsgefäßinhaltl15
Vordruckbar0,75
Abmessungen
Höhemm1.640
Breitemm599
Tiefemm693
Gewichtkg126
Anschluss Heizung (VL und RL)G ¾″
Anschluss Kaltwasser, WarmwasserG ¾″
Anschluss GasG ¾″
Anschluss ZirkulationG ¾″
Anschluss Luft, AbgasØ 60/100
Spannungsversorgung230V/50Hz
KategorieII2ELL3P
CECE-1312CO5870
1) Bezogen auf 15°C und 1013 mbar
2) Dieser Wert dient zur Dimensionierung der Gas-Anschlussleitung (nach TRGI)
