VIESSMANN Hybrid-Kompaktgerät Vitocaldens 222-F, HAWB-M 222.A29

VIESSMANN Hybrid-Kompaktgerät Vitocaldens 222-F, HAWB-M 222.A29

Artikelnummer: VIEZ012809
Kategorie: Vitocaldens 222-F

7.062,65 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar
Lieferzeit: 3 - 13 Werktage (DE)

Stück

Beschreibung
Bewertungen (0)
Downloads (1)

VIESSMANN Vitocaldens 222-F HAWB-M 222.A29

Viessmann Best.-Nrn.: Z012809

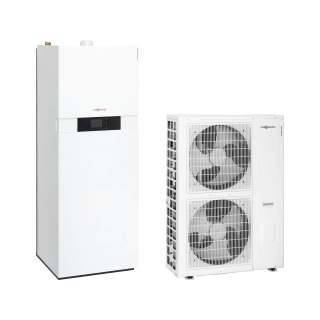

Hybrid-Kompaktgerät in Split-Bauweise für Heizung und Trinkwassererwärmung.

Das Hybrid-Kompaktgerät Vitocaldens 222-F ermöglicht einen optimalen Mix aus regenerativen und konventionellen Energieträgern. Es besteht aus einer Inneneinheit mit Gas-Brennwertmodul, 130-L-Trinkwasserspeicher sowie der Regelung Vitotronic 200 und einer Außeneinheit mit Wärmepumpenmodul. Durch die beiden voneinander unabhängigen Wärmeerzeuger bietet das Hybrid-Gerät eine hohe Betriebssicherheit und ermöglicht die Nutzung des jeweils günstigeren Energieerzeuger. Dank dieser Eigenschaften ist das Gerät eine zukunftssichere Lösung - auch für die Modernisierung.

Lieferumfang

1 × 7637817 Grundgerät Vitocaldens 222-F
1 × 7727284 Ausseneinheit 10kW 230V
1 × 7727289 TU-Set Vitocaldens 222-F

Besondere Merkmale

Wärmepumpenmodul mit Leistungsregelung über DC-Inverter
Gas-Brennwertmodul mit Inox-Radial-Wärmetauscher und modulierendem MatriX-Zylinderbrenner
Hoher Warmwasserkomfort durch integrierten Ladespeicher mit 130 l Inhalt
Integrierte, stromsparende Hocheffizienz-Umwälzpumpen für Heizkreis und Speicherladekreis
Einfach zu bedienende Vitotronic Regelung mit Hybrid Pro Control zur optimalen Regelung der beiden Wärmeerzeuger

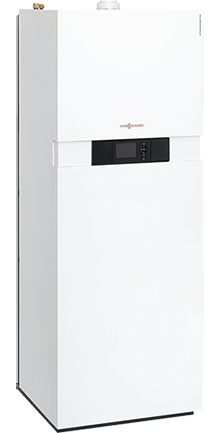

Inneneinheit für Wandmontage

Inneneinheit mit Gas-Brennwertmodul bestehend aus Inox-Radial-Heizfläche und integrierter geschlossener Brennkammer aus Edelstahl, mit modulierendem Matrix-Zylinderbrenner komplett mit drehzahlgeregeltem Gebläse, Lambda Pro Control Verbrennungsregelung, Gasarmatur, Ionisations-Flammenüberwachung und elektrischer Hochspannungszündung. Für Erd- und Flüssiggas nach EN 437 geprüft und zugelassen. Integrierte Hydraulikeinheit zur Realisierung von monovalenter, bivalent-paralleler und bivalent-alternativer Betriebsweise. Mit drehzahlgeregelter Hocheffizienz-Heizkreispumpe, Plattenwärmetauscher zur Nachladung des Trinkwasser-Ladespeichers. Manometer und automatischer Entlüfter. Komplett verrohrter Trinkwasser-Ladespeicher aus Stahl mit Ceraprotect- Emaillierung und Magnesiumanode, wärmegedämmt mit PU-Schaum. Mit angebauter Kesselverkleidung aus Stahlblech, epoxidharzbeschichtet.

Der Trinkwasser-Ladespeicher mit 130 Litern Speicherinhalt stellt jederzeit ausreichend Warmwasser bereit - auch bei hohem Bedarf. Im Idealfall wird das warme Wasser kostengünstig mit der Wärmepumpe erzeugt.

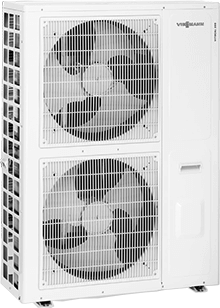

Außeneinheit für Boden- oder Wandmontage

Außeneinheit mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Mit Geräusch- und schwingungsarmem Inverter-Verdichter für eine max. Vorlauftemperatur der Wärmepumpe von 50 °C bei einer Außentemperatur von -20 °C. Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Kältekreis mit Kältemittel R410A gefüllt. Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem. Energieeffiziente Abtauung über Kreislaufumkehr.

Regelung Vitotronic 200

Die Vitotronic 200 (integriert in Inneneinheit) enthält: Anlagenschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe. Möglichkeiten zu Einstellungen für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie zur Abfrage von Temperaturen. Mit bedarfsabhängiger Heizkreispumpenabschaltung sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.

Technische Daten – Tabellen

Technische Daten

Vitocaldens 222-F	Einheit	HAWB-M 222.A29
Viessmann Best.-Nrn.:		Z012809
Energieeffizienzklasse
Energieeffizienzklasse Heizen (Niedertemperaturanwendung, W35)
Energieeffizienzklasse Heizen (Mitteltemperaturanwendung, W55)
Energieeffizienzklasse Trinkwassererwärmung (Zapfprofil L)
Schall-Leistung der Außeneinheit*¹
Bewerteter Schall-Leistungs-Summenpegel
- bei A7^{&pm;3 K}/W55^{&pm;5 K}	dB(A)	62
- bei A7^{&pm;3 K}/W55^{&pm;5 K} im Nachtbetrieb	dB(A)	60
Leistungsdaten Heizen*²
Niedertemperaturanwendung (W35)
Energieeffizienz η_S	%	160
Nenn-Wärmeleistung P_rated	kW	10
Saisonale Leistungszahl (SCOP)		4,05

Mitteltemperaturanwendung (W55)
Energieeffizienz η_S	%	118
Nenn-Wärmeleistung P_rated	kW	9
Saisonale Leistungszahl (SCOP)		3,03
Leistungsdaten Heizen nach EN 14511
Bei Betriebspunkt A2/W35
Nenn-Wärmeleistung	kW	7,70
Drehzahl Ventilator	U/min	650
Elektrische Leistungsaufnahme	kW	2,20
Leistungszahl &epsi; (COP) bei Heizbetrieb		3,50
Leistungsregelung	kW	4,4 bis 9,9
Bei Betriebspunkt A7/W35 (Spreizung 5 K)
Nenn-Wärmeleistung	kW	10,90
Drehzahl Ventilator	U/min	650
Luftvolumenstrom	m³/h	4210
Elektrische Leistungsaufnahme	kW	2,36
Leistungszahl &epsi; (COP) bei Heizbetrieb		4,62
Bei Betriebspunkt A–7/W35
Nenn-Wärmeleistung	kW	8,72
Elektrische Leistungsaufnahme	kW	3,46
Leistungszahl &epsi; (COP) bei Heizbetrieb		2,55
Lufteintrittstemperatur (Heizbetrieb)
- Min.	°C	-15
- Max.	°C	35
Heizwasser (bei 10 K Spreizung)
Inhalt	l	3,8
Mindestvolumenstrom	l/h	1600
Mindestvolumen der Heizungsanlage (nicht absperrbar)	l	50
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom	mbar	200
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom	kPa	20
Max. Vorlauftemperatur	°C	55
Nenn-Wärmeleistungsbereich (Angaben nach EN 15502)
T_V/T_R = 50/30 °C	kW	3,2 (4,8*³) bis 19,0
T_V/T_R = 80/60 °C	kW	2,9 (4,3*³) bis 17,2

Nenn-Wärmeleistung bei Trinkwassererwärmung	kW	2,9 (4,3*³) bis 17,2
Nenn-Wärmebelastungsbereich	kW	3,1 (4,5*³) bis 17,9
Gasanschlussdruck
Erdgas	mbar	20,0
Erdgas	kPa	2,0
Flüssiggas	mbar	50,0
Flüssiggas	kPa	5,0
Max. zul. Gasanschlussdruck
Erdgas	mbar	25,0
Erdgas	kPa	2,5
Flüssiggas	mbar	57,5
Flüssiggas	kPa	5,75
Elektrische Werte des Gas-Brennwertmoduls
Nennspannung	V	230
Nennfrequenz	Hz	50
Nennstrom	A	6
Schutzklasse		I
Schutzart gemäß EN 60529		IPX1
Max. Vorsicherung (Netz)	A	16
Elektr. Leistungsaufnahme
- Im Auslieferungszustand	W	53
- Max.	A	105

Einstellung elektronischer Temperaturwächter	°C	81
Einstellung Temperaturbegrenzer (fest)	°C	100
Inhalt Wärmetauscher	l	1,8
Zul. Betriebsdruck (heizwasserseitig)	bar	3,0
Zul. Betriebsdruck (heizwasserseitig)	MPa	0,3
Gasanschluss (mit Anschlusszubehör, Außengewinde)	R	½
Anschlusswerte bezogen auf die max. Belastung
- Mit Erdgas E/H	m³/h	1,89
- Mit Erdgas L/LL	m³/h	2,20
- Mit Flüssiggas P	kg/h	1,40
Abgaskennwerte*⁴
Abgaswertegruppe nach G 635/G 636		G₅₂/G₅₁
Abgastemperatur bei Rücklauftemperatur 30 °C (maßgeblich zur Auslegung der Abgasanlage)
- Bei Nenn-Wärmeleistung	°C	45
Bei Teillast	°C	35
Abgastemperatur bei Rücklauftemperatur 60 °C	°C	68
Abgas-Überhitzungstemperatur	°C	110
Massestrom mit Erdgas
- Bei Nenn-Wärmeleistung (Trinkwassererwärmung)	kg/h	31,8
- Bei Teillast	kg/h	5,5
Massestrom mit Flüssiggas
- Bei Nenn-Wärmeleistung (Trinkwassererwärmung)	kg/h	31,8
- Bei Teillast	kg/h	8,0
Verfügbarer Förderdruck	Pa	250
Verfügbarer Förderdruck	mbar	2,5
CO₂-Konzentration bei Nenn-Wärmeleistung
- Mit Erdgas G20	%	8,5
Mit Flüssiggas G31	%	9,5

Norm-Nutzungsgrad bei T_V/T_R = 40/30 °C	%	Bis 98 (H_S)
Max. Kondenswassermenge nach DWA-A 251	l/h	2,5
Kondenswasseranschluss (Schlauchtülle)	Ø mm	20-24
Abgasanschluss	Ø mm	60
Zuluftanschluss	Ø mm	100
Elektrische Werte der Außeneinheit
Nennspannung Verdichter		1/N/PE 230 V/50 Hz
Max. Betriebsstrom Verdichter	A	19,6
Cos φ		0,96
Anlaufstrom Verdichter	A	10,0
Anlaufstrom Verdichter bei blockiertem Rotor	A	25,0
Absicherung		1 × B20A
Schutzart		IPX4
Elektrische Werte der Inneneinheit (Wärmepumpenregelung/Elektronik)
Nennspannung Regelung/Elektronik		1/N/PE 230 V/50 Hz
Absicherung Netzanschluss		1 × B16A
Absicherung intern		T 6,3 A/250 V
Elektrische Leistungsaufnahme
Ventilator (max.)	W	130
Außeneinheit (max.)	kW	4,6
Sekundärpumpe (PWM)	W	3 bis 140
Energieeffizienzindex EEI Sekundärpumpe		≤ 0,2
Regelung/Elektronik Außeneinheit (max.)	W	150
Regelung/Elektronik Inneneinheit (max.)	W	15
Max. Anschlussleistung Regelung/Elektronik	W	1000
Kältekreis
Arbeitsmittel		R410A
- Sicherheitsgruppe		A1
- Füllmenge im Auslieferungszustand	kg	2,95
- Treibhauspotenzial (GWP)*⁵		1924
- CO₂-Äquivalent	t	5,68
Verdichter (Vollhermetik)	Typ	Scroll
- Öl im Verdichter	Typ	PEV-FV 50S
- Ölmenge im Verdichter	l	1,70
Zulässiger Betriebsdruck
Hochdruckseite	bar	43
Hochdruckseite	MPa	4,3
Niederdruckseite	bar	43
Niederdruckseite	MPa	4,3
Integrierter Ladespeicher
Inhalt	l	130
Max. zulässige Trinkwassertemperatur	°C	60
Zulässiger Betriebsdruck (trinkwasserseitig)	bar	10
Zulässiger Betriebsdruck (trinkwasserseitig)	MPa	1
Trinkwasser-Dauerleistung	kW	17,2
Bei Trinkwassererwärmung von 10 auf 45 °C	l/h	422
Warmwasser-Ausgangsleistung bei Trinkwassererwärmung von 10 auf 45 °C	l/10 min	182
Anschlüsse Sekundärkreis (mit Anschlusszubehör, Außengewinde)
Heizwasservorlauf	R	¾
Heizwasserrücklauf	R	¾
Kaltwasser	R	½
Warmwasser	R	½
Zirkulation	R	½

Zulässiger Betriebsdruck sekundärseitig	bar	3,0
Zulässiger Betriebsdruck sekundärseitig	MPa	0,3
Anschlüsse Kältemittelleitungen
Flüssigkeitsleitung
Rohr Ø	mm	10 × 1
Inneneinheit	UNF	⅝
Außeneinheit	UNF	⅝
Heißgasleitung
Rohr Ø	mm	16 × 1
Inneneinheit	UNF	⅞
Außeneinheit	UNF	⅞
Max. Leitungslänge Flüssigkeitsleitung, Heißgasleitung	m	30
Abmessungen der Außeneinheit
Gesamtlänge	mm	358
Gesamtbreite	mm	963
Gesamthöhe	mm	1260
Abmessungen der Inneneinheit
Gesamtlänge	mm	595
Gesamtbreite	mm	600
Gesamthöhe	mm	1625
Gesamtgewicht
Außeneinheit	kg	113
Inneneinheit	kg	148
Inneneinheit mit gefülltem Ladespeicher	kg	278

¹ bei Nenn-Wärmeleistung (Messung in Anlehnung an EN 12102/EN ISO 9614-2) ² nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnisse) ³ Werte in ( ) bei Betrieb mit Flüssiggas P ⁴ Rechenwerte zur Auslegung der Abgasanlage nach EN 13384. Abgastemperaturen als gemessene Bruttowerte bei 20 °C Verbrennungslufttemperatur *⁵ Gestützt auf den Fünften Sachstandsbericht des Zwischenstaatlichen Ausschusses für Klimaänderungen (IPCC)
