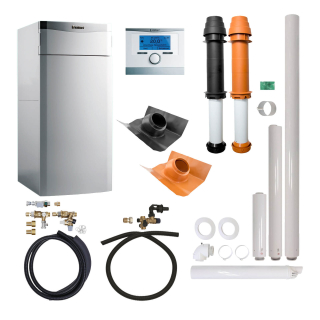

Vaillant ecoCOMPACT VSC 206 90 Liter Speicher Gasbrennwert-Kompaktmodul 20 kW

Vaillant ecoCOMPACT VSC 206 90 Liter Speicher Gasbrennwert-Kompaktmodul 20 kW

Artikelnummer: STVSC20690BSWANDDACHVAR
EAN: 4024074864838
Kategorie: Gas-Heizung

Vaillant Paket Bestell-Nr.: 0010029737

VSC 206
90 Liter Speicher
Regelung multiMatic VRC 700
Anschluss an bauseitige Verrohrung
Sicherheitsgruppe

Abgassystem Optional

Dachdurchführung rot/schwarz 1,3 m - 2,3 m
Wand-Ausblaselement 0,8 m - 2,8 m

Abgassystem

4.232,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Vaillant ecoCOMPACT VSC 206/4-5 90 Systempaket

Therme

(mit integriertem Warmwasser-Schichtladespeicher)

ecoCOMPACT VSC 206/4-5 90

Vaillant Bestell-Nr.: 0010015600

4,3 - 21,5 kW bei 50/30°C Erdgas E, Erdgas LL (Min - Max)

3,8 - 20,0 kW bei 80/60°C Erdgas E, Erdgas LL (Min - Max)

Das Gas-Brennwertsystem ecoCOMPACT spart sowohl Platz als auch Energie und gewährleistet dabei vollen Komfort in Häusern mit bis zu 500 m² Wohnfläche. Dank des eleganten Designs und der kleinen Stellfläche lässt es sich überall aufstellen und mithilfe der optimalen Anschlusskonsolen ganz einfach installieren. Alle Zubehöre für Heizung und Warmwasser sind im Gerät integriert, zusätzliche Komponenten können Sie problemlos einbauen.

Der ecoCOMPACT erzielt durch selbstoptimierende Brennwerttechnik besonders hohe Normnutzungsgrade und bietet gleichzeitig Warmwasserkomfort nach Maß – bis zu NL 7,3. Die Schichtladespeicher leisten eineinhalbmal so viel wie Rohrschlangenspeicher desselben Volumens und arbeiten durch das Aqua-Kondens-System besonders energiesparend. Für Gebiete mit sehr hartem Wasser empfiehlt sich jedoch der Rohrschlangenspeicher, der mit Aqua-Power-Plus ebenfalls höchsten Warmwasserkomfort gewährleistet.

Produktausstattung

Hocheffizienz-Pumpen für Heizung und Speicherladung
Wasserdrucksensor, Volumenstromsensor, Vorrang-Umschaltventil, Sicherheitsventil ½″ und 15 Liter ADG
Integral-Kondensations-Wärmetauscher aus Edelstahl
Sekundärwärmetauscher aus Edelstahl
Integrierter Warmwasser-Schichtladespeicher (90, 150, 200 l) mit Magnesium Schutzanode
Speicherregelung integriert
DIA-System mit Klartextdisplay, beleuchtet
Kondensatsiphon mit Auslaufschlauch

Düsen für Erdgas LL liegen dem Gerät bei.

enthaltenes Zubehör

witterungsgeführter Raumregler Vaillant multiMatic VRC 700
original Vaillant Anschluss-Set Gas-Kompaktgeräte (an bauseitige Verrohrung)
original Vaillant Sicherheitsgruppe

mögliches Zubehör

original Vaillant Abgassystem senkrechte Dachdurchführung oder waagerechte Dach-/Wanddurchführung (Ausblaselement)

Regelung

(mit Außentemperaturfühler)

witterungsgeführter Raumregler multiMatic VRC 700

Vaillant Bestell-Nr.: 0020266797

Der witterungsgeführte Systemregler multiMATIC 700 ist die zentrale Steuereinheit für alle eBUS-fähigen Vaillant Systemkomponenten: Er sichert Ihren Kunden höchsten Wohnkomfort bei niedrigsten Kosten – Einstufung nach ErP-Klasse VI bzw. VIII bei drei Heizkreisen und zwei zusätzlichen Fernbediengeräten VR 91 oder in Kombination mit der Einzelraumregelung ambiSENSE.

Produktausstattung

adaptive Heizkurve
Raumaufschaltung zur Vorlauftemperaturanpassung
Wochenprogramm
extra breites, beleuchtetes Klarschriftdisplay
Zeitprogramm für Heizkreise, Speicherladekreis und Zirkulationskreis
Ferienprogramm
Lüftungsfunktion
Partyfunktion
einmalige Speicherladung außerhalb der Zeitprogrammierung
Thermische-Desinfektion
Legionellenschutzfunktion für bivalente-Solarspeicher
Estrichtrocknungsfunktion
grafische Solarertragsanzeige, Umweltertrags- und Stromverbrauchsanzeige
EEBus Ready (Internetmodul VR 920 oder VR 921 nötig)

Anschlüsse

Vaillant Anschluss-Set Gas-Kompaktgeräte

Vaillant Bestell-Nr.: 0020170491

an bauseitige Verrohrung (ohne TW-Si.-Gruppe)

bestehend aus:

Wartungshähne ¾″
Eck-Gashahn R/RP ½″
KFE-Hahn ½″
Sicherheitsventil 3 bar

Anschluss eines internen TW-ADG möglich.

Sicherheitsgruppe

Vaillant Sicherheitsgruppe

Vaillant Bestell-Nr.: 0020042427

für Kaltwasseranschluss und Netzüberdruck bis 10 bar, bis 200 l

bestehend aus:

Absperrhahn
Sicherheitsventil 10 bar mit integriertem Rückflussverhinderer
Ablaufrichter
Anschlussstück

Abgassystem

Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Dachdurchführung

bestehend aus:

Basis-Anschluss-Set senkrechte Dachdurchführung schwarz oder rot

Vaillant Bestell-Nr.: 0020220656 / 0020220657

für raumluftunabhängige Betriebsweise
konzentrische Luft-/Abgasführung (60/100 mm PP)
einsetzbar durch Flach- und Schrägdach mit einem Neigungswinkel von 25-50°
mit Luftrohrschelle schwarz oder rot und Befestigungsbügel

VAILLANT Basis-Anschluss-Set Dachdurchführung

wahlweise Verlängerung konzentrisch 0,5 m oder 1 m

Vaillant Bestell-Nr.: 303902 / 303903

konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (60/100 mm PP) im Innenbereich
0,5 m oder 1 m

VAILLANT Verlängerungsrohre konzentrisch

Universalpfanne-Schrägdach (25°- 50°) mit flexibler Bleischürze schwarz oder rot

Vaillant Bestell-Nr.: 0020064750 / 0020064751

für Frankfurter oder ähnliche
durch flexible Bleischürze universell anpassbar
Bleischürze in Pfannenfarbe beschichtet

Vaillant Abgassystem – Ausblaselement – waagerechte Luft- / Abgasführung – Dach-/Wanddurchführung

bestehend aus:

Basis-Anschluss-Set waagerechte Dachdurchführung – Ausblaselement

Vaillant Bestell-Nr.: 0020219516

Dach-/Wanddurchführung Brennwert, waagerechte Luft-/Abgasführung, für raumluftunabhängige Betriebsweise, konzentrische Luft-/Abgasführung (60/100 mm PP), einsetzbar durch Schrägdach und Außenwand, bestehend aus:

Revisionsbogen 60/100 mm, 87°
Mündungsrohr 60/100 mm, 0,8 m
Verbindungsschellen und Rosetten

VAILLANT Basis-Anschluss-Set Ausblaselement

wahlweise Verlängerung konzentrisch 0,5 m, 1 m oder 2 m

Vaillant Bestell-Nr.: 303902 / 303903 / 303905

konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (60/100 mm PP) im Innenbereich
0,5 m, 1 m oder 2 m

WICHTIG

Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.

Gas-Kompaktgeräte mit Brennwerttechnik	Einheit	VSC 206/4-5 90
Bestell-Nr.		0010015600 (Erdgas E / auch LL per beiliegender Umstellsatz)
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung
Grunddaten
Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min - Max)	kW	4,3 - 21,5
Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min - Max)	kW	3,8 - 20,0
Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max)	kW	24,0
Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E, Erdgas LL	%	108
Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL	%	98

Speicher-Gesamtinhalt	l	89
Warmwasser-Ausgangsleistung	l/10min	209
Leistungskennzahl NL		2.3
Elektr. Leistungsaufnahme bei 30 %	W	35
Elektr. Leistungsaufnahme im Standby	W	2
Elektr. Leistungsaufnahme (Max)	W	70
Beinhaltete Bauteile bei elektr. Leistung		Pumpe
Bereitschaftswärmeverlust bei tK 70°C	%	0,62
Bereitschaftswärmeverlust Speicher	kWh/24h	1,38

Max Betriebsdruck heizungsseitig	bar	3
Max Betriebsdruck warmwasserseitig	bar	10
Max Vorlauftemperatur	°C	85
Temperatur Warmwasser (Min - Max)	°C	35 - 65

Anschlusswert bei Erdgas E ^{1) 2)}	m³/h	2,5
Anschlusswert bei Erdgas LL ^{1) 2)}	m³/h	3,0
Anschlusswert bei Flüssiggas ^{1) 2)}	kg/h	1,8
Kondenswassermenge bei 40/30°C	l/h	2,0
Pumpen-Volumenstrom bei 20K (Restförderhöhe)	l/h (mbar)	600 (250)
Ausdehnungsgefäßinhalt	l	15
Vordruck	bar	0,75
Abmessungen
Höhe	mm	1.320
Breite	mm	599
Tiefe	mm	693
Gewicht	kg	106

Anschluss Heizung (VL und RL)		G ¾″
Anschluss Kaltwasser, Warmwasser		G ¾″
Anschluss Gas		G ¾″
Anschluss Zirkulation		G ¾″
Anschluss Luft, Abgas		Ø 60/100
Spannungsversorgung		230V/50Hz

Kategorie		II_2ELL3P
CE		CE-1312CO5870
¹⁾ Bezogen auf 15°C und 1013 mbar ²⁾ Dieser Wert dient zur Dimensionierung der Gas-Anschlussleitung (nach TRGI)
