VIESSMANN Vitocal 200-A, Typ AWO-M-E-AC 201.A08
Viessmann Best.-Nrn.: Z015194
Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung.
Eigenschaften
- Geringe Betriebskosten durch hohen COP-Wert (COP = Coefficient of Performance) nach EN 14511
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
- Kompakte Monoblock-Inneneinheit mit Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang
- 1 × 7733753 Inneneinheit Vitocal 200-A AWO-E-AC 201.A08
- 1 × 7727872 Außeneinheit 2XX-A 8kW 230V
- 1 × 7722082 TU-Set Vitocal 200-A
Inneneinheit

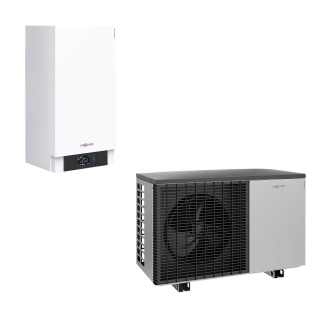

VIESSMANN Inneneinheit Vitocal 200-A AWO-E-AC 201.A08
Inneneinheit für Wandmontage: Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Mit integriertem Strömungswächter und Sicherheitsgruppe.
Auslieferungszustand
- Eingebautes Umschaltventil „Heizen/Trinkwassererwärmung“
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebautes Sicherheitsventil und Manometer
- Eingebauter Heizwasser-Durchlauferhitzer
- Witterungsgeführte Wärmepumpenregelung Vitotronic 200, Typ WO1C mit Außentemperatursensor
- Integrierte Volumenstromüberwachung
- Wandhalterung
Ausseneinheit
VIESSMANN Außeneinheit 2XX-A, 8 kW, 230 V
Außeneinheit für Boden- oder Wandmontage: Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.
Auslieferungszustand
- Kältemittel-Betriebsfüllung R410A
- Invertergesteuerter Verdichter
- Umkehrventil
- Elektronisches Expansionsventil
- EC-Ventilator
- Verdampfer
- Verflüssiger
Regelung
Wärmepumpenregelung Vitotronic 200, Typ WO1C
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Regelung eines geeigneten Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel). Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
Die Vitotronic 200 enthält Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
Technische Daten – Tabellen
Technische Daten der Wärmepumpe
| Luft/Wasser-Wärmepumpe in Monoblock-Bauweise | Einheit | Vitocal 200-A | |||
|---|---|---|---|---|---|
| AWO-M-E-AC 201.A04 | AWO-M-E-AC 201.A06 | AWO-M-E-AC 201.A08 | AWO-M-E-AC 201.A10 | ||
| Viessmann Best.-Nrn. | Z015192 | Z015193 | Z015194 | Z015195 | |
| Energieeffizienzklasse | |||||
| Energieeffizienzklasse Niedertemperaturanwendung (W35) |  |
 |
|
 |
|
| Energieeffizienzklasse Mitteltemperaturanwendung (W55) | |
 |
|
|
|
| Schalleistungspegel Außeneinheit | dB(A) | 53 | 54 | 55 | 56 |
| Leistungsdaten | |||||
| Heizen nach EN 14511 (A2/W35): | |||||
| Nenn-Wärmeleistung | kW | 2,61 | 3,11 | 4,04 | 5,01 |
| Drehzahl Ventilator | U/min | 600 | 600 | 650 | 600 |
| Elektr. Leistungsaufnahme | kW | 0,73 | 0,82 | 1,02 | 1,27 |
| Leistungszahl ε (COP) bei Heizbetrieb | 3,57 | 3,78 | 3,96 | 3,96 | |
| Leistungsregelung | kW | 2,0 bis 4,1 | 2,4 bis 5,5 | 2,8 bis 7,0 | 4,4 bis 9,6 |
| Heizen nach EN 14511 (A7/W35, Spreizung 5 K): | |||||
| Nenn-Wärmeleistung | kW | 3,96 | 4,83 | 5,62 | 5,01 |
| Drehzahl Ventilator | U/min | 600 | 600 | 650 | 600 |
| Luftvolumenstrom | m³/h | 2250 | 2250 | 2600 | 4500 |
| Elektr. Leistungsaufnahme | kW | 0,87 | 1,02 | 1,19 | 1,49 |
| Leistungszahl ε (COP) bei Heizbetrieb | 4,56 | 4,72 | 4,71 | 4,69 | |
| Leistungsregelung | kW | 2,4 bis 4,2 | 3,0 bis 6,0 | 3,5 bis 7,5 | 5,5 bis 12,6 |
| Leistungsdaten Heizen nach EN 14511 (A–7/W35): | |||||
| Nenn-Wärmeleistung | kW | 3,81 | 5,70 | 6,67 | 8,69 |
| Elektr. Leistungsaufnahme | kW | 1,31 | 1,96 | 2,31 | 2,77 |
| Leistungszahl ε (COP) bei Heizbetrieb | 2,91 | 2,91 | 2,89 | 3,14 | |
| Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnisse) | |||||
| Niedertemperaturanwendung (W35) | |||||
| Energieeffizienz ηS | % | 173 | 172 | 175 | 176 |
| Nenn-Wärmeleistung Prated | kW | 5,38 | 5,59 | 6,82 | 9,32 |
| Saisonale Leistungszahl (SCOP) | 4,40 | 4,38 | 4,46 | 4,47 | |
| Mitteltemperaturanwendung (W55) | |||||
| Energieeffizienz ηS | % | 124 | 125 | 127 | 129 |
| Nenn-Wärmeleistung Prated | kW | 5,23 | 5,59 | 6,41 | 9,35 |
| Saisonale Leistungszahl (SCOP) | 3,18 | 3,21 | 3,25 | 3,29 | |
| Kühlen nach EN 14511 (A35/W7) | |||||
| Nenn-Kühlleistung | kW | 2,00 | 3,00 | 4,00 | 5,00 |
| Drehzahl Ventilator | U/min | 600 | 600 | 650 | 900 |
| Elektr. Leistungsaufnahme | kW | 0,83 | 1,15 | 1,38 | 1,85 |
| Leistungszahl EER bei Kühlbetrieb | 2,40 | 2,60 | 2,90 | 2,70 | |
| Leistungsregelung | kW | bis 3,9 | bis 4,9 | bis 6,2 | bis 8,0 |
| Kühlen nach EN 14511 (A35/W18) | |||||
| Nenn-Kühlleistung | kW | 4,00 | 5,00 | 6,00 | 7,00 |
| Drehzahl Ventilator | U/min | 600 | 600 | 650 | 900 |
| Elektr. Leistungsaufnahme | kW | 0,95 | 1,19 | 1,40 | 1,71 |
| Leistungszahl EER bei Kühlbetrieb | 4,20 | 4,20 | 4,30 | 4,10 | |
| Leistungsregelung | kW | bis 5,0 | bis 6,0 | bis 7,0 | bis 11,0 |
| Lufteintrittstemperatur | |||||
| Kühlbetrieb: | |||||
| - Min. | °C | 10 | |||
| - Max. | °C | 45 | |||
| Heizbetrieb: | |||||
| - Min. | °C | –20 | |||
| - Max. | °C | 35 | |||
| Mindestvolumenstrom | l/h | 700 | 700 | 700 | 1400 |
| Mindestvolumen der Heizungsanlage, nicht absperrbar | l | 50 | 50 | 50 | 50 |
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | mbar | 700 | 700 | 700 | 500 |
| kPa | 70 | 70 | 70 | 50 | |
| Max. Vorlauftemperatur | °C | 60 | 60 | 60 | 60 |
| Elektrische Werte der Außeneinheit | |||||
| Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | ||||
| Max. Betriebsstrom Verdichter | A | 13,0 | 14,6 | 14,6 | 19,9 |
| Cos φ | 0,99 | ||||
| Anlaufstrom Verdichter | A | 5 | |||
| Absicherung | B16A | ||||
| Schutzart | IPX4 | ||||
| Elektrische Werte der Inneneinheit | |||||
| Wärmepumpenregelung/Elektronik: | |||||
| Nennspannung | 1/N/PE 230 V/50 Hz | ||||
| Absicherung Netzanschluss | 1 × B16A | ||||
| Absicherung intern | T 6,3 A/250 V | ||||
| Heizwasser-Durchlauferhitzer: | |||||
| Nennspannung | 1/N/PE 230 V/50 Hz oder 3/N/PE 400 V/50 Hz | ||||
| Heizleistung | kW | 9 | |||
| Absicherung Netzanschluss | 3 × B16A | ||||
| Max. elektrische Leistungsaufnahme | |||||
| Ventilator | W | 45 | 45 | 115 | 2 × 115 |
| Außeneinheit | kW | 2,85 | 3,20 | 3,30 | 4,55 |
| Sekundärpumpe (PWM) | W | 60 | |||
| - Energieeffizienzindex EEI | ≤ 0,2 | ||||
| Regelung/Elektronik Außeneinheit | W | 15 | |||
| Regelung/Elektronik Inneneinheit | W | 10 | |||
| Leistung Regelung/Elektronik Inneneinheit | W | 1000 | |||
| Kältekreis | |||||
| Arbeitsmittel | R410A | ||||
| - Sicherheitsgruppe | A1 | ||||
| - Füllmenge | kg | 1,40 | 1,40 | 1,40 | 2,40 |
| - Treibhauspotenzial (GWP) | 1924 | 1924 | 1924 | 1924 | |
| - CO2-Äquivalent | t | 2,7 | 2,7 | 2,7 | 4,6 |
| Verdichter (Vollhermetik) | Scroll | ||||
| - Öl im Verdichter | Typ | 3 MAF POE | |||
| - Ölmenge im Verdichter | l | 0,76 | 0,76 | 0,76 | 1,17 |
| Zulässiger Betriebsdruck | |||||
| Hochdruckseite | bar | 43 | |||
| MPa | 4,3 | ||||
| Niederdruckseite | bar | 28 | |||
| MPa | 2,8 | ||||
| Zulässiger Betriebsdruck sekundärseitig | bar | 3 | |||
| MPa | 0,3 | ||||
| Anschlüsse (Innengewinde) | |||||
| Heizwasservorlauf | G | 1¼ | |||
| Heizwasserrücklauf und Rücklauf Speicher-Wassererwärmer | G | 1¼ | |||
| Vorlauf Speicher-Wassererwärmer | G | 1¼ | |||
| Vorlauf Sekundärkreis | G | 1¼ | |||
| Rücklauf Sekundärkreis | G | 1¼ | |||
| Abmessungen der Außeneinheit | |||||
| Gesamtlänge | mm | 546 | 546 | 546 | 546 |
| Gesamtbreite | mm | 1109 | 1109 | 1109 | 1109 |
| Gesamthöhe | mm | 753 | 753 | 753 | 1377 |
| Abmessungen der Inneneinheit | |||||
| Gesamtlänge | mm | 370 | |||
| Gesamtbreite | mm | 450 | |||
| Gesamthöhe | mm | 880 | |||
| Gesamtgewicht | |||||
| Außeneinheit | kg | 102 | 102 | 103 | 145 |
| Inneneinheit | kg | 41 | 41 | 41 | 41 |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
