VIESSMANN Vitocal 200-A, Typ AWO-E-AC 201.A16
Viessmann Best.-Nrn.: Z015200
Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung.
Eigenschaften
- Geringe Betriebskosten durch hohen COP-Wert (COP = Coefficient of Performance) nach EN 14511
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
- Kompakte Monoblock-Inneneinheit mit Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang
- 1 × 7727502 Inneneinheit Vitocal 200-A AWO-E-AC 201.A16
- 1 × 7727871 Außeneinheit 2XX-A 16kW 400V
- 1 × 7722082 TU-Set Vitocal 200-A
Inneneinheit

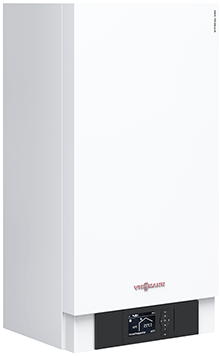

VIESSMANN Inneneinheit Vitocal 200-A AWO-E-AC 201.A16
Inneneinheit für Wandmontage: Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Mit integriertem Strömungswächter und Sicherheitsgruppe.
Auslieferungszustand
- Eingebautes Umschaltventil „Heizen/Trinkwassererwärmung“
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebautes Sicherheitsventil und Manometer
- Eingebauter Heizwasser-Durchlauferhitzer
- Witterungsgeführte Wärmepumpenregelung Vitotronic 200, Typ WO1C mit Außentemperatursensor
- Integrierte Volumenstromüberwachung
- Wandhalterung
Ausseneinheit
VIESSMANN Außeneinheit 2XX-A, 16 kW, 400 V
Außeneinheit für Boden- oder Wandmontage: Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.
Auslieferungszustand
- Kältemittel-Betriebsfüllung R410A
- Invertergesteuerter Verdichter
- Umkehrventil
- Elektronisches Expansionsventil
- EC-Ventilator
- Verdampfer
- Verflüssiger
Regelung
Wärmepumpenregelung Vitotronic 200, Typ WO1C
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Regelung eines geeigneten Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel). Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
Die Vitotronic 200 enthält Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
Technische Daten – Tabellen
Technische Daten der Wärmepumpe
| Luft/Wasser-Wärmepumpe in Monoblock-Bauweise | Einheit | Vitocal 200-A | ||
|---|---|---|---|---|
| AWO-E-AC 201.A10 | AWO-E-AC 201.A13 | AWO-E-AC 201.A16 | ||
| Viessmann Best.-Nrn. | Z015198 | Z015199 | Z015200 | |
| Energieeffizienzklasse | ||||
| Energieeffizienzklasse Niedertemperaturanwendung (W35) |  |
 |
|
|
| Energieeffizienzklasse Mitteltemperaturanwendung (W55) | |
 |
|
|
| Schalleistungspegel Außeneinheit | dB(A) | 56 | ||
| Leistungsdaten | ||||
| Heizen nach EN 14511 (A2/W35): | ||||
| Nenn-Wärmeleistung | kW | 6,10 | 6,67 | 7,02 |
| Drehzahl Ventilator | U/min | 600 | 600 | 600 |
| Elektr. Leistungsaufnahme | kW | 1,49 | 1,64 | 1,78 |
| Leistungszahl ε (COP) bei Heizbetrieb | 4,10 | 4,06 | 3,94 | |
| Leistungsregelung | kW | 4,4 bis 10,1 | 4,8 bis 10,7 | 5,2 bis 11,2 |
| Heizen nach EN 14511 (A7/W35, Spreizung 5 K): | ||||
| Nenn-Wärmeleistung | kW | 7,58 | 8,88 | 10,11 |
| Drehzahl Ventilator | U/min | 600 | 600 | 600 |
| Luftvolumenstrom | m³/h | 4500 | 4500 | 4500 |
| Elektr. Leistungsaufnahme | kW | 1,51 | 1,78 | 2,04 |
| Leistungszahl ε (COP) bei Heizbetrieb | 5,01 | 4,99 | 4,95 | |
| Leistungsregelung | kW | 5,5 bis 13,6 | 5,9 bis 14,2 | 6,4 bis 14,7 |
| Leistungsdaten Heizen nach EN 14511 (A–7/W35): | ||||
| Nenn-Wärmeleistung | kW | 10,09 | 11,06 | 11,60 |
| Elektr. Leistungsaufnahme | kW | 3,17 | 3,60 | 3,87 |
| Leistungszahl ε (COP) bei Heizbetrieb | 3,18 | 3,07 | 3,00 | |
| Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnisse) | ||||
| Niedertemperaturanwendung (W35) | ||||
| Energieeffizienz ηS | % | 180 | 182 | 182 |
| Nenn-Wärmeleistung Prated | kW | 9,75 | 10,99 | 11,65 |
| Saisonale Leistungszahl (SCOP) | 4,58 | 4,64 | 4,62 | |
| Mitteltemperaturanwendung (W55) | ||||
| Energieeffizienz ηS | % | 132 | 134 | 134 |
| Nenn-Wärmeleistung Prated | kW | 9,67 | 11,00 | 11,98 |
| Saisonale Leistungszahl (SCOP) | 3,37 | 3,42 | 3,42 | |
| Kühlen nach EN 14511 (A35/W7) | ||||
| Nenn-Kühlleistung | kW | 5,00 | 6,00 | 7,00 |
| Drehzahl Ventilator | U/min | 600 | 600 | 600 |
| Elektr. Leistungsaufnahme | kW | 1,85 | 2,31 | 2,80 |
| Leistungszahl EER bei Kühlbetrieb | 2,70 | 2,60 | 2,50 | |
| Leistungsregelung | kW | bis 8,0 | bis 9,0 | bis 10,0 |
| Kühlen nach EN 14511 (A35/W18) | ||||
| Nenn-Kühlleistung | kW | 7,00 | 8,20 | 9,20 |
| Drehzahl Ventilator | U/min | 600 | 600 | 600 |
| Elektr. Leistungsaufnahme | kW | 1,71 | 2,00 | 2,30 |
| Leistungszahl EER bei Kühlbetrieb | 4,10 | 4,10 | 4,00 | |
| Leistungsregelung | kW | bis 8,0 | bis 9,0 | bis 10,0 |
| Lufteintrittstemperatur | ||||
| Kühlbetrieb: | ||||
| - Min. | °C | 10 | ||
| - Max. | °C | 45 | ||
| Heizbetrieb: | ||||
| - Min. | °C | –20 | ||
| - Max. | °C | 35 | ||
| Mindestvolumenstrom | l/h | 1400 | ||
| Mindestvolumen der Heizungsanlage, nicht absperrbar | l | 50 | ||
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | mbar | 500 | ||
| kPa | 50 | |||
| Max. Vorlauftemperatur | °C | 60 | ||
| Elektrische Werte der Außeneinheit | ||||
| Nennspannung Verdichter | 3/N/PE 400 V/50 Hz | |||
| Max. Betriebsstrom Verdichter | A | 8,7 | ||
| Cos φ | 0,96 | |||
| Anlaufstrom Verdichter | A | 5 | ||
| Absicherung | B16A | |||
| Schutzart | IPX4 | |||
| Elektrische Werte der Inneneinheit | ||||
| Wärmepumpenregelung/Elektronik: | ||||
| Nennspannung | 1/N/PE 230 V/50 Hz | |||
| Absicherung Netzanschluss | 1 × B16A | |||
| Absicherung intern | T 6,3 A/250 V | |||
| Heizwasser-Durchlauferhitzer: | ||||
| Nennspannung | 1/N/PE 230 V/50 Hz oder 3/N/PE 400 V/50 Hz | |||
| Heizleistung | kW | 9 | ||
| Absicherung Netzanschluss | 3 × B16A | |||
| Max. elektrische Leistungsaufnahme | ||||
| Ventilator | W | 2 × 45 | ||
| Außeneinheit | kW | 5,13 | 5,13 | 5,15 |
| Sekundärpumpe (PWM) | W | 60 | ||
| - Energieeffizienzindex EEI | ≤ 0,2 | |||
| Regelung/Elektronik Außeneinheit | W | 15 | ||
| Regelung/Elektronik Inneneinheit | W | 10 | ||
| Leistung Regelung/Elektronik Inneneinheit | W | 1000 | ||
| Kältekreis | ||||
| Arbeitsmittel | R410A | |||
| - Sicherheitsgruppe | A1 | |||
| - Füllmenge | kg | 2,40 | ||
| - Treibhauspotenzial (GWP) | 1924 | |||
| - CO2-Äquivalent | t | 4,6 | ||
| Verdichter (Vollhermetik) | Scroll | |||
| - Öl im Verdichter | Typ | 3 MAF POE | ||
| - Ölmenge im Verdichter | l | 1,17 | ||
| Zulässiger Betriebsdruck | ||||
| Hochdruckseite | bar | 43 | ||
| MPa | 4,3 | |||
| Niederdruckseite | bar | 28 | ||
| MPa | 2,8 | |||
| Zulässiger Betriebsdruck sekundärseitig | bar | 3 | ||
| MPa | 0,3 | |||
| Anschlüsse (Innengewinde) | ||||
| Heizwasservorlauf | G | 1¼ | ||
| Heizwasserrücklauf und Rücklauf Speicher-Wassererwärmer | G | 1¼ | ||
| Vorlauf Speicher-Wassererwärmer | G | 1¼ | ||
| Vorlauf Sekundärkreis | G | 1¼ | ||
| Rücklauf Sekundärkreis | G | 1¼ | ||
| Abmessungen der Außeneinheit | ||||
| Gesamtlänge | mm | 546 | ||
| Gesamtbreite | mm | 1109 | ||
| Gesamthöhe | mm | 1377 | ||
| Abmessungen der Inneneinheit | ||||
| Gesamtlänge | mm | 370 | ||
| Gesamtbreite | mm | 450 | ||
| Gesamthöhe | mm | 880 | ||
| Gesamtgewicht | ||||
| Außeneinheit | kg | 153 | ||
| Inneneinheit | kg | 41 | ||
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
Datenblatt
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
Deutschland
