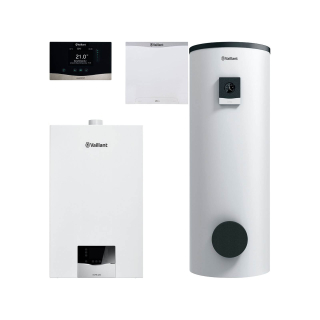

Vaillant Paket 1.728/2 ecoTEC plus VC 10CS/1-5, VRC 720/2, VIH S 400,VR 71

Artikelnummer: 8000014318
EAN: 4024074950159
Kategorie: Gasheizung

Produktdatenblatt

4.697,40 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Momentan nicht verfügbar

Beschreibung

Vaillant Paket 1.728/2 ecoTEC plus VC 10 CS/1-5, VRC 720/2, VIH S 400, VR 71

Therme

ecoTEC plus VC 10 CS/1-5 E/LL/P

Vaillant Bestell-Nr.: 0010043896

(Vorgängermodell Bestell-Nr.: 0010022005)

3,4 - 10,9 kW bei 50/30°C Erdgas E,Erdgas LL (Min - Max)

3 - 9,9 kW bei 80/60°C Erdgas E,Erdgas LL (Min - Max)

Der neue ecoTEC plus eignet sich ideal als zentrales Heizsystem im Ein- oder Mehrfamilienhaus mit bis zu sechs Wohneinheiten. Dabei überzeugt er mit hocheffizienter Gas-Brennwerttechnik und modernem Design.

Neue Technik für höchste Effizienz

Mit dem neuen ecoTEC plus treffen Sie eine zukunftssichere Entscheidung: Die selbstadaptierende Verbrennungsregelung IoniDetect erkennt alle Gasarten automatisch und gleicht Qualitätsschwankungen aus. Dadurch wird immer eine optimale Verbrennung sowie eine maximale Energieausbeute erreicht – heute und in Zukunft. Der neue ecoTEC plus ist als Therme für den reinen Heizbetrieb (VC) und auch als Kombigerät mit integrierter Warmwasserbereitung (VCW) oder integriertem Warmwasserspeicher (VCI) erhältlich.

Modernes Design und smarte Konnektivität

Auch optisch war der ecoTEC plus nie besser. Das moderne neue Design überzeugt – genauso wie das einheitliche Bedienkonzept von Gerätedisplay und Reglern für eine schnelle Inbetriebnahme und Einstellung des Geräts. Wir empfehlen zusätzlich das Internetmodul sensoNET, damit Sie den ecoTEC plus komfortabel per App steuern können – und Ihr Installateur myVAILLANT Pro für die einfache und zeitsparende Ferndiagnose und -parametrierung nutzen kann.

Lieferumfang

1 × ecoTEC plus VC 10 CS/1-5 E/LL/P
1 × Gerätehalter
1 × Ablaufrohr und Verschraubung für das Sicherheitsventil
1 × Kondensatablaufleitung
1 × Aufkleber für Flüssiggasumstellung
1 × Beutel mit Kleinmaterial (Montagesatz)
1 × Betriebsanleitung
1 × Installations-/Wartungsanleitung
1 × Montageanleitung Luft-Abgas-System
1 × Montageschablone
1 × Garantiekarte
1 × Produktdatenblatt, Energieeffizienzlabel, diverse Aufkleber

Produktausstattung

Hocheffizienz-Pumpe
Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss
Integral-Kondensations-Wärmetauscher aus Edelstahl
Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines Speicherladekreises integriert
Vorrang-Umschaltventil
eBUS-Schnittstelle
Beleuchtetes Grafikdisplay mit Touch-Bedienelementen
Diagnoseschnittstelle integriert

Vaillant ecoTEC plus VC CS/1-5 E/LL/P Querschnitt

Regelung

witterungsgeführter Raumregler sensoCOMFORT VRC 720

Vaillant Bestell-Nr.: 0020260914

Der Premium-Systemregler sensoCOMFORT VRC 720 mit moderner Touch-Bedienung und hochauflösendem TFT-Grafikdisplay steuert ihre Warmwasserbereitung und bis zu neun Heizkreise. Photovoltaik, Solarthermie und eine kontrollierte Wohnraumlüftung lassen sich einfach in das System ergänzen. Durch sein hochwertiges Design macht er in jedem Umfeld einen guten Eindruck.

Produktausstattung

adaptive Heizkurve
Raumaufschaltung zur Vorlauftemperaturanpassung
Wochenplaner für Heizen, Kühlen, Warmwasser und Zirkulation
Abwesenheitsfunktion
Lüftungsfunktion
Thermische-Desinfektion
Legionellenschutzfunktion für bivalente-Solarspeicher
flexible Estrichtrocknungsfunktion
Solarertragsanzeige, Umweltertrags- und Stromverbrauchsanzeige

Warmwasserspeicher

auroSTOR plus VIH S 400 Warmwasserspeicher

Vaillant Bestell-Nr.: 0010020643

Besondere Merkmale

Bivalenter Warmwasserspeicher, indirekt beheizt
Trinkwasserseitig (Speicher und Wärmetauscher) mit hochwertiger Emaillierung
Analoge Speichertemperaturanzeige
Hochwertige Wärmedämmung

auroSTOR plus VIH S 300 Warmwasserspeicher

Mischer- und Solarmodul

VR 71 Mischer- und Solarmodul

Vaillant Bestell-Nr.: 0020184846

Besondere Merkmale

Flexibles Erweiterungsmodul
Mischer- und Solarmodul VR 71 zur Ansteuerung von 3 Mischerkreise sowie solare Funktionen
Einbindung von 2 Fernbediengeräten möglich
eBUS-Schnittstelle
Klasse 8 Regler nach ErP möglich

Ausstattung

Mischer- und Solarmodul
Standardfühler VR 10 (4)
Kollektorfühler VR 11 (1) verwendbar für multiMATIC 700/4, 700f/4 und VRC 700/5

Technische Daten – Tabellen

Technische Daten

Gas-Kompaktgeräte mit Brennwerttechnik – ecoTEC plus	Einheit	VC 10 CS/1-5	VC 15 CS/1-5	VC 20 CS/1-5	VC 25 CS/1-5	VC 30 CS/1-5
Bestell-Nr.		0010043896	0010043897	0010043898	0010043899	0010043900
Vorgängermodell Bestell-Nr.		0010022005	0010022006	0010022007	0010022008	0010022009

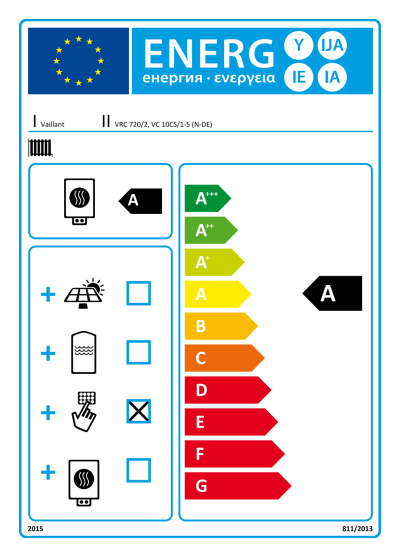

Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung		–	–	–	–	–
Grunddaten
Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max)	kW	3,4 - 10,9	3,4 - 16,4	3,4 - 21	3,4 - 26,4	4,5 - 33,3
Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max)	kW	3 - 9,9	3 - 14,8	3 - 19,7	3 - 24,7	4 - 30
Heizleistung bei 50/30°C Flüssiggas (Min - Max)	kW	5,4 - 10,9	5,4 - 16,4	5,4 - 21	5,4 - 26,4	8,4 - 33,3
Heizleistung bei 80/60°C Flüssiggas (Min - Max)	kW	4,8 - 9,9	4,8 - 14,8	4,8 - 19,7	4,8 - 24,7	7,8 - 30
Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas (Max)	kW	20	20	24	27,5	34,8
Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL,Flüssiggas	%	109	109	110	109	110
Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas	%	98
Jahreszeitbedingte Raumheizungseeffizienz ηs	%	92	93	94	94	94
Elektr. Leistungsaufnahme bei 30 %	W	52	45	41	57	59
Elektr. Leistungsaufnahme im Heizbetrieb (Max)	W	66	56	55	91	80
Elektr. Leistungsaufnahme im standby	W	2
Beinhaltete Bauteile bei elektr. Leistung		Pumpe
Bereitschaftswärmeverlust bei tK 70°C	%	0,91	0,61	0,45	0,36	0,3
Inhalt heizungsseitig	l	2,1	2,1	2,1	2,1	2,6
Max Betriebsdruck heizungsseitig	bar	3
Max Heizungs-Vorlauftemperatur	°C	85
Anschlusswert bei Erdgas E¹⁾ ²⁾	m³/h	2,2	2,2	2,6	3	3,8
Anschlusswert bei Erdgas LL¹⁾ ²⁾	m³/h	2,5	2,5	3	3,5	4,4
Anschlusswert bei Flüssiggas¹⁾ ²⁾	kg/h	0,8	0,8	1	1,1	1,5
Kondenswassermenge bei 50/30°C	l/h	1,02	1,53	2,04	2,55	3,06
Pumpen-Volumenstrom bei ΔT 20 K (Restförderhöhe)	l/h (mbar)	430 (200)	645 (200)	849 (200)	1.075 (200)	1.290 (200)
Ausdehnungsgefäßinhalt	l	10
Vordruck	bar	0,75
Spannung		230V/50Hz
Produktmaß (Höhe / Breite / Tiefe)	mm	720 / 440 / 348
Gewicht Produkt	kg	34	34	34	34	39
Anschluss Heizung (VL und RL)		G 3/4
Anschluss Speicher		G 1/2
Anschluss Gas		Ø 20 mm
Anschluss Luft,Abgas		Ø 60/100	Ø 60/100	Ø 60/100	Ø 60/100	Ø 80/125
CE PIN		0063CU3910
Gasgerätekategorie		I2N, I3P
¹⁾ Dieser Wert dient zur Dimensionierung der Anschlussleitung ²⁾ Bezogen auf 15°C und 1013 mbar

Technische Daten des WW-Speichers

auroSTOR plus Warmwasserspeicher	Einheit	VIH S 300/3 BR	VIH S 400/3 BR
Vaillant Bestell-Nr.		0010020642	0010020643

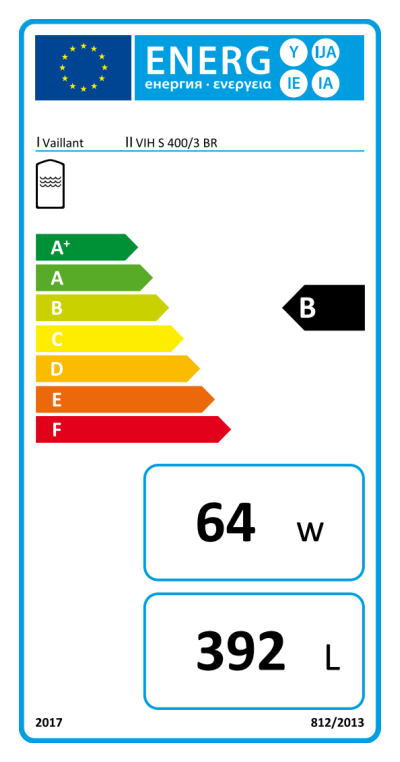

Energieeffizienzklasse Warmwasserspeicher
Speicher-Gesamtinhalt	l	287	392
Bereitschaftsteil	l	100	145
Solar	l	187	247
WW-Ausgangsleistung Speichertemperatur 60 °C, Zapfstellentemperatur 45 °C	l/10min	161	219
WW-Dauerleistung Heizungsvorlauf 60 °C, Zapfstellentemperatur 45 °C	l/h	331 (14 kW)	404 (16 kW)
Leistungskennzahl NL Speichertemperatur 60 °C		1.3	2.6
Bereitschaftswärmeverlust Speicher	kWh/24h	1,4	1,53
Inhalt solarseitig	l	9,9	8,7
Inhalt heizungsseitig	l	5,4	8,5
Wärmetauscherfläche Solar	m²	1,51	1,33
Wärmetauscherfläche Heizung	m²	-	1,01
Max Betriebsdruck warmwasserseitig	bar	10
Max Betriebsdruck heizungsseitig	bar	10
Temperatur Warmwasser (Max)	°C	85
Temperatur Solar (Max)	°C	110
Temperatur Heizung (Max)	°C	110
Gewicht betriebsbereit	kg	409	540
Kippmaß	mm	1903	1684
Produktmaß (Höhe / Breite / Tiefe)	mm	1.804 / 650 / 755	1.502 / 790 / 900
Gewicht Produkt	kg	121	147
Anschluss Heizung (VL und RL)		R 1
Anschluss Zirkulation		R 3/4
Anschluss Kaltwasser,Warmwasser		R 1
