Vaillant atmoTEC plus, Unterputz VCC 194/4-5A LL,VIH R 120/6B, VRT 350

Artikelnummer: 0010024481
EAN: 4024074847701
Kategorie: Gasheizung

Produktdatenblatt

3.281,80 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Momentan nicht verfügbar

Beschreibung

Gas-Wandheizgeräte

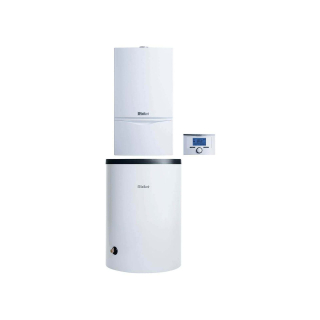

Vaillant atmoTEC plus VCC 194/4-5 A Unterputz

Lieferumfang

1 × atmoTEC plus VC
1 × indirekt beheizter Speicher VIH R 120/6 B
1 × Raumtemperatrregler calormatic VRT 350
1 × Gerätehalter, 1 Abdeckung
1 × Hydraulikanschluss mit Sicherheitsventil 3/4
1 × Montageschablone
1 × Produktblatt, Energieeffizienzlabel
1 × Betriebs- und Installationsanleitung, Montageanleitung
1 × Produktdatenblatt, Energieeffizienzlabel
1 × Speicherverrohrungssatz Auf-/ oder Unterputz für 120l, 1 Speichernachrüstsatz
1 × Schwerkraftbremse für Heizkreis, 1 Kappe für Zirkulationsanschluss

Besonderes Merkmal

Gas-Wandheizgerät mit Kaminanschluss
Schadstoffarm NOx
Normnutzungsgrad 84 % (Hs) / 93 % (Hi)
Modulierend geregelte Leistung
Waagerechte Hydraulikanschlüsse und umfangreiches Installationszubehör für flexiblen Einsatz
Komplett System für Heizung und zentrale Warmwasserversorgung
Technik abgestimmt auf das Gas-Wandheizgerät VC 194/4-5 A

Produktausstattung

Hocheffizienz-Pumpe, Wasserdrucksensor und Manometer, 12 Liter ADG, SI-Ventil 1/2"
Wassergekühlter, atmosphärischer Vormischbrenner
Variorahmen
DIA-System mit Symboldisplay, beleuchtet
eBUS-Schnittstelle
Vorrangumschaltventil und Speicheranschluss integriert
Emaillierter Warmwasserspeicher mit Wärmedämmung
Rohrwämetauscher innenliegend
Magnesium-Schutzanode
Schwerkraftbremse
Entleerungshahn
Zirkulationsanschluss

Technische Daten	Einheit	VCC 194/4-5 A Aufputz	VCC 194/4-5 A Unterputz
Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max)	kW	8 - 20
Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL (Max)	kW	20
Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL	%	89
Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL	%	90
Wärmebelastung bei 80/60°C Erdgas E,Erdgas LL (Min - Max)	kW	8,9 - 22,2
Speicher-Gesamtinhalt	l	117
WW-Ausgangsleistung Speichertemperatur 60 °C, Zapfstellentemperatur 45 °C	l/10min	163
WW-Dauerleistung Heizungsvorlauf 60 °C, Zapfstellentemperatur 45 °C	l/h	527 (21,7 kW)
Leistungskennzahl NL Heizungsvorlauf 80 °C, Speichertemperatur 60 °C		1.4
Elektr. Leistungsaufnahme bei 30 %	W	65
Elektr. Leistungsaufnahme bei Warmwasserbetrieb/Volllast	W	95
Beinhaltete Bauteile bei elektr. Leistung		Pumpe
Bereitschaftswärmeverlust bei tK 70°C	%	2
Bereitschaftswärmeverlust Speicher	kWh/24h	1,1
Max Betriebsdruck heizungsseitig	bar	3
Max Betriebsdruck warmwasserseitig	bar	10
Temperatur Vorlauf (Max)	°C	85
Anschlusswert bei Erdgas E ^{1) 2)}	m³/h	2,4
Anschlusswert bei Erdgas LL ^{1) 2)}	m³/h	2,7
Abgasmassenstrom (Min / Nenn)	g/s	11 / 13
Abgastemperatur (Min / Max bei 80/60°C)	°C	90 / 150
Notwendiger Förderdruck	Pa	1,5
Pumpen-Volumenstrom bei 20K, (Restförderhöhe)	l/h (mbar)	860 (250)
Ausdehnungsgefäßinhalt	l	12
Vordruck	bar	0,75
Spannung		230V/50Hz
Anschluss Heizung (VL und RL)		G 3/4
Anschluss Gas		Ø 20 mm
Anschluss Abgas		Ø 110 mm
CE		CE-0085 BS 0345
Kategorie		I2ELL
CO2-Gehalt bei Erdgas E (Min / Max)	%	3,1 / 7,6
¹⁾ Bezogen auf 15°C und 1013 mbar ²⁾ Dieser Wert dient zur Dimensionierung der Anschlussleitung
