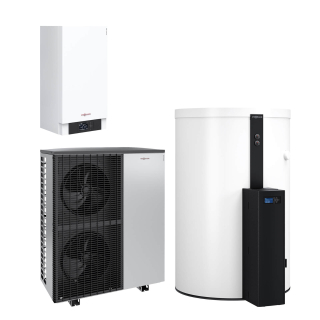

VIESSMANN Paket Vitocal 200-A Typ AWO-E-AC 201.A16 mit WW-Speicher Vitocell 120-E Typ SVW 600 L
Viessmann Best.-Nrn.: Z015536
Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung.
Paketinhalt
- 1 × Z015200 Vitocal 200-A AWO-E-AC 201.A16
- 1 × Z021884 Vitocell 120-E Typ SVW, 600 l
- 1 × ZK01344 Umschaltventil Vitotrans 353 PBM-PBL
- 2 × 7438702 Tauchtemperatursensor (NTC 10 kOhm)
- 1 × 7938085 Membran-Ausdehnungsgefäss H50 white
- 1 × 9572213 Kappenventil R3/4
Wärmepumpe
Vitocal 200-A, Typ AWO-E-AC 201.A16
Viessmann Best.-Nrn.: Z015200
Eigenschaften
- Geringe Betriebskosten durch hohen COP-Wert (COP = Coefficient of Performance) nach EN 14511
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
- Kompakte Monoblock-Inneneinheit mit Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Komfortabel durch reversible Ausführung, die Heizen und Kühlen ermöglicht
- Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- COP optimierte Kaskadenfunktion für bis zu 5 Wärmepumpen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Lieferumfang
- 1 × 7727502 Inneneinheit Vitocal 200-A AWO-E-AC 201.A16
- 1 × 7727871 Außeneinheit 2XX-A 16kW 400V
- 1 × 7722082 TU-Set Vitocal 200-A
VIESSMANN Inneneinheit Vitocal 200-A AWO-E-AC 201.A16
Inneneinheit für Wandmontage: Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, strömungsgünstigem Gussblock mit 3-Wege-Umschaltventil (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Mit integriertem Strömungswächter und Sicherheitsgruppe.
Auslieferungszustand
- Eingebautes Umschaltventil „Heizen/Trinkwassererwärmung“
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebautes Sicherheitsventil und Manometer
- Eingebauter Heizwasser-Durchlauferhitzer
- Witterungsgeführte Wärmepumpenregelung Vitotronic 200, Typ WO1C mit Außentemperatursensor
- Integrierte Volumenstromüberwachung
- Wandhalterung
VIESSMANN Außeneinheit 2XX-A, 16 kW, 400 V
Außeneinheit für Boden- oder Wandmontage: Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.
Auslieferungszustand
- Kältemittel-Betriebsfüllung R410A
- Invertergesteuerter Verdichter
- Umkehrventil
- Elektronisches Expansionsventil
- EC-Ventilator
- Verdampfer
- Verflüssiger
Regelung
Wärmepumpenregelung Vitotronic 200, Typ WO1C
Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Regelung eines geeigneten Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Mit Ansteuerung eines zusätzlichen Wärmeerzeugers (z. B. Öl-/Gas-Heizkessel). Mit Hybrid-Pro-Control zur optimalen Regelung der Wärmepumpe in Verbindung mit dem externen Wärmeerzeuger, nach ökologischen oder ökonomischen Gesichtspunkten. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Mit integrierter Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
Die Vitotronic 200 enthält Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
Heizwasser-Pufferspeicher
Vitocell 120-E, Typ SVW, 600 L
Viessmann Best.-Nrn.: Z021884
Heizwasser-Pufferspeicher mit Frischwasser-Modul Vitotrans 353, für den Einsatz in Heizungsanlagen mit Wärmepumpen. Nach EN 12897 und DIN 4753 gebaut. Für Heizungsanlagen nach EN 12828.
Auslieferungszustand
- Abnehmbare Wärmedämmung
- Ummantelung aus Polystyrol: Vitopearlwhite
- Stellfüße
- Speicherzelle aus Stahl
- 3 Klemmsysteme zur Befestigung von Tauchtemperatursensoren am Speichermantel jeweils mit Aufnahmen für 3 Tauchtemperatursensoren
- 2 Klemmbügel für Thermometerfühler oder zusätzliche Sensoren
- Vitotrans 353, Typ PZSA, PZMA, PZMA-S Frischwasser-Modul zur Trinkwassererwärmung im Durchlauferhitzer-Prinzip zum Anschluss an den Heizwasser-Pufferspeicher
Lieferumfang
- 1 × 7571007 Speicherkörper Vitocell 120-E SVW 600L
- 1 × 7938990 Wärmedäm. Vitocell 120-E SVW 600L
- 1 × 7571011 TU-Set Vitocell 120-E SVW 600L
- 1 × 7735903 Vitotrans 353 PZSA
- 1 × 7637726 TU-Set Vitotrans 353 PxSA/PxMA
Temperatursensor
Tauchtemperatursensor (NTC 10 kOhm)
Viessmann Best.-Nrn.: 7438702
Zur Erfassung einer Temperatur in einer Tauchhülse. Mit Anschlussleitung (5,8 m lang) und Stecker.
Umschaltventil
3-Wege-Umschaltventil
Viessmann Best.-Nrn.: ZK01344
Mit elektrischem Antrieb. Anschlusss G1½ AG.
Mögliche Anwendungen
- Hydraulische Einbindung eines Heizwasser-Pufferspeichers mit Frischwasser-Modul
- Rücklaufverteil-Set zur temperaturabhängigen Einschichtung des Rücklaufs in den Heizwasser-Pufferspeicher
- Zur Bypass-Schaltung ds Heizwasser-Pufferspeichers im Kühlbetrieb
Ausdehnungsgefäße
Vitoset Membran-Druckausdehnungsgefäß
Viessmann Best.-Nrn.: 7938085
Das Ausdehnungsgefäß ist für geschlossene Heizungsanlagen gedacht und hat einen Inhalt von 50 Litern. Es ist pulverbeschichtet und wird mit Stellfüßen geliefert.
Kappenventil R 3/4
Viessmann Best.-Nrn.: 9572213
Für Membran-Druckausdehnungsgefäße
- Typ N 25 bis N 50
- Nenndruck PN 10
- max. Betriebstemperatur 120°C
Technische Daten – Tabellen
Technische Daten der Wärmepumpe
| Luft/Wasser-Wärmepumpe in Monoblock-Bauweise | Einheit | Vitocal 200-A | ||
|---|---|---|---|---|
| AWO-E-AC 201.A10 | AWO-E-AC 201.A13 | AWO-E-AC 201.A16 | ||
| Viessmann Best.-Nrn. | Z015198 | Z015199 | Z015200 | |
| Energieeffizienzklasse | ||||
| Energieeffizienzklasse Niedertemperaturanwendung (W35) |  |
 |
|
|
| Energieeffizienzklasse Mitteltemperaturanwendung (W55) | |
 |
|
|
| Schalleistungspegel Außeneinheit | dB(A) | 56 | ||
| Leistungsdaten | ||||
| Heizen nach EN 14511 (A2/W35): | ||||
| Nenn-Wärmeleistung | kW | 6,10 | 6,67 | 7,02 |
| Drehzahl Ventilator | U/min | 600 | 600 | 600 |
| Elektr. Leistungsaufnahme | kW | 1,49 | 1,64 | 1,78 |
| Leistungszahl ε (COP) bei Heizbetrieb | 4,10 | 4,06 | 3,94 | |
| Leistungsregelung | kW | 4,4 bis 10,1 | 4,8 bis 10,7 | 5,2 bis 11,2 |
| Heizen nach EN 14511 (A7/W35, Spreizung 5 K): | ||||
| Nenn-Wärmeleistung | kW | 7,58 | 8,88 | 10,11 |
| Drehzahl Ventilator | U/min | 600 | 600 | 600 |
| Luftvolumenstrom | m³/h | 4500 | 4500 | 4500 |
| Elektr. Leistungsaufnahme | kW | 1,51 | 1,78 | 2,04 |
| Leistungszahl ε (COP) bei Heizbetrieb | 5,01 | 4,99 | 4,95 | |
| Leistungsregelung | kW | 5,5 bis 13,6 | 5,9 bis 14,2 | 6,4 bis 14,7 |
| Leistungsdaten Heizen nach EN 14511 (A–7/W35): | ||||
| Nenn-Wärmeleistung | kW | 10,09 | 11,06 | 11,60 |
| Elektr. Leistungsaufnahme | kW | 3,17 | 3,60 | 3,87 |
| Leistungszahl ε (COP) bei Heizbetrieb | 3,18 | 3,07 | 3,00 | |
| Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnisse) | ||||
| Niedertemperaturanwendung (W35) | ||||
| Energieeffizienz ηS | % | 180 | 182 | 182 |
| Nenn-Wärmeleistung Prated | kW | 9,75 | 10,99 | 11,65 |
| Saisonale Leistungszahl (SCOP) | 4,58 | 4,64 | 4,62 | |
| Mitteltemperaturanwendung (W55) | ||||
| Energieeffizienz ηS | % | 132 | 134 | 134 |
| Nenn-Wärmeleistung Prated | kW | 9,67 | 11,00 | 11,98 |
| Saisonale Leistungszahl (SCOP) | 3,37 | 3,42 | 3,42 | |
| Kühlen nach EN 14511 (A35/W7) | ||||
| Nenn-Kühlleistung | kW | 5,00 | 6,00 | 7,00 |
| Drehzahl Ventilator | U/min | 600 | 600 | 600 |
| Elektr. Leistungsaufnahme | kW | 1,85 | 2,31 | 2,80 |
| Leistungszahl EER bei Kühlbetrieb | 2,70 | 2,60 | 2,50 | |
| Leistungsregelung | kW | bis 8,0 | bis 9,0 | bis 10,0 |
| Kühlen nach EN 14511 (A35/W18) | ||||
| Nenn-Kühlleistung | kW | 7,00 | 8,20 | 9,20 |
| Drehzahl Ventilator | U/min | 600 | 600 | 600 |
| Elektr. Leistungsaufnahme | kW | 1,71 | 2,00 | 2,30 |
| Leistungszahl EER bei Kühlbetrieb | 4,10 | 4,10 | 4,00 | |
| Leistungsregelung | kW | bis 8,0 | bis 9,0 | bis 10,0 |
| Lufteintrittstemperatur | ||||
| Kühlbetrieb: | ||||
| - Min. | °C | 10 | ||
| - Max. | °C | 45 | ||
| Heizbetrieb: | ||||
| - Min. | °C | –20 | ||
| - Max. | °C | 35 | ||
| Mindestvolumenstrom | l/h | 1400 | ||
| Mindestvolumen der Heizungsanlage, nicht absperrbar | l | 50 | ||
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom | mbar | 500 | ||
| kPa | 50 | |||
| Max. Vorlauftemperatur | °C | 60 | ||
| Elektrische Werte der Außeneinheit | ||||
| Nennspannung Verdichter | 3/N/PE 400 V/50 Hz | |||
| Max. Betriebsstrom Verdichter | A | 8,7 | ||
| Cos φ | 0,96 | |||
| Anlaufstrom Verdichter | A | 5 | ||
| Absicherung | B16A | |||
| Schutzart | IPX4 | |||
| Elektrische Werte der Inneneinheit | ||||
| Wärmepumpenregelung/Elektronik: | ||||
| Nennspannung | 1/N/PE 230 V/50 Hz | |||
| Absicherung Netzanschluss | 1 × B16A | |||
| Absicherung intern | T 6,3 A/250 V | |||
| Heizwasser-Durchlauferhitzer: | ||||
| Nennspannung | 1/N/PE 230 V/50 Hz oder 3/N/PE 400 V/50 Hz | |||
| Heizleistung | kW | 9 | ||
| Absicherung Netzanschluss | 3 × B16A | |||
| Max. elektrische Leistungsaufnahme | ||||
| Ventilator | W | 2 × 45 | ||
| Außeneinheit | kW | 5,13 | 5,13 | 5,15 |
| Sekundärpumpe (PWM) | W | 60 | ||
| - Energieeffizienzindex EEI | ≤ 0,2 | |||
| Regelung/Elektronik Außeneinheit | W | 15 | ||
| Regelung/Elektronik Inneneinheit | W | 10 | ||
| Leistung Regelung/Elektronik Inneneinheit | W | 1000 | ||
| Kältekreis | ||||
| Arbeitsmittel | R410A | |||
| - Sicherheitsgruppe | A1 | |||
| - Füllmenge | kg | 2,40 | ||
| - Treibhauspotenzial (GWP) | 1924 | |||
| - CO2-Äquivalent | t | 4,6 | ||
| Verdichter (Vollhermetik) | Scroll | |||
| - Öl im Verdichter | Typ | 3 MAF POE | ||
| - Ölmenge im Verdichter | l | 1,17 | ||
| Zulässiger Betriebsdruck | ||||
| Hochdruckseite | bar | 43 | ||
| MPa | 4,3 | |||
| Niederdruckseite | bar | 28 | ||
| MPa | 2,8 | |||
| Zulässiger Betriebsdruck sekundärseitig | bar | 3 | ||
| MPa | 0,3 | |||
| Anschlüsse (Innengewinde) | ||||
| Heizwasservorlauf | G | 1¼ | ||
| Heizwasserrücklauf und Rücklauf Speicher-Wassererwärmer | G | 1¼ | ||
| Vorlauf Speicher-Wassererwärmer | G | 1¼ | ||
| Vorlauf Sekundärkreis | G | 1¼ | ||
| Rücklauf Sekundärkreis | G | 1¼ | ||
| Abmessungen der Außeneinheit | ||||
| Gesamtlänge | mm | 546 | ||
| Gesamtbreite | mm | 1109 | ||
| Gesamthöhe | mm | 1377 | ||
| Abmessungen der Inneneinheit | ||||
| Gesamtlänge | mm | 370 | ||
| Gesamtbreite | mm | 450 | ||
| Gesamthöhe | mm | 880 | ||
| Gesamtgewicht | ||||
| Außeneinheit | kg | 153 | ||
| Inneneinheit | kg | 41 | ||
Technische Daten des Speichers
| Heizwasser-Pufferspeicher | Einheit | Vitocell 120-E, Typ SVW |
|---|---|---|
| Viessmann Best.-Nrn. | Z015536 | |
| Energieeffizienzklasse Warmwasserspeicher |  |
 |
| Grunddaten | ||
| Speicherinhalt | l | 600 |
| - Trinkwasserzone (oben) für Vitotrans 353 | l | 350 |
| - Heizkreiszone (unten) | l | 250 |
| Vitotrans 353 | Typ | PZSA |
| Max. anschließbare Nenn-Wärmeleistung einer Wärmepumpe |
kW | 17,2 |
| Heizwasser-Volumenstrom für die angegebenen Dauerleistungen | m³/h | 3,0 |
| Bereitschaftswärmeaufwand | kWh/24h | 2,1 |
| Dauerleistung* | kW | 15 |
| l/h | 372 | |
| Zapfrate | l/min | 20 |
| Zapfbare Wassermenge ohne Nachheizung | ||
| - Trinkwasserzone auf 55 °C aufgeheizt*² | l | 315 |
| - Trinkwasserzone auf 60 °C aufgeheizt*² | l | 345 |
| Aufheizzeit Trinkwasserzone (in Verbindung mit Vitocal) | ||
| Bei Erwärmung von 15 auf 50 °C und folgender Nenn-Wärmeleistung | ||
| 9 kW | min | 84 |
| 13 kW | min | 58 |
| 16 kW | min | 57 |
| Bei Erwärmung von 15 auf 55 °C und folgender Nenn-Wärmeleistung | ||
| 9 kW | min | 90 |
| 13 kW | min | 62 |
| 16 kW | min | 50 |
| Dauerleistung*³ | ||
| Bei Trinkwassererwärmung von 10 auf 45 °C und folgenden Heizwasser-Vorlauftemperaturen |
||
| 90 °C | kW | 81 |
| l/h | 1980 | |
| 80 °C | kW | 81 |
| l/h | 1980 | |
| 70 °C | kW | 81 |
| l/h | 1980 | |
| 60 °C | kW | 61 |
| l/h | 1500 | |
| 55 °C | kW | 52 |
| l/h | 1260 | |
| Bei Trinkwassererwärmung von 10 auf 60 °C und folgenden Heizwasser-Vorlauftemperaturen |
||
| 90 °C | kW | 108 |
| l/h | 1860 | |
| 80 °C | kW | 88 |
| l/h | 1500 | |
| 70 °C | kW | 65 |
| l/h | 1140 | |
| Zulässige Temperaturen | ||
| Heizwasserseitig | °C | 95 |
| Trinkwasserseitig | °C | 95 |
| Zulässiger Betriebsdruck | ||
| Heizwasserseitig | bar | 3 |
| MPa | 0,3 | |
| Trinkwasserseitig | bar | 10 |
| MPa | 1,0 | |
| Anschlüsse Heizwasser-Pufferspeicher | ||
| Heizwasservorlauf und -rücklauf (Außengewinde) | R | 1¼ |
| Heizwasservorlauf Ladelanze (Außengewinde) | G | 1½ |
| Elektro-Heizeinsatz (Innengewinde) | Rp | 1½ |
| Komplett mit Vitotrans 353 und Wärmedämmung | ||
| - Länge Ø | mm | 1064 |
| - Gesamtbreite | mm | 1466 |
| - Höhe | mm | 1645 |
| Heizwasser-Pufferspeicher (Speicherkörper) | ||
| - Länge Ø | mm | 790 |
| - Breite | mm | 1062 |
| - Höhe | mm | 1520 |
| Kippmaß ohne Stellfüße | mm | 1630 |
| Gewicht | ||
| Komplett mit Vitotrans 353 und Wärmedämmung | kg | 143 |
| Heizwasser-Pufferspeicher ohne Wärmedämmung | kg | 96 |
| Heizwasser-Pufferspeicher mit Wärmedämmung | kg | 119 |
|
* (in Verbindung mit Vitocal 16 kW Nenn-Wärmeleistung) Bei Trinkwassererwärmung von 10 auf 45 °C und Heizwasser-Vorlauftemperatur 55 °C *² Wasser mit T = 45 °C (konstant) *³ bei oben aufgeführtem Heizwasser-Volumenstrom (in Verbindung mit konventionellen Wärmeerzeugern) |
||
Technische Daten (Ausdehnungsgefäß)
| Produktmerkmale | Einheit | Ausdehnungsgefäß H35 |
|---|---|---|
| Viessmann Best.-Nrn. | 7938085 | |
| Grunddaten | ||
| Inhalt | l | 50 |
| Max. Betriebsdruck | bar/MPa | 6/0,6 |
| Anschluss | R 3/4 | |
| Durchmesser | mm | 441 |
| Höhe | mm | 487 |
| Gewicht | kg | 9,6 |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
Datenblatt
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf (Eder)
Deutschland
